Pepperl+Fuchs 240790-100011 Connecteur confectionné pour capteurs/actionneurs M12 x 1 3 m Nombre de pôles: 4, 4 1 pc(s)

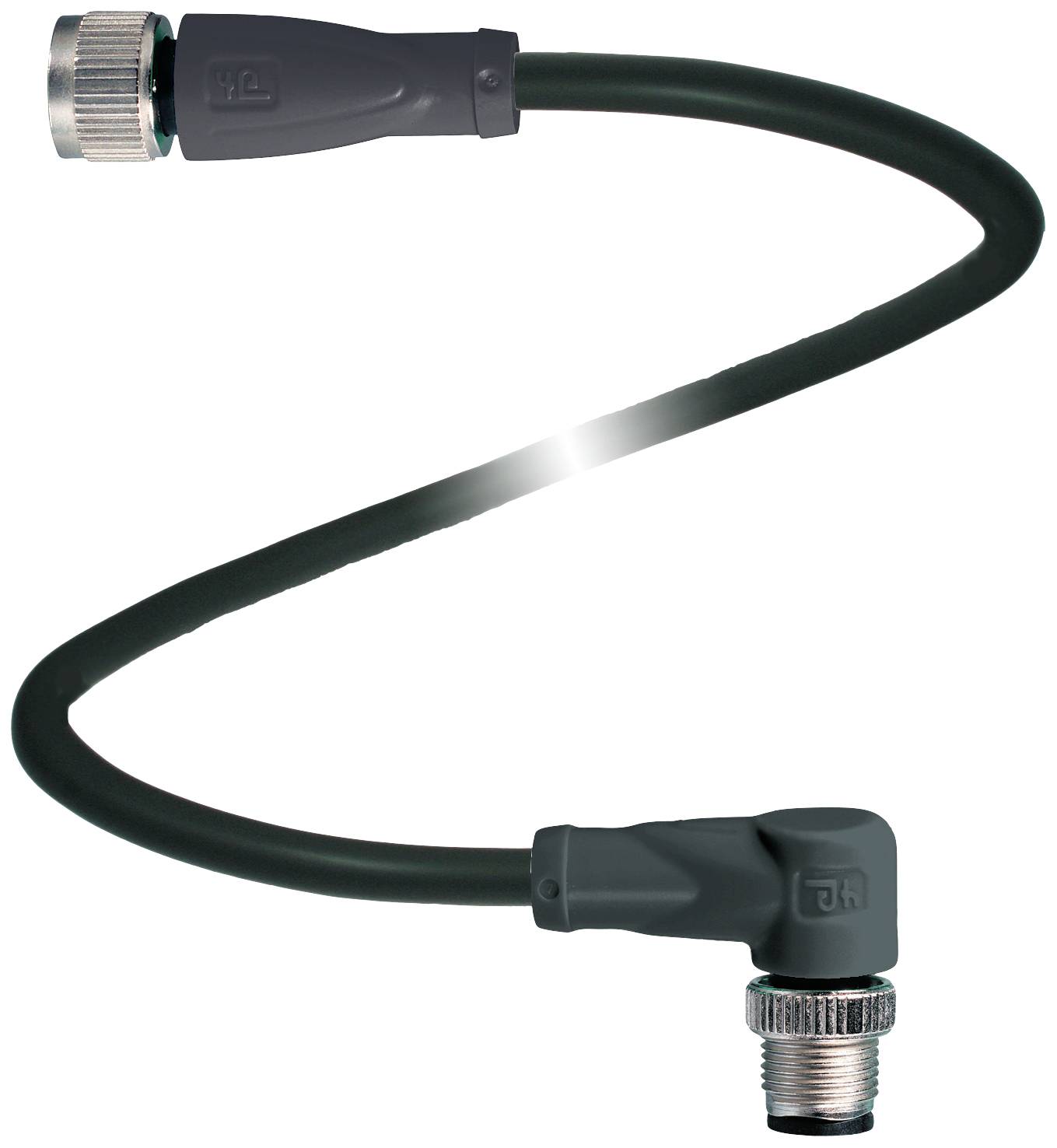

Câble de connexion noir avec deux fiches, l'une droite et l'autre à angle droit, sur fond blanc.
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Norme de connecteur
Connectique Sensorik
Coté A
M12 femelle droit
Coté de raccordement B
M12 mâle coudé
Nombre de pôles
4
4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar., 5 janvier 2027
Nombre
Total (CHF 45.95 / pièce(s))
CHF 45.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type

V1-G-BK3M-PUR-O1S-V1-W

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Norme de connecteur

Connectique Sensorik

Coté A

M12 femelle droit

Coté de raccordement B

M12 mâle coudé

Nombre de pôles

4

4

Longueur de câble

3 m

Materiau de la gaine

PUR

Tension nominale

250 V DC/AC

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de raccordement (max.)

0.5 mm²

Ø extérieur

6 mm

Section de câble (câblage capteur/actioneeur)

0.5 mm²

Connexion

femelle

Type de filetage côté du raccordement

M12 x 1

Type de filetage connexion des câbles et montage

M12 x 1

Codification

A

Matériau du contact

Au

Revêtement du contact

Au

Section max.

0.5 mm²

IP67

IP68

IP69

Spécificités

Gaine PUR

Température min.

-50 °C

Température max.

105 °C

Type de fermeture

à vis

Référence fabricant

240790-100011

Contenu

1 pc(s)

Diamètre de câble

6 mm

Ø câble max.

6 mm

Gamme de Ø de câble

6 mm (max)

Fonction de charge sans fil

non

Diam. câble

0.5 mm²

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630829 Pepperl+Fuchs 240790-100011 Connecteur confectionné pour capteurs/actionneurs M12 x 1 3 m Nombre de pôles: 4, 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630829 Pepperl+Fuchs 240790-100011 Connecteur confectionné pour capteurs/actionneurs M12 x 1 3 m Nombre de pôles: 4, 4 1 pc(s)

Description

Câble de raccordement, M12 sur M12, câble PUR 4 pôles, blindé, extérieur, Longueur : 3 m

Ce texte a été traduit par une machine.

Modèle

  • Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Numéro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 250 V AC/DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2SANS HALOGÈNE : DIN VDE 0472-815 / DIN EN 50267-2-1Résistance à l'huile : DIN en 60811-2-1Homologations et certificatsHOMOLOGATION UL : AWM STYLE 21924/11558 105°C 300 V AWM I A/B 105°C 300 V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixe : -50... 105 °C (-58... 221 °F) Câble, mobile: -30... 105 °C (-22 °C) 221 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Blindage : blindage posé sur le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de gaine : 6 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 7021) Nombre de conducteurs : 4 Section de câble : 0,5 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 28 x 0,15 mm Ø Blindage : tresse CU, étamée, 85 % de recouvrement Longueur : 3 m Symbole de câble : Li 9Y C11Y 4 x 0,50Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 2000000 Vitesse de déplacement : max. 3 m/s. Course de déplacement : max. 10 m Accélération :max. 10 m/s 2 matériaux Liberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance à l'eau salée : oui Résistance aux UV : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
