Pepperl+Fuchs 240790-100009 Connecteur confectionné pour capteurs/actionneurs M12 x 1 coudé 5 m Nombre de pôles: 4, 4 1

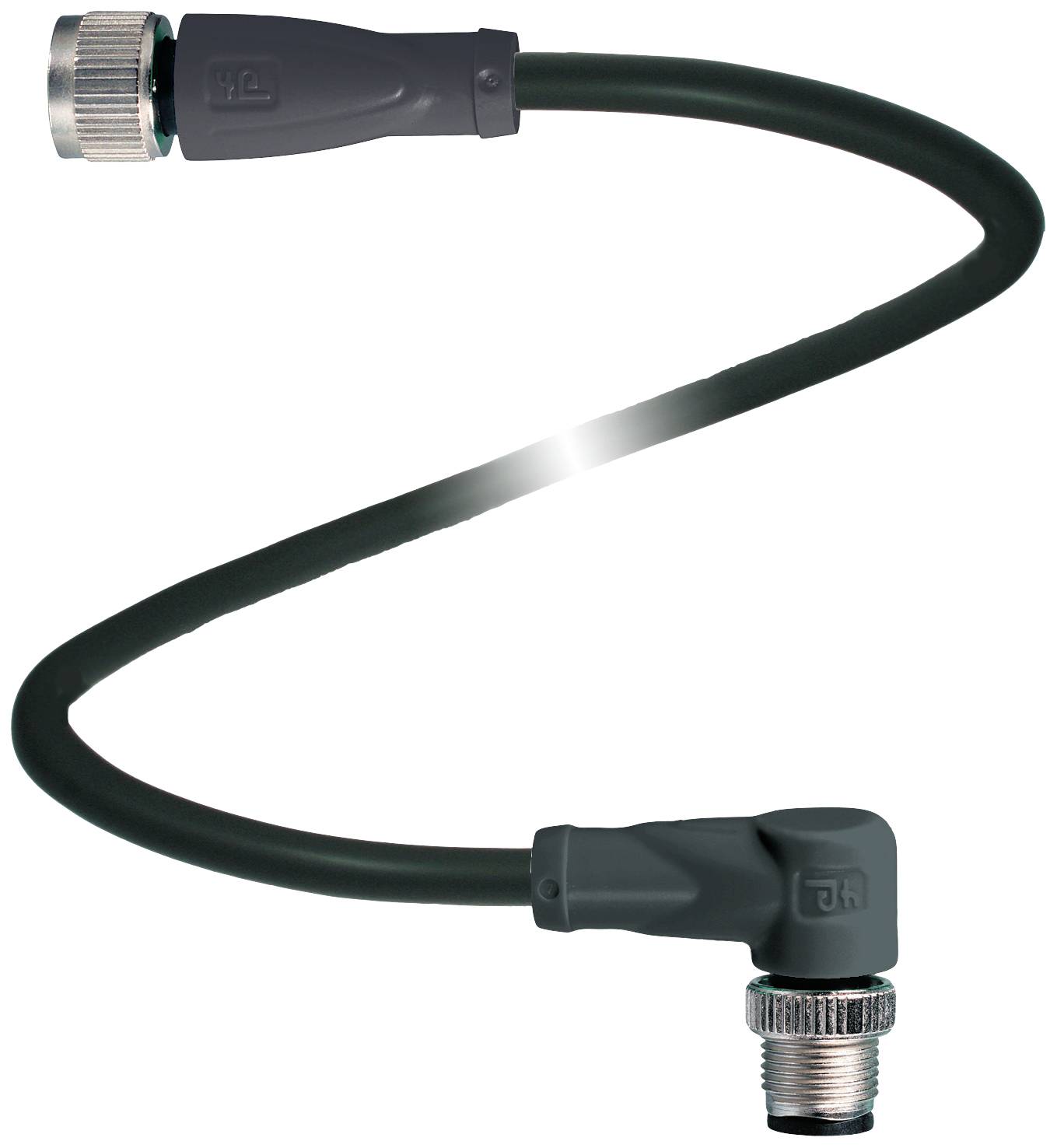

Un adaptateur de câble noir torsadé avec des connexions métalliques aux deux extrémités, adapté aux applications électriques industrielles.
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
coudé
Coté A
M12 femelle droit
Coté de raccordement B
M12 mâle coudé
Nombre de pôles
4
4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar., 5 janvier 2027
Nombre
Total (CHF 51.95 / pièce(s))
CHF 51.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type

V1-G-BK5M-PUR-O1S-V1-W

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

coudé

Coté A

M12 femelle droit

Coté de raccordement B

M12 mâle coudé

Nombre de pôles

4

4

Longueur de câble

5 m

Materiau de la gaine

PUR

Tension nominale

250 V DC/AC

Courant nominal

4 A

Courant nominal - arrondi

4 A

Ø extérieur

6 mm

Section de câble (câblage capteur/actioneeur)

0.5 mm²

Type de filetage côté du raccordement

M12 x 1

Type de filetage connexion des câbles et montage

M12 x 1

Codification

A

Matériau du contact

Au (or)

Revêtement du contact

Au (or)

Section max.

0.5 mm²

IP67

IP68

IP69

Spécificités

pour chaîne porte-câbles

Température min.

-50 °C

Température max.

105 °C

Type de fermeture

à vis

Référence fabricant

240790-100009

Contenu

1 pc(s)

Diamètre de câble

6 mm

Ø câble max.

6 mm

Gamme de Ø de câble

6 mm (max)

Fonction de charge sans fil

non

Diam. câble

0.5 mm²

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630827 Pepperl+Fuchs 240790-100009 Connecteur confectionné pour capteurs/actionneurs M12 x 1 coudé 5 m Nombre de pôles: 4, 4 1

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630827 Pepperl+Fuchs 240790-100009 Connecteur confectionné pour capteurs/actionneurs M12 x 1 coudé 5 m Nombre de pôles: 4, 4 1

Description

Câble de raccordement M12 femelle droit sur connecteur M12 ; coudé à codage A, 4 pôles, câble PUR noir, blindé, Homologué UL, compatible avec les chaînes de remorquage, extérieur ; longueur : 5 M.

Ce texte a été traduit par une machine.

Modèle

  • Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Numéro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 250 V AC/DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2SANS HALOGÈNE : DIN VDE 0472-815 / DIN EN 50267-2-1Résistance à l'huile : DIN en 60811-2-1Homologations et certificatsHOMOLOGATION UL : AWM STYLE 21924/11558 105°C 300 V AWM I A/B 105°C 300 V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixe : -50... 105 °C (-58... 221 °F) Câble, mobile: -30... 105 °C (-22 °C) 221 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Blindage : blindage posé sur le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de gaine : 6 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 7021) Nombre de conducteurs : 4 Section de câble : 0,5 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 28 x 0,15 mm Ø Blindage : tresse CU, étamée, 85 % de recouvrement Longueur : 5 m Symbole de câble : Li 9Y C11Y 4 x 0,50Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 2000000 Vitesse de déplacement : max. 3 m/s. Course de déplacement : max. 10 m Accélération :max. 10 m/s 2 matériaux Liberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance à l'eau salée : oui Résistance aux UV : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
