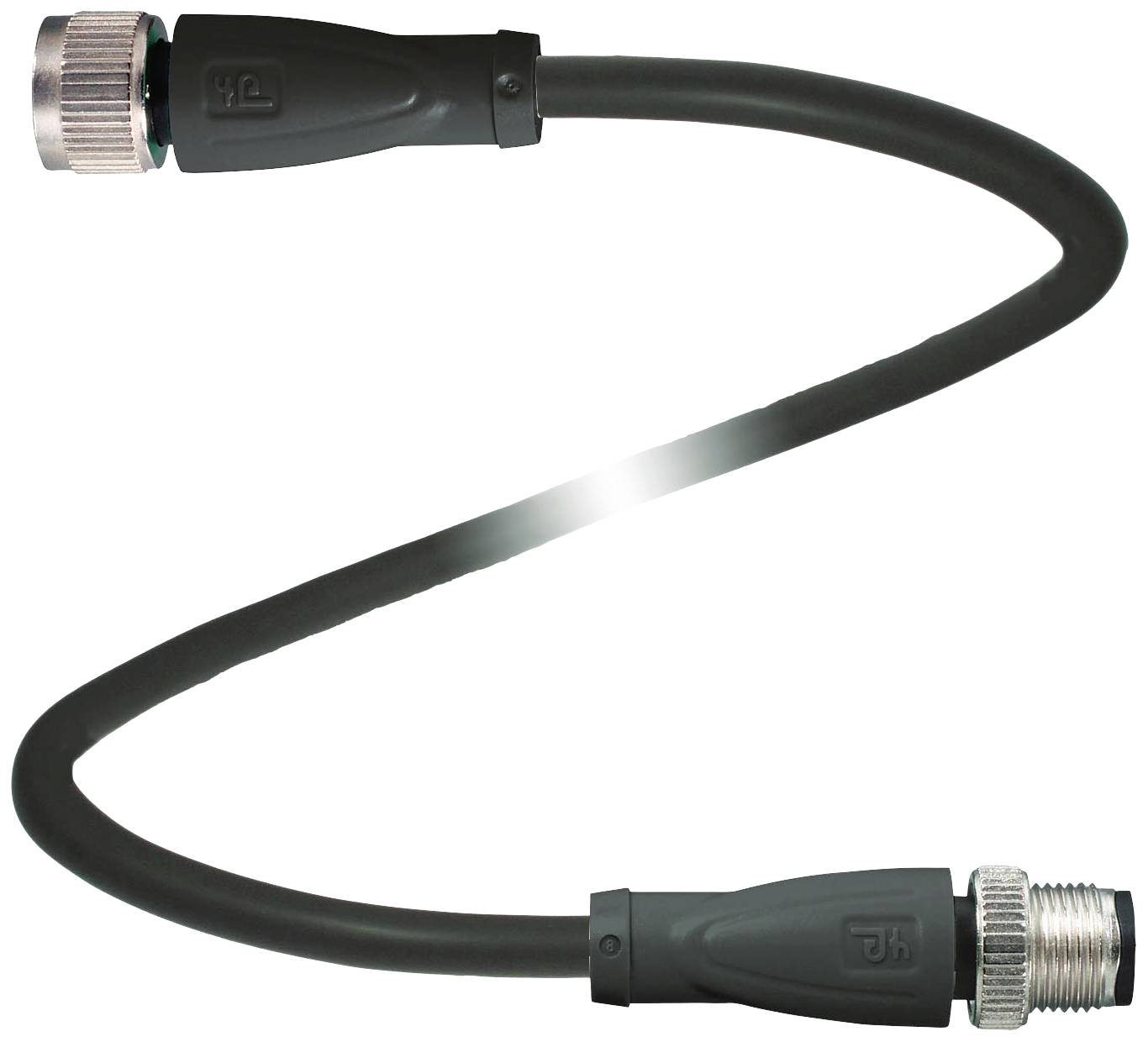

Name: Pepperl+Fuchs 240775-100086 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 5
Brand: Pepperl+Fuchs
SKU: 2629820
Availability: BackOrder

Caractéristiques techniques

Type: V19-G-BK5M-PVC-U-V19-G

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: fiche droite vers raccord droit

Norme de connecteur: Connectique E/S

Coté A: M12 femelle droit

Coté de raccordement B: M12 mâle droit

Nombre de pôles: 8
8

Longueur de câble: 5 m

Materiau de la gaine: PVC

Tension nominale: 30 V DC/AC

Courant nominal: 2 A

Courant nominal - arrondi: 2 A

Ø extérieur: 6.3 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: enfichable

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Codification: A

Revêtement du contact: Au (or)

: IP67
IP68
IP69

Spécificités: résistant à l'huile

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 240775-100086

Contenu: 1 pc(s)

Diamètre de câble: 6.3 mm

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2629820 Pepperl+Fuchs 240775-100086 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 5

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2629820 Pepperl+Fuchs 240775-100086 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 5

Description

Aucune autre information

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 8 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 8 Codage : codage A.Numéro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 30 V AC/DCCourant de fonctionnement : max. 2 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101Inflammabilité : UL 758 / 1581, IEC 60332-1-2Résistance à l'huile : DIN en 60811-2-1Homologations et certificatsHOMOLOGUÉ UL : AWM STYLE 2464 AWM I A/B 80°C 300 V FT1 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100INDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de la gaine : 6,3 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 50 N / 300 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 8 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : blanc | Ader 2 : marron | Ader 3 : vert | Ader 4 : jaune | Ader 5 : gris | Ader 6 : rose | Ader 7 : bleu | Ader 8 : rouge Structure du câble : 42 x 0,1 mm Ø Longueur : 5 m Symbole de câble : Li y YM 8 x 0,34MatièreConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PVC Isolation du câble: PVC Résistance à l'huile : oui Inflammabilité FT1
