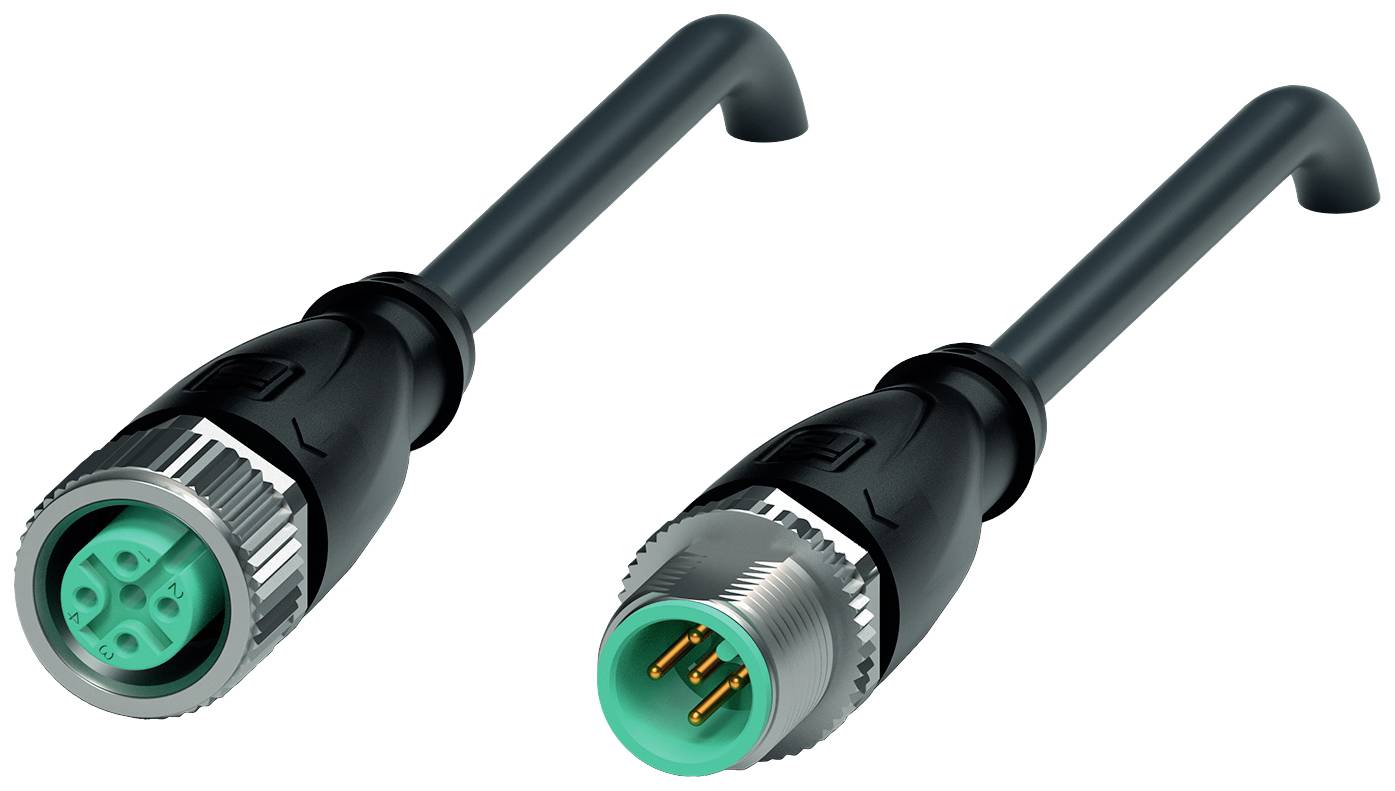

Photo non contractuelle
Pepperl+Fuchs 240775-100033 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 1
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
fiche droite vers raccord droit
Coté A
M12 femelle droit
Coté de raccordement B
M12 mâle droit
Nombre de pôles
5
5
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 27.95 / pièce(s))
CHF 27.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
V15-G-BK1M-PUR-A-V15-G
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Forme
fiche droite vers raccord droit
- Coté A
M12 femelle droit
- Coté de raccordement B
M12 mâle droit
- Nombre de pôles
5
5
- Longueur de câble
1 m
- Materiau de la gaine
PUR
- Tension nominale
60 V/DC
- Courant nominal
4 A
- Courant nominal - arrondi
4 A
- Ø extérieur
4.7 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
connecteur mâle M12
- Type de filetage côté du raccordement
M12 x 1
- Type de filetage connexion des câbles et montage
M12 x 1
- Codification
A
- Revêtement du contact
Au (or)
IP68
IP69
- Spécificités
pour chaîne porte-câbles
- Température min.
-40 °C
- Température max.
90 °C
- Type de fermeture
à vis
- Référence fabricant
240775-100033
- Contenu
1 pc(s)
- Diamètre de câble
4.7 mm
- Ø câble max.
4.7 mm
- Gamme de Ø de câble
4.7 mm (max)
- Fonction de charge sans fil
non
- Diam. câble
0,34 mm²
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2629731 Pepperl+Fuchs 240775-100033 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 1
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2629731 Pepperl+Fuchs 240775-100033 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 1
Description
Câble de raccordement femelle M12 droit sur connecteur mâle M12 droit ; codage A, 5 pôles, câble PUR résistant aux projections de soudure ; noir, Homologué UL, compatible avec les chaînes de remorquage, adapté à la torsion ; longueur : 1 M.
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 5 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 5 Codage : codage A.Données électriquesTension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2SANS HALOGÈNE : DIN VDE 0472-815 | IEC 60754-1RÉSISTANCE AUX MICROBES : DIN EN 50525-2-21 / DIN VDE 0282-10Résistance à l'hydrolyse : DIN en 50525-2-21Homologations et certificatsHOMOLOGATION UL : AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (CÂBLE)Numéro de fichier UL : E231213Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -25... 80 °C (-13 °C) 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100Indice de protection : IP68 / IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de la gaine : 4,7 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 5 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir | Ader 5 : gris Structure du câble : 42 x 0,1 mm Ø Longueur : 1 m Symbole de câble : Li F 9Y 11Y 5 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 5000000 Vitesse de déplacement : max. 3,3 m/s. Course de déplacement : max. 5 m Accélération : max. 5 m/s2 Cycles de torsion : min. 1000000 Contrainte de torsion : ± 180°/M.MatièreLiberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Etanchéité: FKM Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux projections de soudure : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
