Name: Pepperl+Fuchs 240775-100019 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 10
Brand: Pepperl+Fuchs
SKU: 2629725
Availability: BackOrder

Caractéristiques techniques

Type: V15-G-10M-PVC-V15-G

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: fiche droite vers raccord droit

Coté A: M12 femelle droit

Coté de raccordement B: M12 mâle droit

Nombre de pôles: 5
5

Longueur de câble: 10 m

Materiau de la gaine: PVC

Tension nominale: 60 V/DC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Ø extérieur: 4.8 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: connecteur femelle M12

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Codification: A

Matériau du contact: Au

Revêtement du contact: Au

Section max.: 0.34 mm²

Section (min.): 0.34 mm²

: IP68
IP69

Spécificités: ignifuge

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 240775-100019

Contenu: 1 pc(s)

Diamètre de câble: 4.8 mm

Ø câble max.: 4.8 mm

Diam. câble (min.): 4.8 mm

Gamme de Ø de câble: 4.8 - 4.8 mm

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2629725 Pepperl+Fuchs 240775-100019 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 10

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2629725 Pepperl+Fuchs 240775-100019 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 10

Description

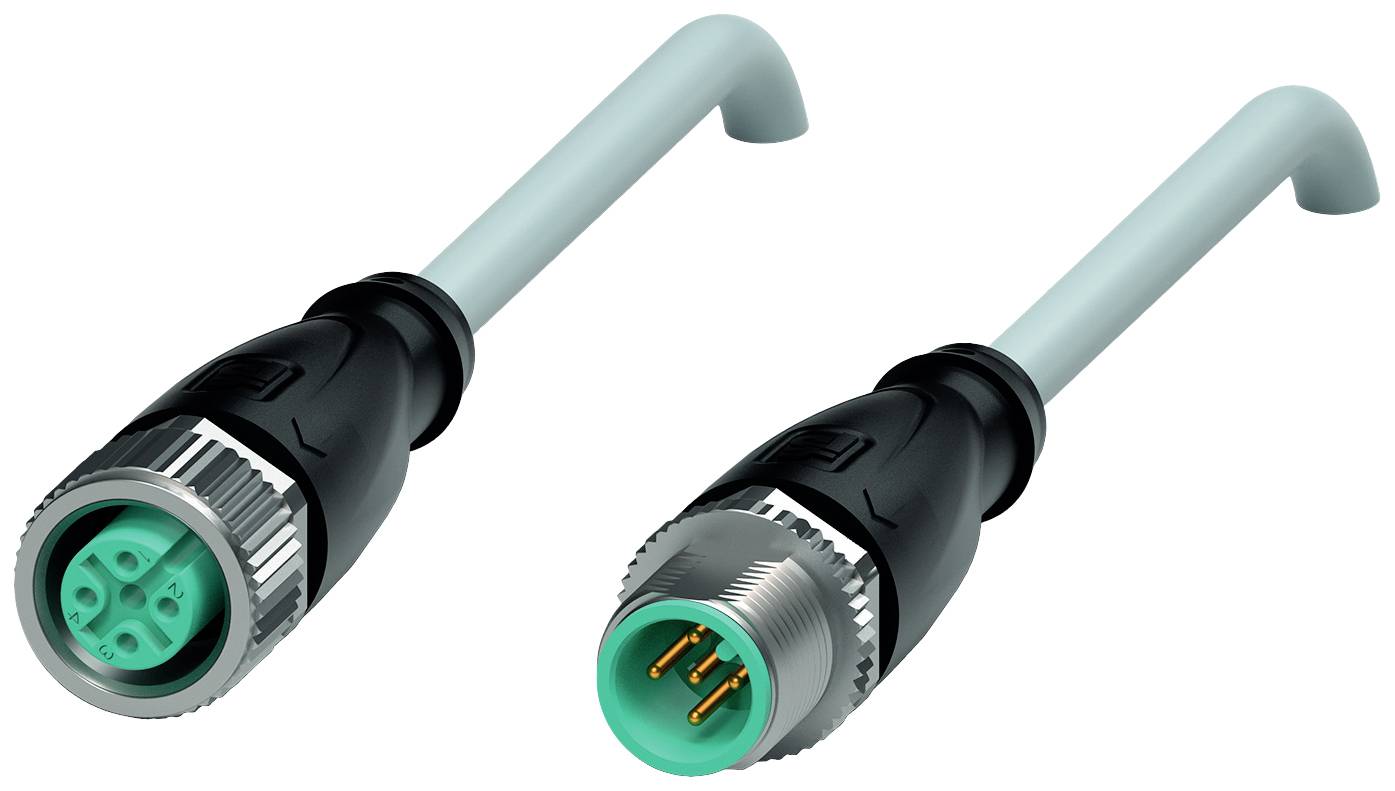

Câble de raccordement femelle M12 droit sur connecteur mâle M12 droit ; codage A, 5 pôles, câble PVC gris ; longueur : 10 M.

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 5 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 5 Codage : codage A.Données électriquesTension de fonctionnement : max. 48 V AC / 60 V DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 70 °C (-40 °F) 158 °F) Câble, mobile: -5... 70 °C (23 °C) 158 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100Indice de protection : IP68 / IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 10 x diamètre du câble, en mouvement Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : gris (similaire à RAL 7001) Nombre de conducteurs : 5 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir | Ader 5 : gris Structure du câble : 19 x 0,15 mm Ø Longueur : 10m Symbole de câble : Li y YM 5 x 0,34MatièreConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Etanchéité: FKM Surface de contact : au Inflammabilité V-2Câble ; Gaine : PVC Isolation du câble: PVC Inflammabilité : ignifuge
