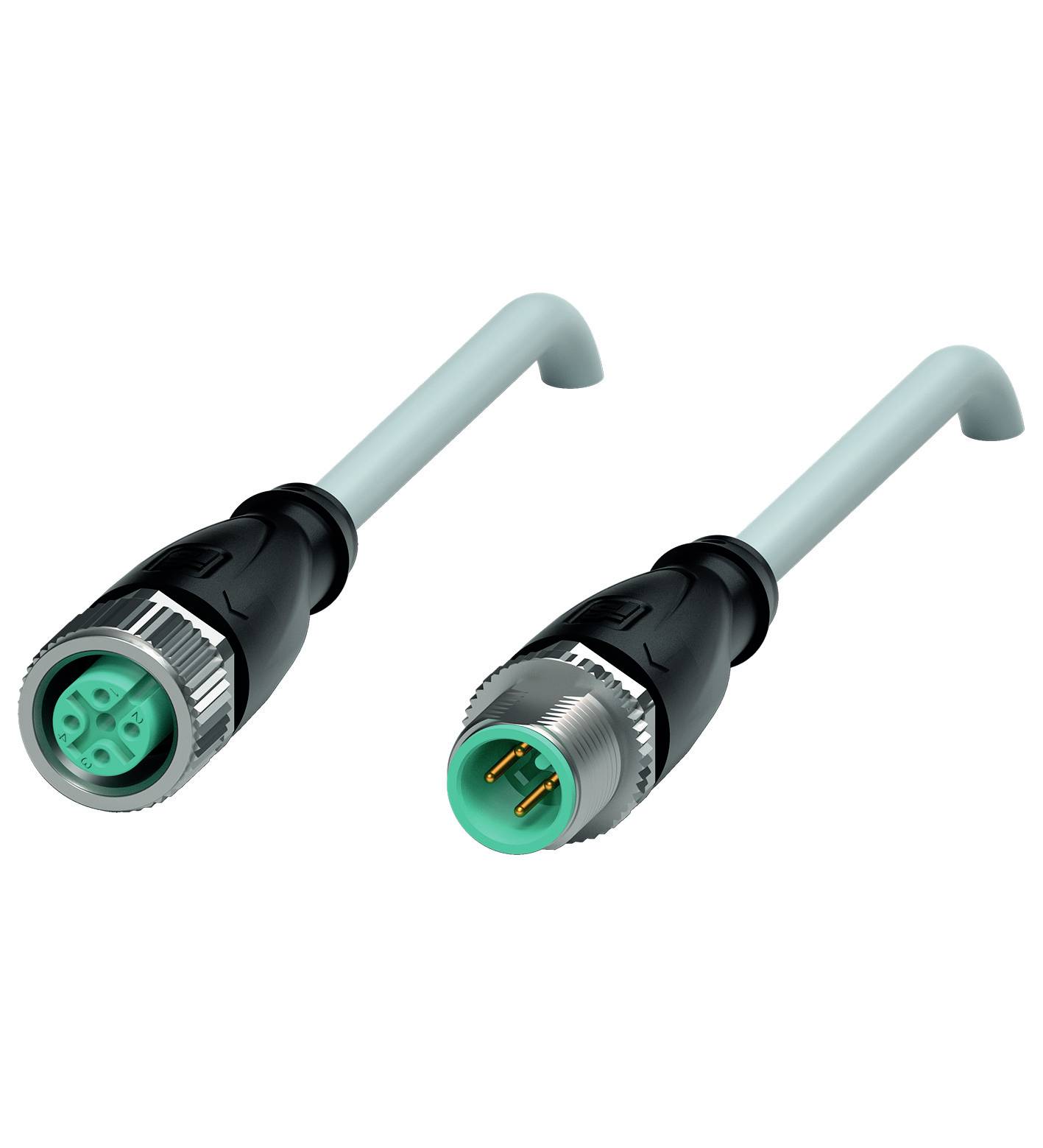

Name: Pepperl+Fuchs 240775-0041 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 0.2
Brand: Pepperl+Fuchs
SKU: 2631483
Availability: BackOrder

Caractéristiques techniques

Type: V1-G-0,2M-PVC-V1-G

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: fiche droite vers raccord droit

Norme de connecteur: Connectique Sensorik

Coté A: M12 femelle droit

Coté de raccordement B: M12 mâle droit

Nombre de pôles: 4
4

Longueur de câble: 0.2 m

Materiau de la gaine: PVC

Tension nominale: 250 V DC/AC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Ø extérieur: 4.8 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: câble avec connecteur

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Codification: A

Matériau du contact: or

Revêtement du contact: or

Section max.: 0.34 mm²

Section (min.): 0.34 mm²

: IP68
IP69

Spécificités: codage A

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 240775-0041

Contenu: 1 pc(s)

Diamètre de câble: 4.8 mm

Ø câble max.: 4.8 mm

Gamme de Ø de câble: 4.8 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2631483 Pepperl+Fuchs 240775-0041 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 0.2

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2631483 Pepperl+Fuchs 240775-0041 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 0.2

Description

Câble de raccordement, M12, longueur : 0,2 m

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Données électriquesTension de fonctionnement : max. 250 V AC/DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101Inflammabilité : IEC 60332-2-2Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -25... 70 °C (-13 °C) 158 °F) Câble, mobile: -5... 70 °C (23 °C) 158 °F)Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100Indice de protection : IP68 / IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 10 x diamètre du câble, en mouvement Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : gris (similaire à RAL 7001) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 19 x 0,15 mm Ø Longueur : 0,2 m Symbole de câble : Li y YM 4 x 0,34MatièreConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Etanchéité: FKM Surface de contact : au Inflammabilité V-2Câble ; Gaine : PVC Isolation du câble: PVC Inflammabilité : ignifuge
