Pepperl+Fuchs 240004-100005 Connecteur confectionné pour capteurs/actionneurs M12 x 1 Femelle, droit 3 m Nombre de pôles

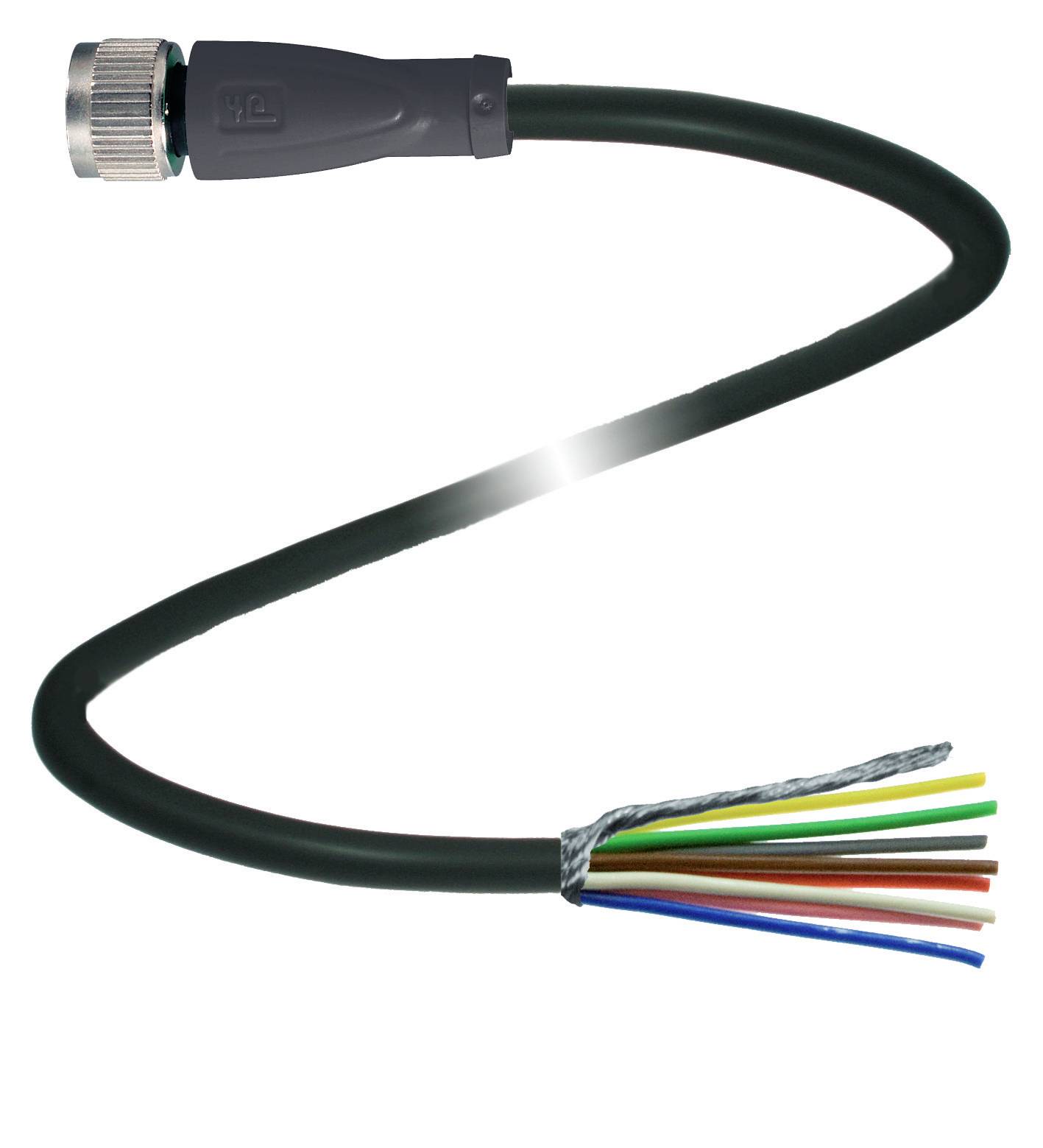

L'image montre un câble noir avec un connecteur argenté sur le côté gauche et plusieurs fils de couleurs à l'extrémité dénudée.
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
Femelle
droit
Coté A
M12 femelle droit
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
8
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mer., 6 janvier 2027
Nombre
Total (CHF 45.95 / pièce(s))
CHF 45.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type

V19-G-BK3M-PUR-U/ABG

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

Femelle

droit

Coté A

M12 femelle droit

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

8

Longueur de câble

3 m

Materiau de la gaine

PUR

Tension nominale

30 V DC/AC

Courant nominal

2 A

Courant nominal - arrondi

2 A

Ø extérieur

6 mm

Section de câble (câblage capteur/actioneeur)

0.25 mm²

Connexion

femelle

extrémités des fils libres

Type de filetage côté du raccordement

M12 x 1

Codification

A

Matériau du contact

or

Revêtement du contact

or

IP67

IP68

IP69

Spécificités

Gaine PUR

résistant à l'huile

résistant aux UV

hydrolyse

blindé

ignifuge

sans halogène

Température min.

-40 °C

Température max.

90 °C

Type de fermeture

à vis

Référence fabricant

240004-100005

Contenu

1 pc(s)

Diamètre de câble

6 mm

Ø câble max.

6 mm

Gamme de Ø de câble

6 mm (max)

Fonction de charge sans fil

non

Diam. câble

0,25 mm²

UKCA

non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630940 Pepperl+Fuchs 240004-100005 Connecteur confectionné pour capteurs/actionneurs M12 x 1 Femelle, droit 3 m Nombre de pôles

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630940 Pepperl+Fuchs 240004-100005 Connecteur confectionné pour capteurs/actionneurs M12 x 1 Femelle, droit 3 m Nombre de pôles

Description

Prise de câble, M12, 8 pôles, blindée, câble PUR, Longueur : 3 m

Ce texte a été traduit par une machine.

Modèle

  • Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 8 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câbleNuméro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 30 V AC/DCCourant de fonctionnement : max. 2 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2Sans halogène : IEC 60754-1Homologations et certificatsHOMOLOGUÉ UL : CURUS AWM 20549 AWM I/II A/B 80°C 300 V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Blindage : blindage posé sur le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de gaine : 6 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 8 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 8 Section de câble : 0,25 mm2 Couleur du fil : Ader 1 : blanc | Ader 2 : marron | Ader 3 : vert | Ader 4 : jaune | Ader 5 : gris | Ader 6 : rose | Ader 7 : bleu | Ader 8 : rouge Structure du câble : 14 x 0,15 mm Ø Blindage : tresse CU, étamée, 85 % de recouvrement Longueur : 3 m Symbole de câble : Li 9Y C 11Y 8 x 0,25MatièreSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux UV : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
