Name: Pepperl+Fuchs 238974 Connecteur confectionné pour capteurs/actionneurs M12 x 1 droit 3.5 m Nombre de pôles: 3, 3 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2630919
Availability: BackOrder

Caractéristiques techniques

Type: V11-G-3,5M-PUR-V11-G

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Forme: droit

Norme de connecteur: Connectique Sensorik

Coté A: M12 femelle droit

Coté de raccordement B: M12 mâle droit

Nombre de pôles: 3
3

Longueur de câble: 3.5 m

Materiau de la gaine: PUR

Tension nominale: 250 V DC/AC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Ø extérieur: 4.8 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: connecteur mâle

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Codification: A

Matériau du contact: Au

Revêtement du contact: Au

Section max.: 0.34 mm²

: IP68
IP69

Spécificités: Gaine PUR

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 238974

Contenu: 1 pc(s)

Diamètre de câble: 4.8 mm

Ø câble max.: 4.8 mm

Gamme de Ø de câble: 4.8 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630919 Pepperl+Fuchs 238974 Connecteur confectionné pour capteurs/actionneurs M12 x 1 droit 3.5 m Nombre de pôles: 3, 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630919 Pepperl+Fuchs 238974 Connecteur confectionné pour capteurs/actionneurs M12 x 1 droit 3.5 m Nombre de pôles: 3, 3 1 pc(s)

Description

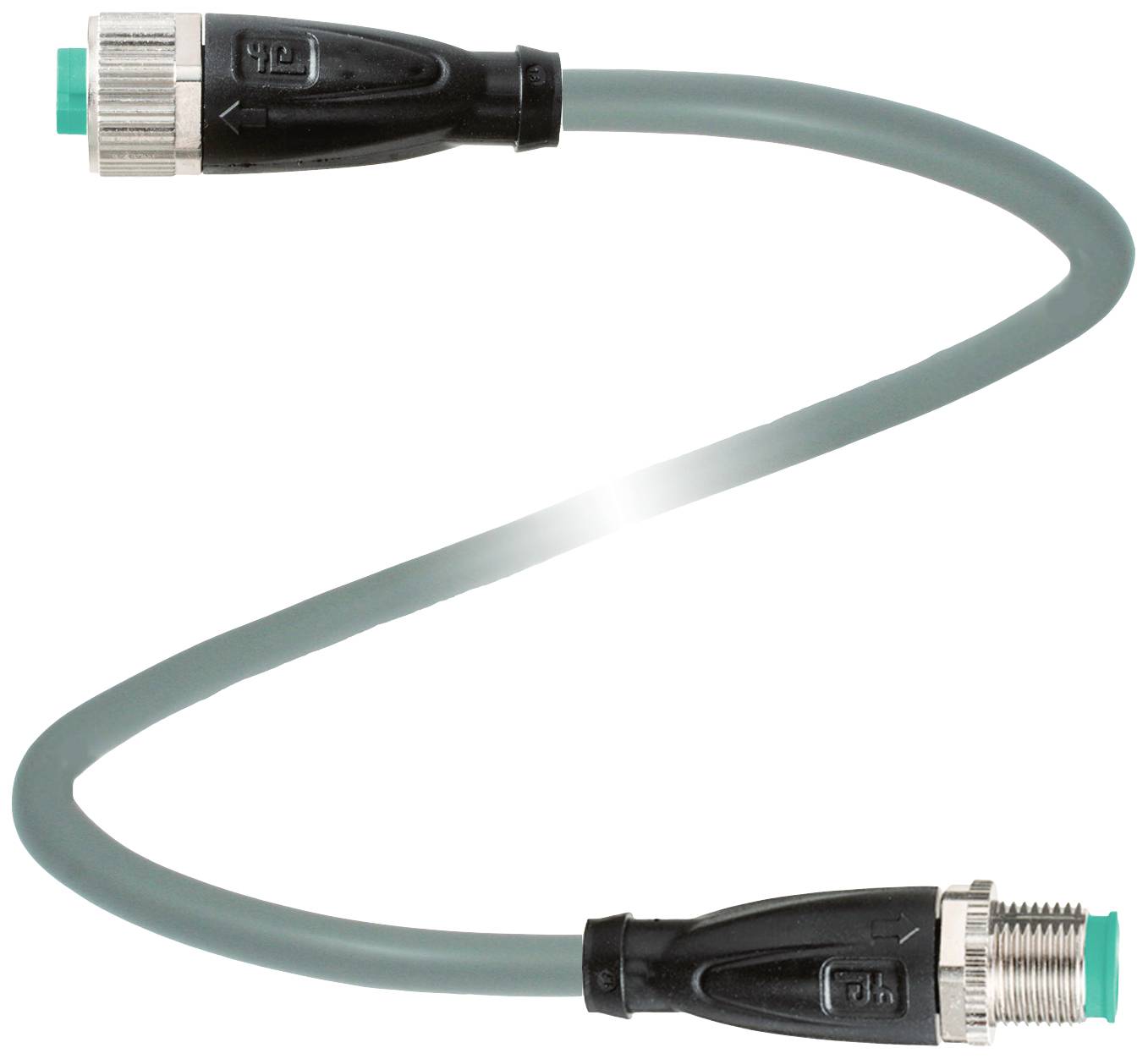

Câble de raccordement, M12 sur M12, câble PUR 3 pôles, longueur : 3,5 m, conducteurs : 3 x 0,34 mm2

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Données électriquesTension de fonctionnement : max. 250 V AC/DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101Sans halogène : IEC 60754-1Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -25... 80 °C (-13 °C) 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100Indice de protection : IP68 / IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 8 x diamètre du câble, fixé Siège de port de gaine : max. 10 N / 50 mm Couleur de la gaine : gris (similaire à RAL 7001) Nombre de conducteurs : 3 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 3 : bleu | Ader 4 : noir Structure du câble : 19 x 0,15 mm Ø Longueur : 3,5 m Symbole de câble : Li 9Y 11YM 3 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : max. 50 / jour Vitesse de déplacement : max. 0,3 m/s.MatièreSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Etanchéité: FKM Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance chimique : bonne Résistance aux microbes : oui Résistance à l'hydrolyse : oui

Description

Câble de raccordement, M12 sur M12, câble PUR 3 pôles, longueur : 3,5 m, conducteurs : 3 x 0,34 mm2

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 3 Codage : codage A.Données électriquesTension de fonctionnement : max. 250 V AC/DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101Sans halogène : IEC 60754-1Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -25... 80 °C (-13 °C) 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100Indice de protection : IP68 / IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 8 x diamètre du câble, fixé Siège de port de gaine : max. 10 N / 50 mm Couleur de la gaine : gris (similaire à RAL 7001) Nombre de conducteurs : 3 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 3 : bleu | Ader 4 : noir Structure du câble : 19 x 0,15 mm Ø Longueur : 3,5 m Symbole de câble : Li 9Y 11YM 3 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : max. 50 / jour Vitesse de déplacement : max. 0,3 m/s.MatièreSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Etanchéité: FKM Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance chimique : bonne Résistance aux microbes : oui Résistance à l'hydrolyse : oui
