Name: Pepperl+Fuchs 235338 Connecteur confectionné pour capteurs/actionneurs M12 x 1 15 m Nombre de pôles: 4 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2630914
Availability: BackOrder

Vaste choix technique
+3'500 grandes marques
Livraison offerte dès CHF 200.–
Retours simples et rapides

Conrad

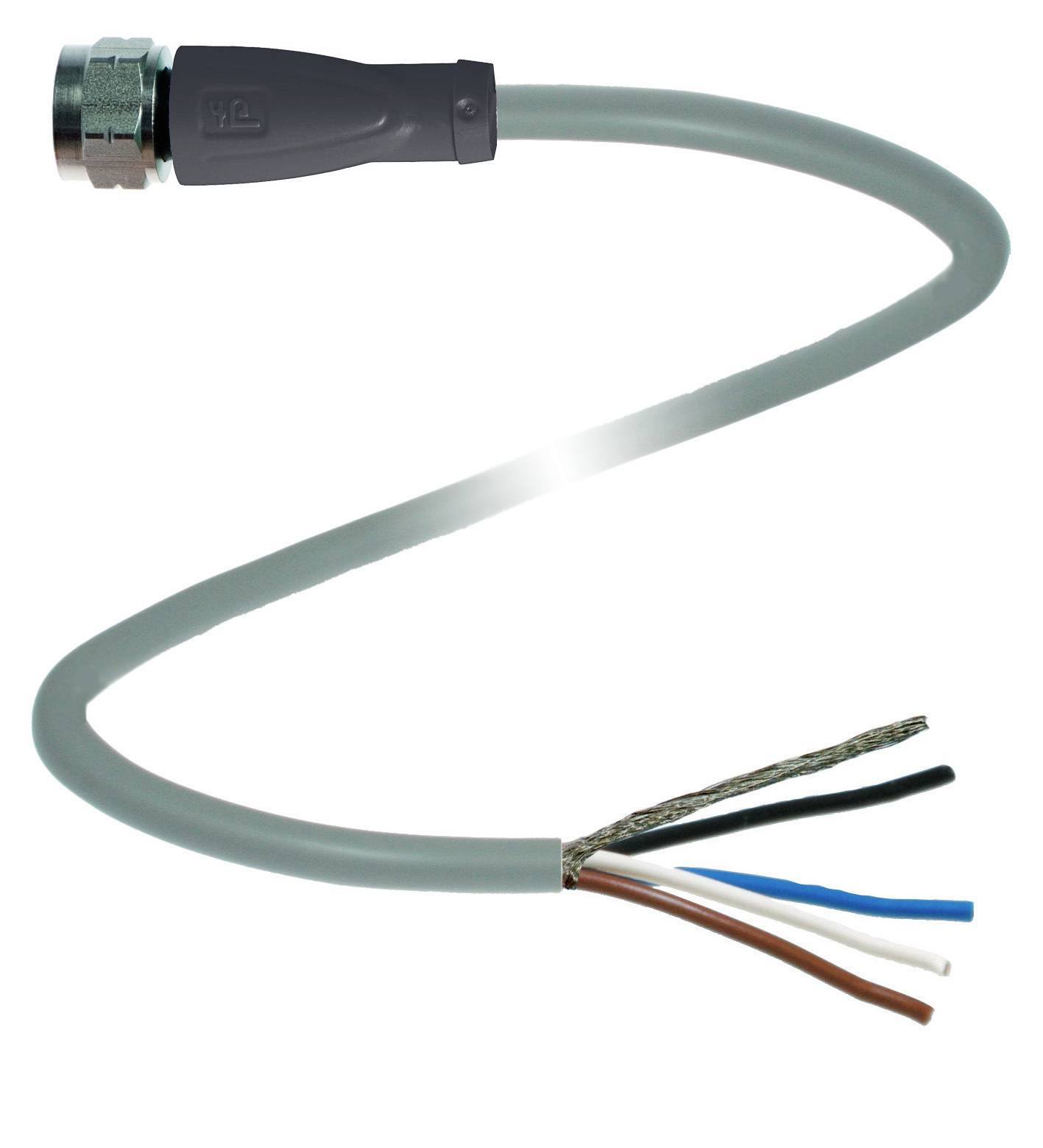

Câble coaxial gris avec une fiche à une extrémité et des fils colorés dénudés à l'autre extrémité.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M12 femelle droit

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

Longueur de câble

15 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le jeu. 26 novembre

Nombre

pièce(s)

Total (CHF 81.95 / pièce(s))

CHF 81.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V1-GV4A-15M-PUR-ABG0

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M12 femelle droit

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 4

Longueur de câble: 15 m

Materiau de la gaine: PUR

Tension nominale: 250 V DC/AC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Ø extérieur: 4.8 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: femelle

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Codification: A

Matériau du contact: Au (or)

Revêtement du contact: Au (or)

: IP67
IP68
IP69

Spécificités: blindé

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 235338

Contenu: 1 pc(s)

Diamètre de câble: 4.8 mm

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630914 Pepperl+Fuchs 235338 Connecteur confectionné pour capteurs/actionneurs M12 x 1 15 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630914 Pepperl+Fuchs 235338 Connecteur confectionné pour capteurs/actionneurs M12 x 1 15 m Nombre de pôles: 4 1 pc(s)

Description

Prise de câble, M12, acier inoxydable V4A, 4 pôles, blindée, Câble PUR, longueur: 15 m

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Raccordement : extrémité libre du câbleDonnées électriquesTension de fonctionnement : max. 250 V AC/DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101SANS HALOGÈNE : DIN VDE 0472-815 | DIN EN 50267-2-1Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -25... 80 °C (-13 °C) 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Montage de l'outil : écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100 Blindage : blindage non posé sur le raccordINDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 100 N / 300 mm Couleur de la gaine : gris (similaire à RAL 7001) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 19 x 0,15 mm Ø Blindage : tresse CU, étamée, 85 % de recouvrement Longueur : 15 m Symbole de câble : Li 9Y 11YM 4 x 0,34MatièreSans halogène : ouiConnecteurs Raccord à vis : acier inoxydable 1.4404 / AISI 316L (V4A) Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance chimique : bonne
