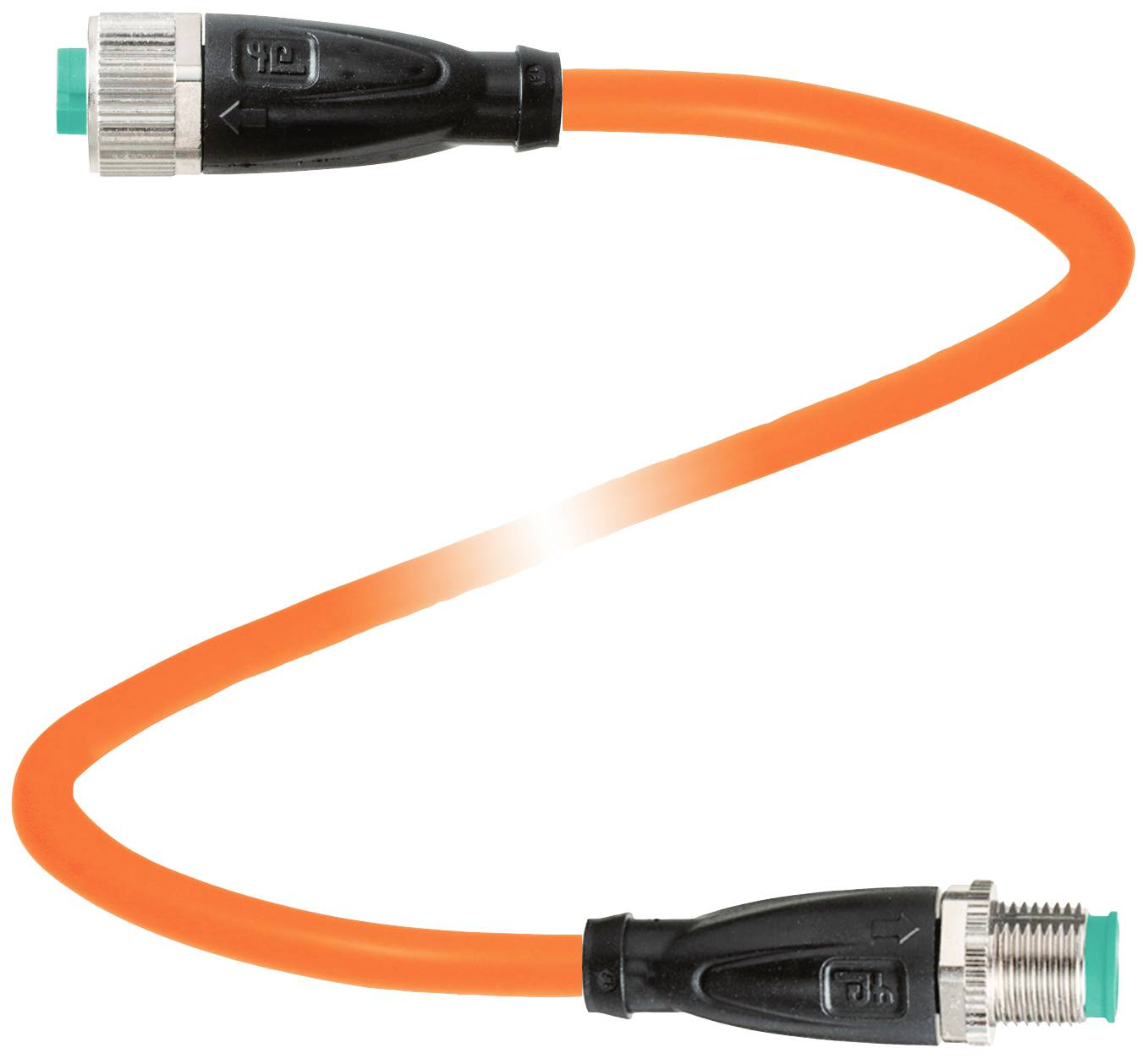

Photo non contractuelle
Pepperl+Fuchs 233470 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 2.5 m Nom
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
fiche droite vers raccord droit
Norme de connecteur
Connectique Sensorik
Coté A
M12 femelle droit
Coté de raccordement B
M12 mâle droit
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Nombre
Total (CHF 33.95 / pièce(s))
CHF 33.95
Prix TVA incl.
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Type
V1-G-OR2,5M-POC-V1-G
- Type de produit
Connecteur confectionné pour capteurs/actionneurs
- Forme
fiche droite vers raccord droit
- Norme de connecteur
Connectique Sensorik
- Coté A
M12 femelle droit
- Coté de raccordement B
M12 mâle droit
- Nombre de pôles
4
4
- Longueur de câble
2.5 m
- Materiau de la gaine
POC
- Tension nominale
250 V DC/AC
- Courant nominal
4 A
- Courant nominal - arrondi
4 A
- Section de raccordement (max.)
0.34 mm²
- Ø extérieur
4.8 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
connecteur femelle M12
- Type de filetage côté du raccordement
M12 x 1
- Type de filetage connexion des câbles et montage
M12 x 1
- Codification
A
- Matériau du contact
Au (or)
- Revêtement du contact
Au (or)
- Section max.
0.34 mm²
IP68
IP69
- Spécificités
pour chaîne porte-câbles
- Température min.
-40 °C
- Température max.
150 °C
- Type de fermeture
à vis
- Référence fabricant
233470
- Contenu
1 pc(s)
- Diamètre de câble
4.8 mm
- Ø câble max.
4.8 mm
- Gamme de Ø de câble
4.8 mm (max)
- Fonction de charge sans fil
non
- Diam. câble
0,34 mm²
- UKCA
non pertinent
Documents & téléchargements
Fiche technique
Fiche technique 2629992 Pepperl+Fuchs 233470 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 2.5 m Nom
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 2629992 Pepperl+Fuchs 233470 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 2.5 m Nom
Description
Câble de raccordement femelle M12 sur connecteur mâle M12 à codage A, 4 pôles, câble TPE résistant à la soudure orange, longueur : 2,5 m
Ce texte a été traduit par une machine.
Ce texte a été traduit par une machine.
Modèle
- Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Données électriquesTension de fonctionnement : max. 250 V AC/DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : IEC 60332-1-2 , ISO 14572 , ISO 6722Sans halogène CEI 60754-2Résistance à l'hydrolyse : ISO 6722Résistance à l'huile : ISO 14572Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 120 °C (-40 °F) 248 °F) pour 20000 h | -40 ... 150 °C (-40 °C) 302 °F) pour 3000 h. Câble, mobile: -15... 120 °C (5... 248 °F) pour 20000 h | -15... 150 °C (5... 302 °F) pour 3000 h.Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100Indice de protection : IP68 / IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 10 x diamètre du câble, fixé Siège de port de gaine : max. 50 N / 300 mm Couleur de la gaine : orange (similaire à RAL 2003) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 19 x 0,16 mm Ø Longueur : 2,5 m Symbole de câble : Li 7Y 41X 4 x 0,34Aptitude à la chaîne de remorquage Cycles de torsion : min. 300000 Contrainte de torsion : ± 360°/ 30 cmMatièreLiberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Etanchéité: FKM Surface de contact : au Inflammabilité V-2Câble ; Manteau : POC Isolation du conducteur : ETFE Résistance au cordon de soudure : oui Résistance aux projections de soudure : oui Résistance à l'huile : oui Résistance à l'hydrolyse : oui Inflammabilité : ignifuge Réseau moléculaire : oui
