Name: Pepperl+Fuchs 224711 Connecteur confectionné pour capteurs/actionneurs M12 x 1 1.5 m Nombre de pôles: 4, 4 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2630881
Availability: BackOrder

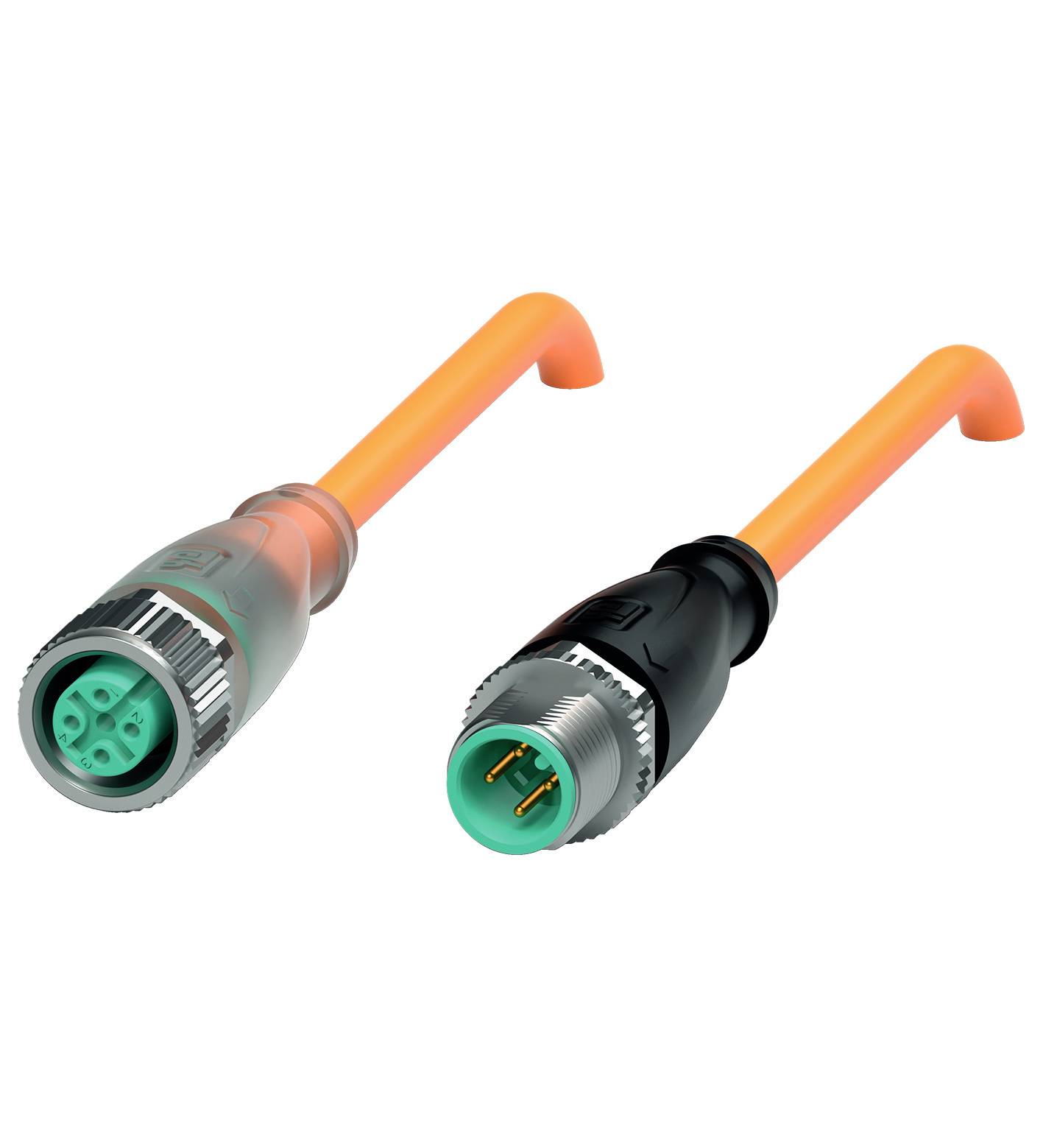

Deux connecteurs industriels avec des câbles orange, l'un avec quatre trous et l'autre avec trois broches, sur un fond blanc.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M12 femelle droit

Coté de raccordement B

M12 mâle droit

Nombre de pôles

Longueur de câble

1.5 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 9 décembre

Nombre

pièce(s)

Total (CHF 37.95 / pièce(s))

CHF 37.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V1-G-E8W-OR1,5M-POC-V1-G

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M12 femelle droit

Coté de raccordement B: M12 mâle droit

Nombre de pôles: 4
4

Longueur de câble: 1.5 m

Materiau de la gaine: POC

Tension nominale: 24 V/DC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Ø extérieur: 4.8 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: connecteur femelle M12
connecteur mâle M12

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M12 x 1

Codification: A

Matériau du contact: Au (or)

Revêtement du contact: Au (or)

Section max.: 0.34 mm²

: IP68
IP69

Spécificités: avec LED
ignifuge
pour chaîne porte-câbles
résistant à l'huile
hydrolyse
sans halogène
codage A

Température min.: -40 °C

Température max.: 150 °C

Type de fermeture: à vis

Référence fabricant: 224711

Contenu: 1 pc(s)

Diamètre de câble: 4.8 mm

Ø câble max.: 4.8 mm

Gamme de Ø de câble: 4.8 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630881 Pepperl+Fuchs 224711 Connecteur confectionné pour capteurs/actionneurs M12 x 1 1.5 m Nombre de pôles: 4, 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630881 Pepperl+Fuchs 224711 Connecteur confectionné pour capteurs/actionneurs M12 x 1 1.5 m Nombre de pôles: 4, 4 1 pc(s)

Description

Câble de raccordement M12 femelle sur connecteur M12 A codé, LED 4 pôles, câble TPE résistant à la soudure orange, longueur : 1,5 m

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Affichage/commandesLED verte : voyant d'alimentationLED jaune : affichage de la fonction broche 4LED blanche : affichage de la fonction broche 2Données électriquesTension de fonctionnement : max. 24 V DC -20 % / +25 %Courant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : IEC 60332-1-2 , ISO 14572 , ISO 6722Sans halogène CEI 60754-2Résistance à l'hydrolyse : ISO 6722Résistance à l'huile : ISO 14572Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 120 °C (-40 °F) 248 °F) pour 20000 h | -40 ... 150 °C (-40 °C) 302 °F) pour 3000 h. Câble, mobile: -15... 120 °C (5... 248 °F) pour 20000 h | -15... 150 °C (5... 302 °F) pour 3000 h.Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100Indice de protection : IP68 / IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 10 x diamètre du câble, fixé Siège de port de gaine : max. 50 N / 300 mm Couleur de la gaine : orange (similaire à RAL 2003) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 19 x 0,16 mm Ø Longueur : 1,5 m Symbole de câble : Li 7Y 41X 4 x 0,34Aptitude à la chaîne de remorquage Cycles de torsion : min. 300000 Contrainte de torsion : ± 360°/ 30 cmMatièreLiberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, transparent/noir Etanchéité: FKM Surface de contact : au Inflammabilité V-2Câble ; Manteau : POC Isolation du conducteur : ETFE Résistance au cordon de soudure : oui Résistance aux projections de soudure : oui Résistance à l'huile : oui Résistance à l'hydrolyse : oui Inflammabilité : ignifuge Réseau moléculaire : oui
