Name: Pepperl+Fuchs 219125 Connecteur confectionné pour capteurs/actionneurs M8 x 1, M12 x 1 1.5 m Nombre de pôles: 4, 4 1 pc(
Brand: Pepperl+Fuchs
SKU: 2630594
Availability: BackOrder

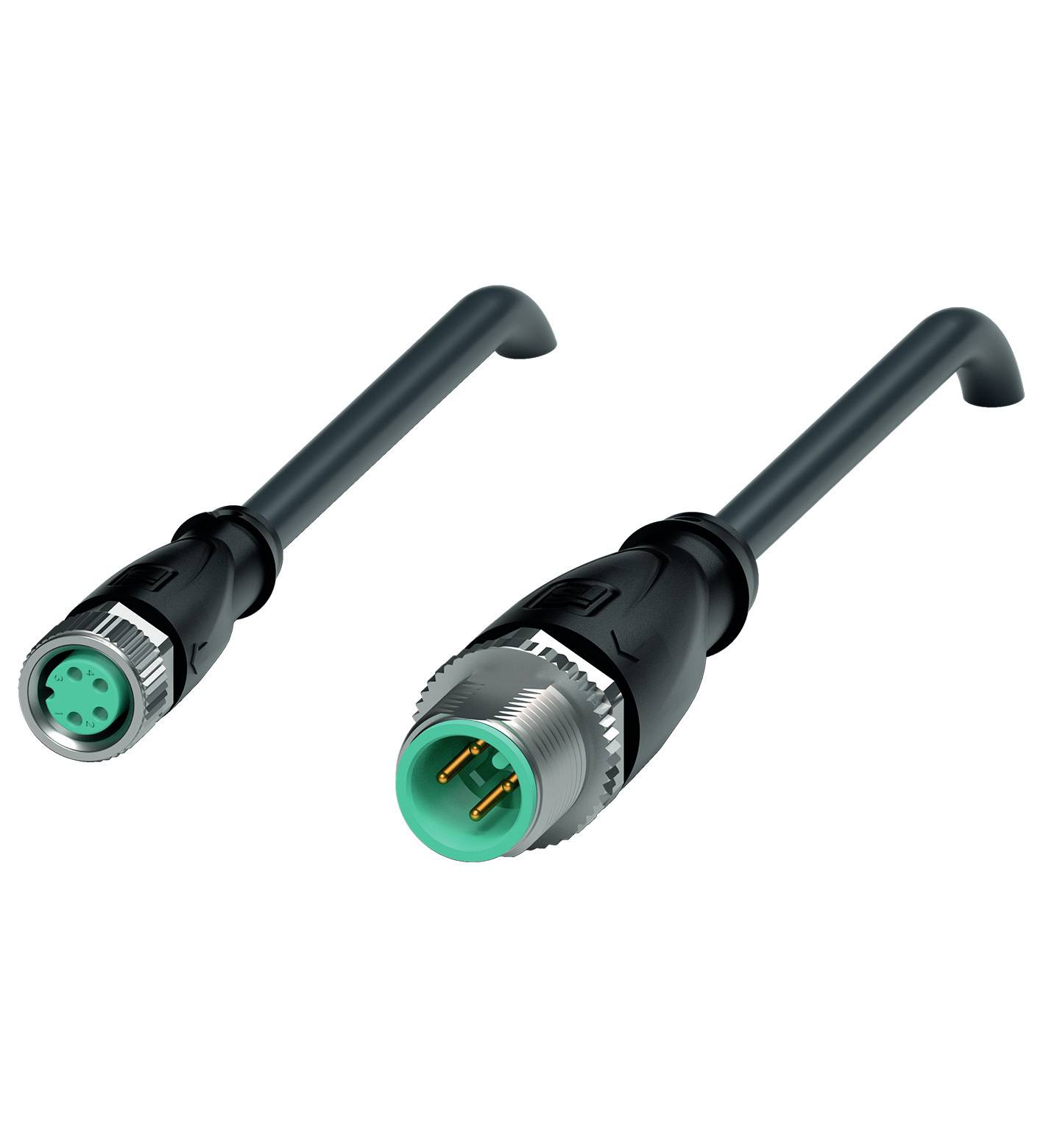

Deux connecteurs noirs avec des broches vertes, l'un avec une prise femelle, l'autre avec une prise mâle, sont posés côte à côte sur un fond blanc.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M8 femelle droit

Coté de raccordement B

M12 mâle droit

Nombre de pôles

Longueur de câble

1.5 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 9 décembre

Nombre

pièce(s)

Total (CHF 25.95 / pièce(s))

CHF 25.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V31-GM-BK1,5M-PUR-U-V1-G

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M8 femelle droit

Coté de raccordement B: M12 mâle droit

Nombre de pôles: 4
4

Longueur de câble: 1.5 m

Materiau de la gaine: PUR

Tension nominale: 30 V DC/AC

Courant nominal: 4 A

Courant nominal - arrondi: 4 A

Ø extérieur: 4.3 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: femelle
connecteur mâle

Type de filetage côté du raccordement: M8 x 1
M12 x 1

Codification: A

Matériau du contact: Au

Revêtement du contact: Au

: IP67
IP68
IP69

Spécificités: sans halogène
hydrolyse
pour chaîne porte-câbles
résistant aux UV
résistant à l'huile
résistant à la torsion
Gaine PUR

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 219125

Contenu: 1 pc(s)

Diamètre de câble: 4.3 mm

Fonction de charge sans fil: non

Diam. câble: 0,34 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630594 Pepperl+Fuchs 219125 Connecteur confectionné pour capteurs/actionneurs M8 x 1, M12 x 1 1.5 m Nombre de pôles: 4, 4 1 pc(

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630594 Pepperl+Fuchs 219125 Connecteur confectionné pour capteurs/actionneurs M8 x 1, M12 x 1 1.5 m Nombre de pôles: 4, 4 1 pc(

Description

Câble de raccordement, M8 sur M12, câble PUR 4 pôles, longueur : 1,5 m

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M8 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Numéro de fichier UL : E231213Données électriquesTension de fonctionnement : max. 30 V AC/DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M8 x 1 : IEC 61076-2-104 | connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : UL 1581 ; DIN EN 60332-2-2Sans halogène : IEC 60754-1Homologations et certificatsHOMOLOGATION UL : AWM STYLE 20549 AWM I/II A/B 80°C 300V FT2 (CÂBLE)Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteur 1 Couple de serrage : 0,4 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Indice de protection : IP67Connecteur 2 Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 INDICE DE PROTECTION : IP67 / IP68 / IP69Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 6 Diamètre de la gaine : 4,3 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 5 x diamètre du câble, fixé Siège de port de gaine : max. 80 N / 300 mm Couleur de la gaine : noir (similaire à RAL 9005) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 42 x 0,1 mm Ø Longueur : 1,5 m Symbole de câble : Li 9Y 11Y 4 x 0,34Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : min. 5000000 Vitesse de déplacement : max. 3,3 m/s. Course de déplacement : max. 5 m Accélération : max. 5 m/s2 Cycles de torsion : min. 1000000 Contrainte de torsion : ± 180°/M.MatièreLiberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance aux UV : oui Résistance chimique : bonne Résistance à l'huile : oui Résistance du lubrifiant de refroidissement : oui Résistance aux microbes : oui Résistance à l'hydrolyse : oui Inflammabilité FT2
