Pepperl+Fuchs 217324 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 2 m Nombr

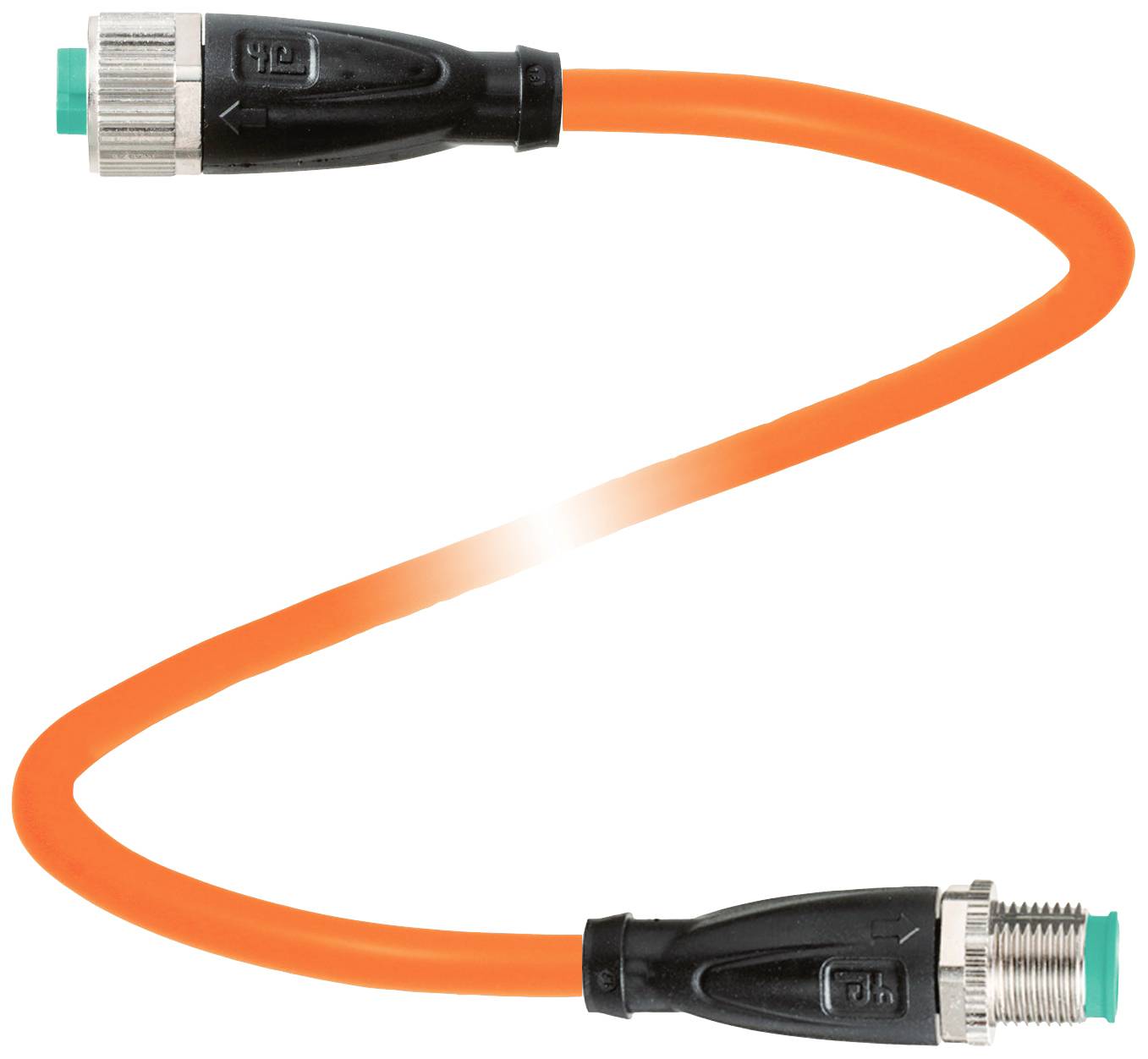

Un câble orange avec des extrémités noires. L'une des extrémités a un connecteur argenté et l'autre un connecteur vert.
Photo non contractuelle
Type de produit
Connecteur confectionné pour capteurs/actionneurs
Forme
fiche droite vers raccord droit
Norme de connecteur
Connectique Sensorik
Coté A
M12 femelle droit
Coté de raccordement B
M12 mâle droit
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 27 novembre
Nombre
Total (CHF 33.95 / pièce(s))
CHF 33.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type

V1-G-OR2M-POC-V1-G

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Forme

fiche droite vers raccord droit

Norme de connecteur

Connectique Sensorik

Coté A

M12 femelle droit

Coté de raccordement B

M12 mâle droit

Nombre de pôles

4

4

Longueur de câble

2 m

Materiau de la gaine

POC

Tension nominale

250 V DC/AC

Courant nominal

4 A

Courant nominal - arrondi

4 A

Section de raccordement (max.)

0.34 mm²

Ø extérieur

4.8 mm

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

connecteur femelle M12

Type de filetage côté du raccordement

M12 x 1

Type de filetage connexion des câbles et montage

M12 x 1

Codification

A

Matériau du contact

Au

Revêtement du contact

Au

IP68

IP69

Spécificités

sans halogène

Température min.

-40 °C

Température max.

150 °C

Type de fermeture

à vis

Référence fabricant

217324

Contenu

1 pc(s)

Diamètre de câble

4.8 mm

Ø câble max.

4.8 mm

Gamme de Ø de câble

4.8 mm (max)

Fonction de charge sans fil

non

Diam. câble

0,34 mm²

UKCA

oui

Documents & téléchargements

Fiche technique

Fiche technique 2629411 Pepperl+Fuchs 217324 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 2 m Nombr

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2629411 Pepperl+Fuchs 217324 Connecteur confectionné pour capteurs/actionneurs M12 x 1 fiche droite vers raccord droit 2 m Nombr

Description

Câble de raccordement femelle M12 sur connecteur mâle M12 à codage A, 4 pôles, câble TPE résistant à la soudure orange, longueur : 2 M.

Ce texte a été traduit par une machine.

Modèle

  • Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M12 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Données électriquesTension de fonctionnement : max. 250 V AC/DCCourant de fonctionnement : max. 4 AConformitéIndice de protection : en 60529Connecteur : connecteur M12 x 1 : IEC 61076-2-101INFLAMMABILITÉ : IEC 60332-1-2 , ISO 14572 , ISO 6722Sans halogène CEI 60754-2Résistance à l'hydrolyse : ISO 6722Résistance à l'huile : ISO 14572Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 120 °C (-40 °F) 248 °F) pour 20000 h | -40 ... 150 °C (-40 °C) 302 °F) pour 3000 h. Câble, mobile: -15... 120 °C (5... 248 °F) pour 20000 h | -15... 150 °C (5... 302 °F) pour 3000 h.Degré de pollution : 3Caractéristiques mécaniquesConnecteurs Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux et écrou hexagonal SW = 14 mm Cycles d'accouplement : min. 100Indice de protection : IP68 / IP68Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,8 mm Rayon de courbure : > 10 x diamètre du câble, déplacé | > 10 x diamètre du câble, fixé Siège de port de gaine : max. 50 N / 300 mm Couleur de la gaine : orange (similaire à RAL 2003) Nombre de conducteurs : 4 Section de câble : 0,34 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 19 x 0,16 mm Ø Longueur : 2 m Symbole de câble : Li 7Y 41X 4 x 0,34Aptitude à la chaîne de remorquage Cycles de torsion : min. 300000 Contrainte de torsion : ± 360°/ 30 cmMatièreLiberté DE LABORATOIRE : ouiSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Etanchéité: FKM Surface de contact : au Inflammabilité V-2Câble ; Manteau : POC Isolation du conducteur : ETFE Résistance au cordon de soudure : oui Résistance aux projections de soudure : oui Résistance à l'huile : oui Résistance à l'hydrolyse : oui Inflammabilité : ignifuge Réseau moléculaire : oui
