Name: Pepperl+Fuchs 207602 Connecteur confectionné pour capteurs/actionneurs M12 x 1 5 m Nombre de pôles: 4, 4 1 pc(s)
Brand: Pepperl+Fuchs
SKU: 2630581
Availability: BackOrder

Vaste choix technique
+3'500 grandes marques
Livraison offerte dès CHF 200.–
Retours simples et rapides

Conrad

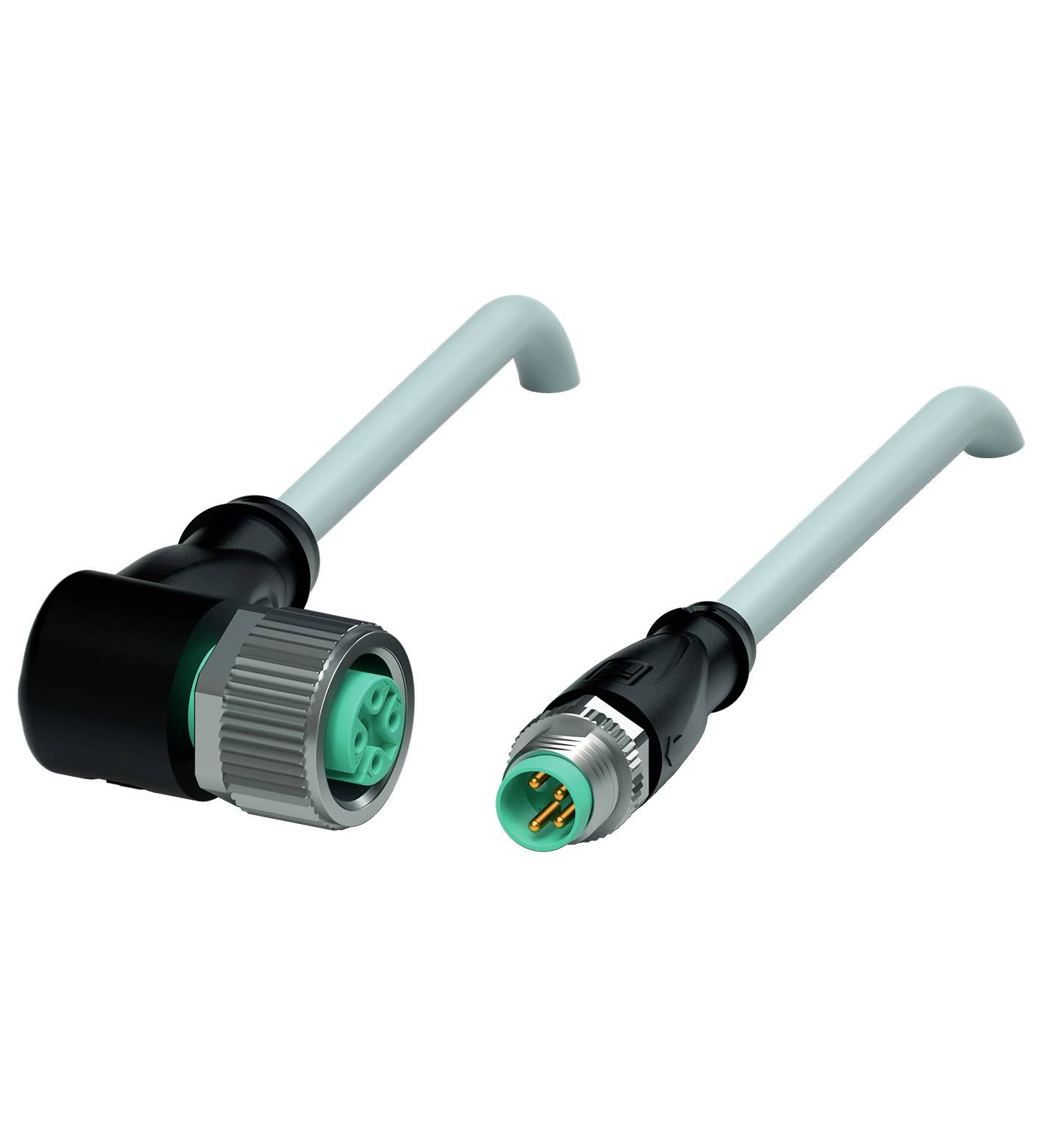

Deux connecteurs : À gauche, une fiche coudée à 90 degrés avec des connexions grise et verte ; à droite, une fiche droite avec un boîtier argenté.

Photo non contractuelle

Type de produit

Connecteur confectionné pour capteurs/actionneurs

Coté A

M12 femelle coudé

Coté de raccordement B

M8 mâle droit

Nombre de pôles

Longueur de câble

5 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 5 janvier 2027

Nombre

pièce(s)

Total (CHF 29.95 / pièce(s))

CHF 29.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Type: V1-W-5M-PUR-V31-GM

Type de produit: Connecteur confectionné pour capteurs/actionneurs

Coté A: M12 femelle coudé

Coté de raccordement B: M8 mâle droit

Nombre de pôles: 4
4

Longueur de câble: 5 m

Materiau de la gaine: PUR

Tension nominale: 30 V DC/AC

Courant nominal: 3 A

Courant nominal - arrondi: 3 A

Ø extérieur: 4.3 mm

Section de câble (câblage capteur/actioneeur): 0.25 mm²

Connexion: femelle

Type de filetage côté du raccordement: M12 x 1

Type de filetage connexion des câbles et montage: M8 x 1

Codification: A

Revêtement du contact: or (Au)

Section max.: 0.25 mm²

: IP67
IP68
IP69

Spécificités: pour chaîne porte-câbles

Température min.: -40 °C

Température max.: 90 °C

Type de fermeture: à vis

Référence fabricant: 207602

Contenu: 1 pc(s)

Diamètre de câble: 4.3 mm

Ø câble max.: 4.3 mm

Gamme de Ø de câble: 4.3 mm (max)

Fonction de charge sans fil: non

Diam. câble: 0,25 mm²

UKCA: non pertinent

Documents & téléchargements

Fiche technique

Fiche technique 2630581 Pepperl+Fuchs 207602 Connecteur confectionné pour capteurs/actionneurs M12 x 1 5 m Nombre de pôles: 4, 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 2630581 Pepperl+Fuchs 207602 Connecteur confectionné pour capteurs/actionneurs M12 x 1 5 m Nombre de pôles: 4, 4 1 pc(s)

Description

Câble de raccordement, M12 sur M8, câble PUR 4 pôles, longueur : 5 m, conducteurs : 4 x 0,25 mm2

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M8 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Données électriquesTension de fonctionnement : max. 30 V AC/DCCourant de fonctionnement : max. 3 AConformitéIndice de protection : en 60529Connecteur : connecteur M8 x 1 : IEC 61076-2-104 | connecteur M12 x 1 : IEC 61076-2-101Sans halogène : IEC 60754-1Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteur 1 Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 INDICE DE PROTECTION : IP67 / IP68 / IP69Connecteur 2 Couple de serrage : 0,4 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Indice de protection : IP67Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,3 mm Rayon de courbure : > 15 x diamètre du câble, déplacé | > 8 x diamètre du câble, fixé Siège de port de gaine : max. 60 N / 500 mm Couleur de la gaine : gris (similaire à RAL 7001) Nombre de conducteurs : 4 Section de câble : 0,25 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 14 x 0,15 mm Ø Longueur : 5 m Symbole de câble : Li 9Y 11Y 4 x 0,25Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : max. 50 / jour Vitesse de déplacement : max. 0,3 m/s.MatièreSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance chimique : bonne Résistance aux microbes : oui Résistance à l'hydrolyse : oui

Description

Câble de raccordement, M12 sur M8, câble PUR 4 pôles, longueur : 5 m, conducteurs : 4 x 0,25 mm2

Ce texte a été traduit par une machine.

Modèle

Données généralesConnecteur 1 Connexion : femelle Forme : M12 Modèle : coudé Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Connecteur 2 Connexion : mâle Forme : M8 Modèle : droit. Verrouillage : connexion à vis Nombre de pôles : 4 Codage : codage A.Données électriquesTension de fonctionnement : max. 30 V AC/DCCourant de fonctionnement : max. 3 AConformitéIndice de protection : en 60529Connecteur : connecteur M8 x 1 : IEC 61076-2-104 | connecteur M12 x 1 : IEC 61076-2-101Sans halogène : IEC 60754-1Conditions ambiantesTempérature ambiante Connecteur: -40 ... 90 °C (-40 °F) 194 °F) Câble, fixé: -40... 80 °C (-40 °F) 176 °F) ; Câble, mobile: -20... 80 °C (-4... 176 °F) ;Degré de pollution : 3Caractéristiques mécaniquesConnecteur 1 Couple de serrage : 0,6 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 INDICE DE PROTECTION : IP67 / IP68 / IP69Connecteur 2 Couple de serrage : 0,4 Nm Protection contre les secousses : fournie Montage de l'outil : bords longitudinaux Cycles d'accouplement : min. 100 Indice de protection : IP67Câble : conforme à la norme IEC/en 60228 (DIN VDE 0295) classe 5 Diamètre de la gaine : 4,3 mm Rayon de courbure : > 15 x diamètre du câble, déplacé | > 8 x diamètre du câble, fixé Siège de port de gaine : max. 60 N / 500 mm Couleur de la gaine : gris (similaire à RAL 7001) Nombre de conducteurs : 4 Section de câble : 0,25 mm2 Couleur du fil : Ader 1 : marron | Ader 2 : blanc | Ader 3 : bleu | Ader 4 : noir Structure du câble : 14 x 0,15 mm Ø Longueur : 5 m Symbole de câble : Li 9Y 11Y 4 x 0,25Aptitude à la chaîne de remorquage Cycles de chaîne de remorquage : max. 50 / jour Vitesse de déplacement : max. 0,3 m/s.MatièreSans halogène : ouiConnecteurs Raccord à vis : zinc moulé sous pression, nickelé Corps de la poignée : TPU, noir Surface de contact : au Inflammabilité V-2Câble ; Gaine : PUR à base de polyéther Isolation des fils : PP Résistance chimique : bonne Résistance aux microbes : oui Résistance à l'hydrolyse : oui
