PCE Instruments PCE-MFM 3800-ICA Analyseur de champ magnétique avec fonction d'analyseur de données
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 1’433.81 / pièce(s))
CHF 1’433.81
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Appareil de mesure de champ magnétique PCE Instruments PCE-MFM 3800-ICA
- Système de capteurs interchangeable (transversal inclus, Axial en option)
- Champ magnétique AC et DC
- Précision 0... 2400 Mt: ±1 % en MW.
- Précision 2400... 3500 Mt: ±3 % en MW.
- indication de fréquence
- Mesure de température
- Unités: Mt, G, A/cm, kA/m, Oe, WB/m²
- Écran couleur TFT de 2,8 pouces
- Enregistreur de données: 100 séries de mesures avec jusqu'à 21.000 points de mesure chacun
- Logiciel PC‑gratuit pour l'évaluation,‑la mesure en direct et l'exportation (.pdf et .csv)

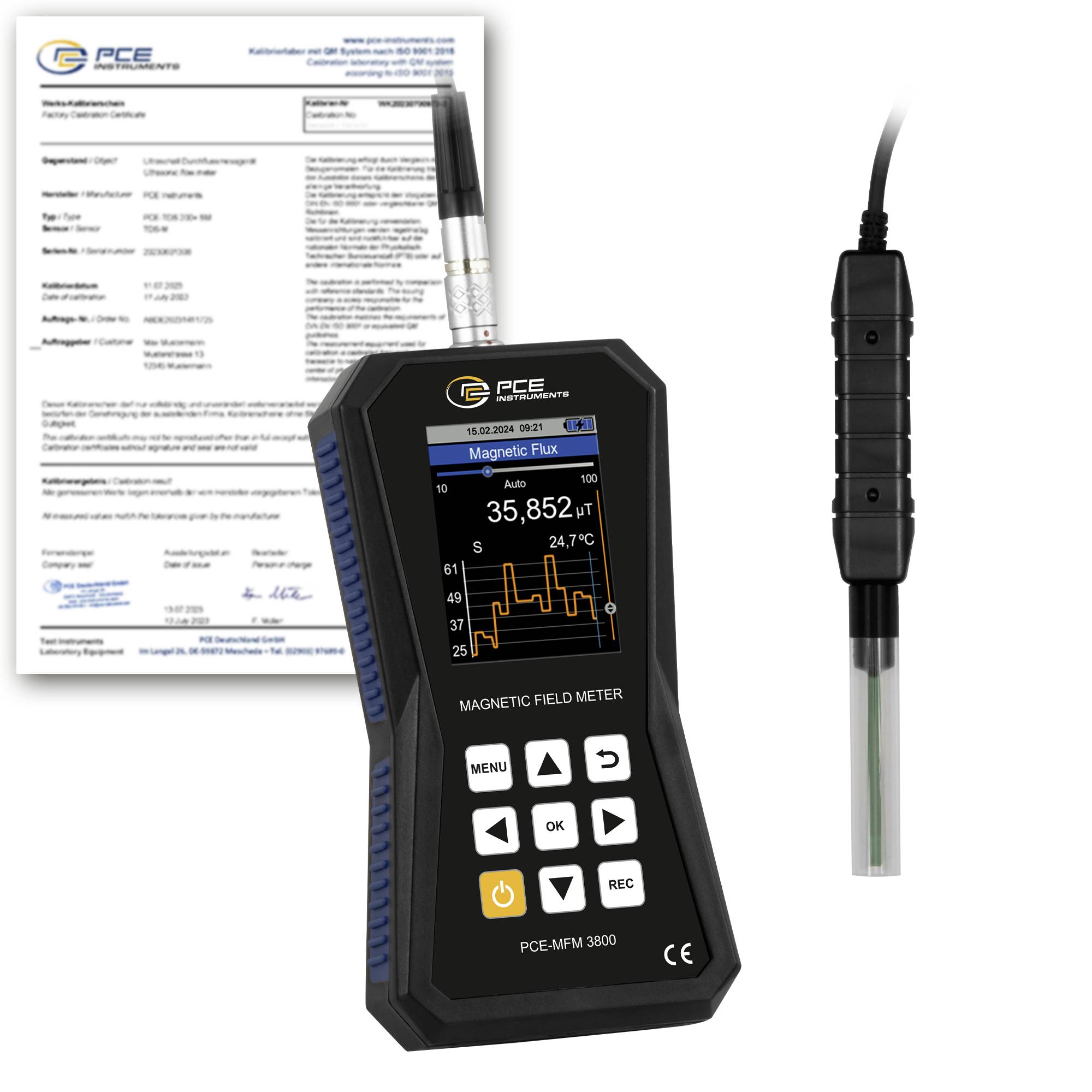

- Avec certificat d'étalonnage
Caractéristiques techniques
- Champ magnétique AC
- Plage de mesure 10 ... 3500 Mt
- Résolu 0,01 Mt
- Précision 0 … 2400 Mt: ±1 % v. MW.,2400 … 3500 Mt: ±3 % v. MW.
- Fréquence 10... 50 Hz
- Champ magnétique DC
- Plage de mesure -3500 ... +3500 Mt
- Résolu 0,01 Mt
- Précision 0 … 2400 Mt: ±1 % v. MW.,2400 … 3500 Mt: ±3 % v. MW.
- Température
- Plage de mesure : 0 ...14 pH 80 °C
- Résolution : 0,1 °C
- Précision ±0,4 °C
- Température
- Plage de mesure 32 ... 176 °F
- Résolution 0,18 °F
- Précision ±0,72 °F
- Sensor
- Longueur de câble: 140 cm

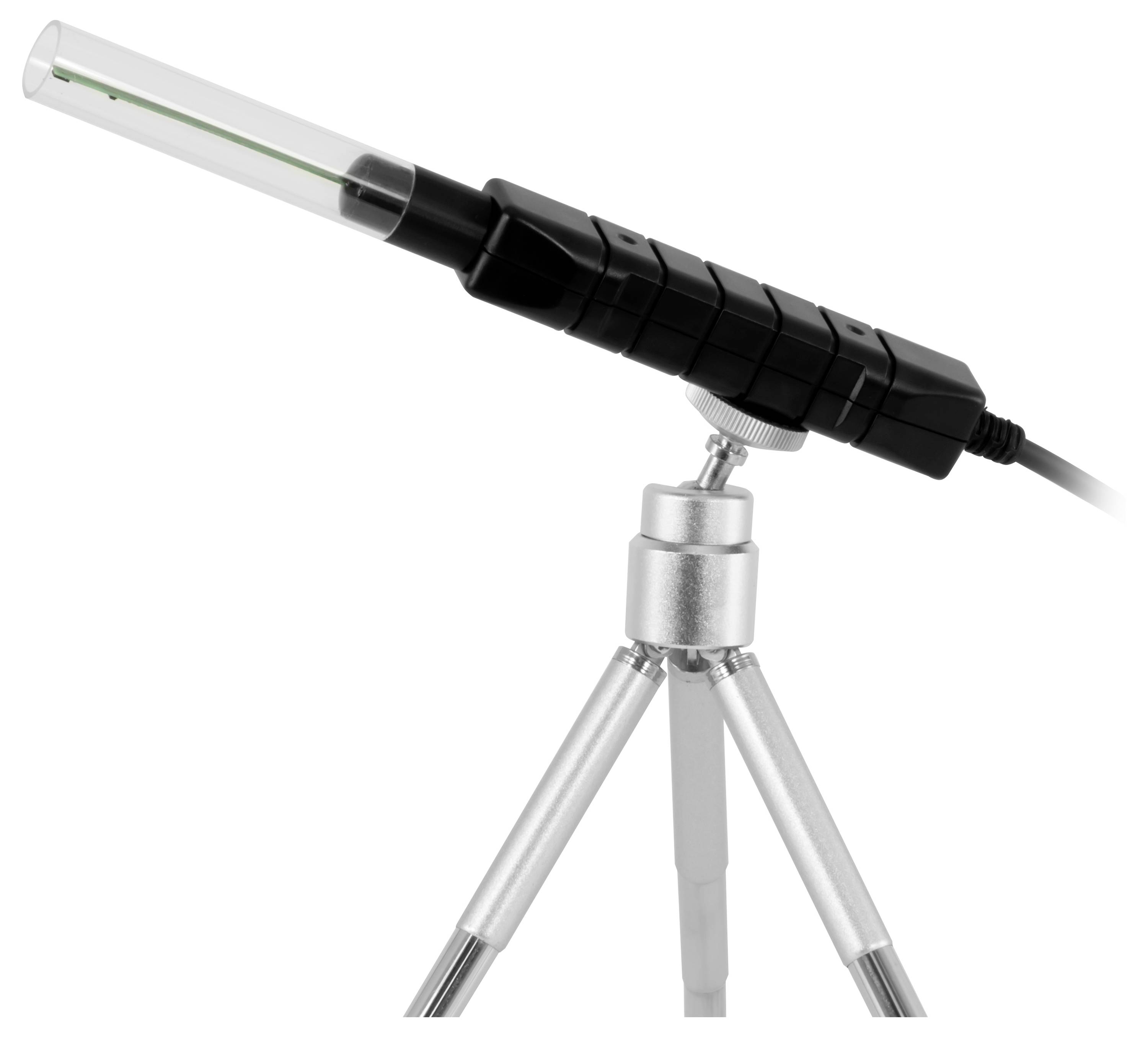

- Description supplémentaire Filetage du trépied: 1/4 pouces
- Dimensions de la tige: 57 × 4 × 1,7 mm (L × B × H)
- Caractéristiques techniques générales
- Fonctions de mesure HOLD, MAX, valeur moyenne
- Unité(s) Mt, G, Oe, WB/m², kA/m, a/cm
- Sens de mesure transversal
- Type d'écran LCD avec éclairage
- Taille de l'écran 2,8 pouces
- Mémoire de stockage interne
- Capacité de stockage 100 mesures
- Intervalle de mémoire de 1 s.
- Intervalle de stockage jusqu'à 24 heures

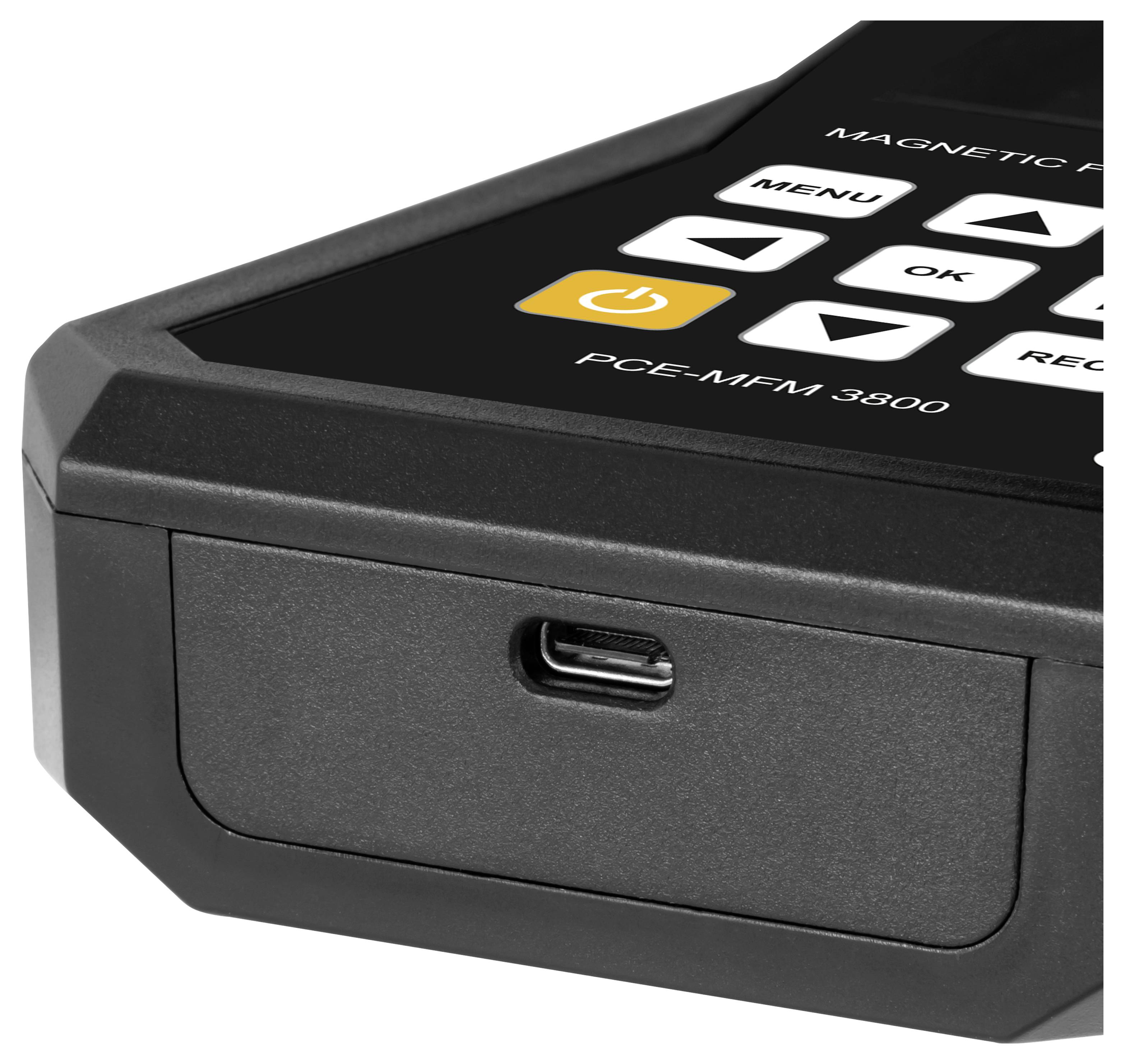

- Interface USB-C
- Durée de fonctionnement 24 h
- Durée de fonctionnement Informations supplémentaires en fonction de la luminosité de l'écran et de l'utilisation de l'enregistreur de données
- Arrêt automatique de ... à 1 ... 15 min.
- Langue de menu allemand, anglais (GB), anglais (US), français, espagnol, italien, néerlandais, portugais, turc, polonais, Russe, chinois, danois, japonais
- Classe de protection (appareil) IP52
- Alimentation USB 5 V c.c., 500 mA
- Batterie/batterie 1 x 3,7 V LP785060, batterie lithium-polymère
- Capacité : 2500 mAh
- Puissance 9,25 Wh
- Conditions de fonctionnement -20 ... 65 °C, 10 ... 95 % r.d..
- Conditions de stockage -20 ... 65 °C, 10 ... 95 % r.d..
- Dimensions ( L x l x H ) 168 x 85 x 32 mm
- Poids : 248 g
- Affichage (détails)
LCD avec éclairage 2,8"
- Type de produit
Analyseur de champ magnétique
- Gamme de fréquence
10 … 5000 Hz
- Alim.
3,7 V
- Dim.
(L x l) 168 mm x 85 mm
- Poids
248 g
- Spécificités
avec fonction d'analyseur de données
- Largeur
85 mm
- Longueur
168 mm
- Emballage sans plastique
Emballage sans plastique
Documents & téléchargements
Fiche technique
Fiche technique 3812618 PCE Instruments PCE-MFM 3800-ICA Analyseur de champ magnétique avec fonction d'analyseur de données
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3812618 PCE Instruments PCE-MFM 3800-ICA Analyseur de champ magnétique avec fonction d'analyseur de données
Description
**Mesureur de champ magnétique précis pour les applications DC et AC**
Le PCE‑MFM 3800 est un instrument de mesure de champ magnétique précis pour la détection de champs continus (DC) et alternatifs (AC) jusqu'à 3500 Mt. Avec une résolution de bout en bout de 0,01 Mt, il permet des mesures fiables allant des champs magnétiques très faibles aux champs magnétiques forts. De plus, l'appareil détecte des températures ambiantes de 0 à 80 °C afin de mieux évaluer les influences thermiques.
**Précision en fonction de la plage de mesure**
En fonction de l'intensité du champ, les indications de précision suivantes s'appliquent pour l'instrument de mesure du champ magnétique:
0 ... 2400 Mt: ±1 % de la valeur mesurée
2400 ... 3500 Mt: ±3 % de la valeur mesurée
Ces indications de plage facilitent l'évaluation des résultats de mesure sur l'ensemble du spectre DC‑.
**Flexible AC/DC‑Mesure avec trois modes de fonctionnement**
Le magnétomètre offre trois modes de détection des types de champ magnétique :
DC‑Mode pour les champs continus, AC‑Mode pour les champs interchangeables et AC/DC automatique‑Détection pour l'identification autonome du type de champ.
La sélection automatique de la plage garantit que la plage de mesure appropriée est toujours utilisée.
**Conversion d'unités directement dans l'appareil**
Le magnétomètre prend en charge diverses unités magnétiques, y compris Mt, G, Oe, WB/m², Ka/m et A/cm.
La conversion entre la densité de flux (Mt) et l'intensité du champ (A/cm) se fait automatiquement sur la base de la perméabilité sous vide :
1 A/cm correspond à une densité de flux de 0,1257 Mt dans l'air. Les valeurs mesurées peuvent ainsi être lues directement dans l'unité souhaitée sans effort supplémentaire.
**Système de capteurs modulaires pour applications polyvalentes**
Le PCE‑MFM 3800 dispose d'un système de capteurs modulaire avec connecteur push‑pull‑qui permet un changement de capteur rapide et sûr. Une sonde transversale est incluse dans la livraison ; une sonde axiale peut également être connectée. Grâce au concept modulaire, le magnétomètre peut être adapté de manière flexible à différentes tâches de mesure et situations de montage.

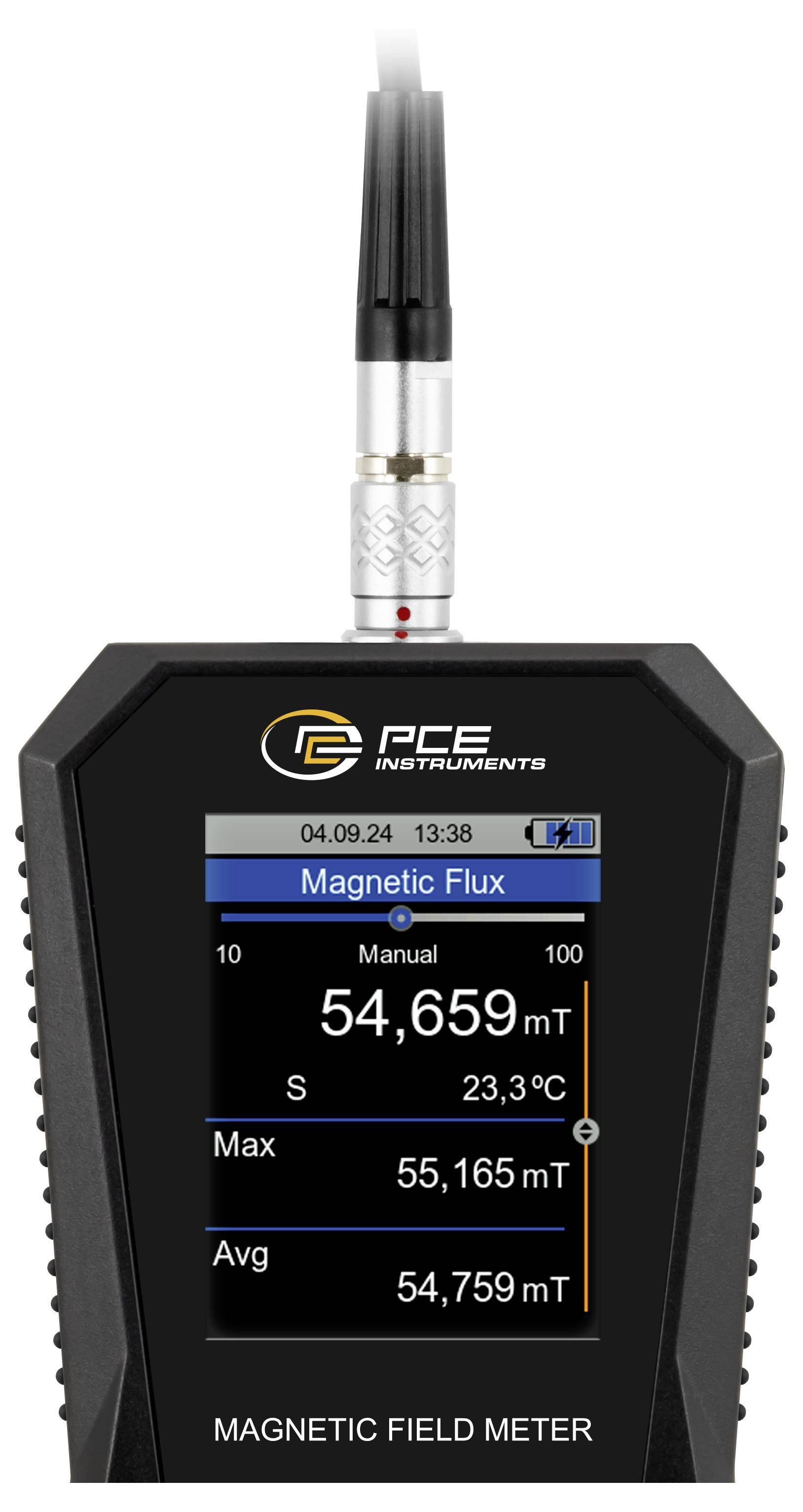

**Écran couleur, mémoire de données et USB‑C pour une évaluation confortable**
L'‑écran couleur‑2,8 pouces permet une représentation claire des valeurs en temps réel, des tendances ainsi que des valeurs de mesure maximales et moyennes.
**Autres fonctions :**
Enregistreur de données: 100 séries de mesures avec jusqu'à 21.000 points de mesure chacun
Interface USB‑C‑pour une transmission rapide des données
Logiciel PC‑gratuit pour l'évaluation,‑la mesure en direct et l'exportation (.pdf et .csv)
Le magnétomètre est donc parfaitement adapté à la documentation, à l'analyse et au contrôle de qualité.
**Convient à l'industrie, au laboratoire et au développement**
Grâce à la large plage de mesure, à la haute résolution et à la plage de température de fonctionnement étendue, le magnétomètre est adapté pour :
Essai de magnétisme résiduel
Analyse des aimants permanents
Essai des dispositifs de tension magnétique
Essai des matériaux et des composants
AC‑Mesures de terrain
Des missions de recherche et de développement
Ce texte a été traduit par une machine.
Le PCE‑MFM 3800 est un instrument de mesure de champ magnétique précis pour la détection de champs continus (DC) et alternatifs (AC) jusqu'à 3500 Mt. Avec une résolution de bout en bout de 0,01 Mt, il permet des mesures fiables allant des champs magnétiques très faibles aux champs magnétiques forts. De plus, l'appareil détecte des températures ambiantes de 0 à 80 °C afin de mieux évaluer les influences thermiques.
**Précision en fonction de la plage de mesure**
En fonction de l'intensité du champ, les indications de précision suivantes s'appliquent pour l'instrument de mesure du champ magnétique:
0 ... 2400 Mt: ±1 % de la valeur mesurée
2400 ... 3500 Mt: ±3 % de la valeur mesurée
Ces indications de plage facilitent l'évaluation des résultats de mesure sur l'ensemble du spectre DC‑.
**Flexible AC/DC‑Mesure avec trois modes de fonctionnement**
Le magnétomètre offre trois modes de détection des types de champ magnétique :
DC‑Mode pour les champs continus, AC‑Mode pour les champs interchangeables et AC/DC automatique‑Détection pour l'identification autonome du type de champ.
La sélection automatique de la plage garantit que la plage de mesure appropriée est toujours utilisée.
**Conversion d'unités directement dans l'appareil**
Le magnétomètre prend en charge diverses unités magnétiques, y compris Mt, G, Oe, WB/m², Ka/m et A/cm.
La conversion entre la densité de flux (Mt) et l'intensité du champ (A/cm) se fait automatiquement sur la base de la perméabilité sous vide :
1 A/cm correspond à une densité de flux de 0,1257 Mt dans l'air. Les valeurs mesurées peuvent ainsi être lues directement dans l'unité souhaitée sans effort supplémentaire.
**Système de capteurs modulaires pour applications polyvalentes**
Le PCE‑MFM 3800 dispose d'un système de capteurs modulaire avec connecteur push‑pull‑qui permet un changement de capteur rapide et sûr. Une sonde transversale est incluse dans la livraison ; une sonde axiale peut également être connectée. Grâce au concept modulaire, le magnétomètre peut être adapté de manière flexible à différentes tâches de mesure et situations de montage.
**Écran couleur, mémoire de données et USB‑C pour une évaluation confortable**
L'‑écran couleur‑2,8 pouces permet une représentation claire des valeurs en temps réel, des tendances ainsi que des valeurs de mesure maximales et moyennes.
**Autres fonctions :**
Enregistreur de données: 100 séries de mesures avec jusqu'à 21.000 points de mesure chacun
Interface USB‑C‑pour une transmission rapide des données
Logiciel PC‑gratuit pour l'évaluation,‑la mesure en direct et l'exportation (.pdf et .csv)
Le magnétomètre est donc parfaitement adapté à la documentation, à l'analyse et au contrôle de qualité.
**Convient à l'industrie, au laboratoire et au développement**
Grâce à la large plage de mesure, à la haute résolution et à la plage de température de fonctionnement étendue, le magnétomètre est adapté pour :
Essai de magnétisme résiduel
Analyse des aimants permanents
Essai des dispositifs de tension magnétique
Essai des matériaux et des composants
AC‑Mesures de terrain
Des missions de recherche et de développement
Ce texte a été traduit par une machine.

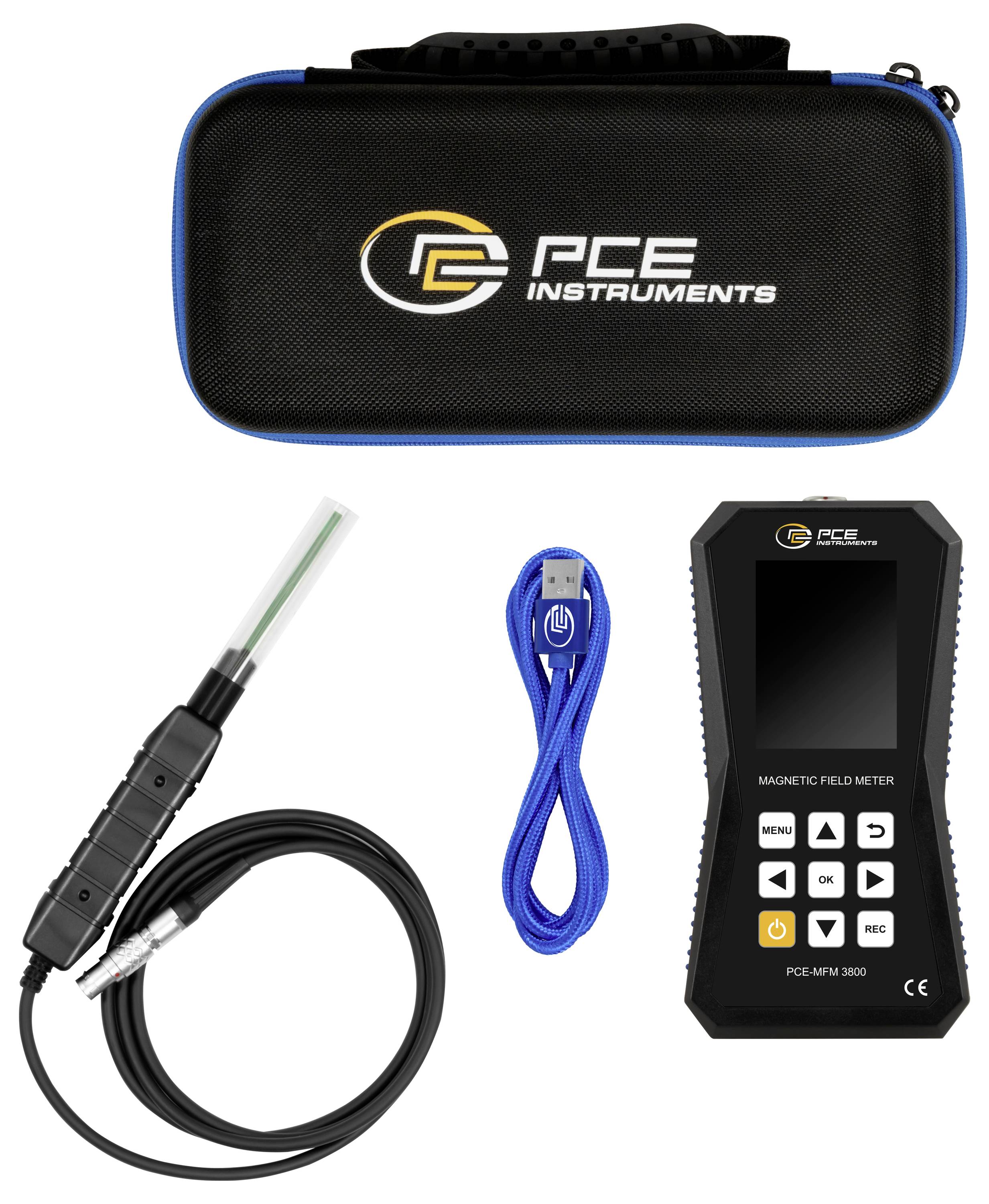

Contenu de la livraison
- 1 x détecteur de champ magnétique PCE-MFM 3800-ICA
- 1 x capteur Hall (transversal)
- 1 x câble USB-C.
- 1x mode d'emploi
- 1 x poche d'appareil
- 1 x certificat d'étalonnage ISO
