PCE Instruments PCE-830-2-ICA Analyseur de réseau étalonné (ISO) triphasé Mesures de l'énergie, avec fonction enregistre

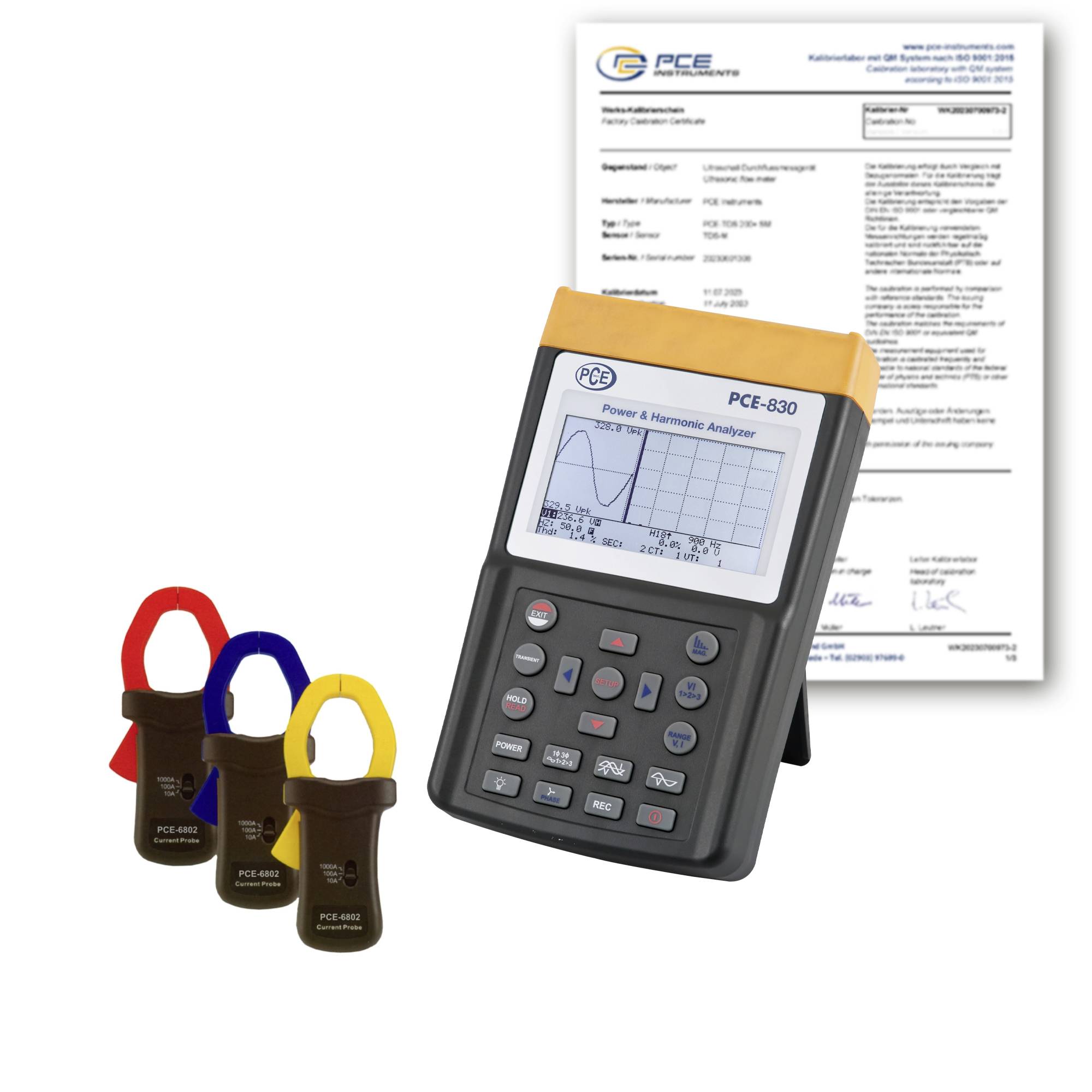

Analyseur de puissance et harmoniques PCE-830 avec trois capteurs de serrage et certificat d'étalonnage affiché derrière.
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le mar., 2 mars 2027
Nombre
Total (CHF 3'349.95 / pièce(s))
CHF 3'349.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Analyseur de brouillage de puissance PCE Instruments PCE-830-2-ICA

  • Analyse des réseaux 3Phases/4Conducteurs, 3Phases/3Conducteurs, 1Phase/2Conducteurs, 1Phase/3Conducteurs
  • Mesure de la valeur effective réelle (V 123 et I 123 )
  • MESURE DE LA PUISSANCE ACTIVE (W, KW, MW, GW)
  • Mesure de la puissance apparente et réactive (KVA, KVAR)
  • Facteur de puissance (PF), angle de phase (Φ)
  • Mesure du travail/de l'énergie (WH, KWH, KVARH, PFH)
  • Des mesures de courant allant de 0.1mA à 3000A permettent par exemple l'analyse des besoins en puissance de réserve
  • Une usine
  • Grand écran LCD avec jusqu'à 35 paramètres dans un seul écran (3P4W)
  • CT programmable (1 à 600) et PT (1 à 3000) ratios
  • Affichage des formes de tension et d'ondes de courant superposées
  • 512 Ko de mémoire avec intervalles d'enregistrement programmables (temps d'échantillonnage de 2 à 3000
  • Secondes, 17470 enregistrements pour 3 phases/4échelle système)
  • Sortie des formes d'onde, des paramètres de performance et des distorsions harmoniques
  • Très grand écran LCD à matrice de points avec rétroéclairage Heller
  • Puissance moyenne (AD en W, KW, MW)
  • Puissance maximale (MD en W, KW, MW) avec période programmable
  • Analyse des distorsions harmoniques jusqu'au 99ème ordre
  • Affichage jusqu'à 50 harmoniques dans un écran avec des formes d'onde
  • Affichage de la forme d'onde avec des valeurs de pointe (1024 valeurs mesurées/période)
  • Analyse des distorsions absolues (%THD-F)
  • Graphique de phase graphique avec 3 phases paramètres système
  • Capture jusqu'à 28 transitoires (temps + cycles) avec seuil programmable (%)
  • 3 phases Tension et Flux dissymétrie (VUR)
  • 3 phases de tension et de courant facteur de dissymétrie (d0%, d2%)
  • Interface USB optiquement isolée
  • Timer et calendrier intégrés pour l'enregistrement des données
  • max. Prise de courant pour pince de mesure de courant : PCE-6801 env. 30 mm, PCE-6802 env. 55 mm,
  • PCE-3007 env. 170 mm
  • Avec certificat d'étalonnage

Notre service pour vous

Caractéristiques techniques

  • Tension alternative AC
  • Plage de mesure 20 ... 500 V
  • Précision ±0,5 % ±5 digits
  • Courant alternatif (AC)
  • Plage de mesure 0,04 ... 1000 A
  • Précision ±0,5 % ±0,05 A
  • Protection contre les surcharges AC 200 A
  • Angle de phase
  • Plage de mesure -180 ... +180 °
  • Précision : 1 °
  • facteur de puissance
  • Plage de mesure : 0 ...14 pH 1
  • Précision ±0,04
  • Fréquence
  • Plage de mesure 45 ... 65 Hz
  • Résolution : 0,1 Hz
  • Précision 0,1 Hz
  • Caractéristiques techniques générales
  • Fonctions de mesure HOLD
  • Fréquence 50... 60 Hz
  • Type d'écran LCD avec éclairage
  • Taille de l'écran 4,9 pouces
  • Mémoire de stockage interne
  • Capacité de stockage 52420 valeurs
  • Intervalle de mémoire de 2 s.
  • Intervalle de stockage jusqu'à 3000 min.
  • Interface RS232, USB
  • Norme(s) IEC 61010
  • Diamètre maximal de câble : 55 mm
  • Norme de sécurité CAT III 600 V
  • Langue de menu Anglais (US)
  • Alimentation 12V
  • Type de connecteur Euro-prise
  • Batterie/batterie 8 x 1,5 V AA, manganèse alcaline
  • Capacité : 3000 mAh
  • Conditions de fonctionnement -10 ... 50 °C, 0 ... 75 % r.d..
  • Conditions de stockage -20 ... 60 °C, 0 ... 75 % r.d..
  • Dimensions ( L x l x H ) 257 x 155 x 57 mm
  • Autres dimensions Pince de mesure de courant PCE-6802 244 x 97 x 46 mm
  • Poids : 1160 g
  • Autres poids Pince de mesure de courant PCE-6802 600g
Fiche

Fiche creuse / connecteur rond DC

Type de produit

Analyseur de réseau

Catégorie de mesure

CAT III 600 V

Affichage (détails)

Grand écran LCD avec jusqu'à 35 paramètres dans un seul écran (3P4W)

Détection de phase

oui

ISO

Alim.

12 V

Dim.

(L x l x H) 257 x 155 x 57 mm

Poids

1160 g

Service de calibration

Calibration ISO pour les grandeurs de mesure électriques / mesureur de puissance; certificat d'étalonnage ISO inclus

Type de mesure

triphasé

Spécificités

Mesures de l'énergie

avec fonction enregistreur

avec pince ampèremétrique

Largeur

155 mm

Hauteur

57 mm

Longueur

257 mm

Interfaces

RS-232

USB

Emballage sans plastique

Emballage sans plastique

Documents & téléchargements

Fiche technique

Fiche technique 3812429 PCE Instruments PCE-830-2-ICA Analyseur de réseau étalonné (ISO) triphasé Mesures de l'énergie, avec fonction enregistre

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3812429 PCE Instruments PCE-830-2-ICA Analyseur de réseau étalonné (ISO) triphasé Mesures de l'énergie, avec fonction enregistre

Description

L'analyseur de panne de puissance sert à la mesure monophasée à triphasée des grandeurs électriques dans le réseau de courant alternatif. Non seulement les mesures "normales" telles que la tension, le courant, la fréquence, la puissance et l'énergie sont déterminées à l'aide de l'analyseur de panne de puissance, mais aussi les valeurs requises selon la norme EN50160, telles que les harmoniques, les harmoniques intermédiaires et les asymétrie, sont affichées. Les perturbations du réseau, telles que les interruptions, les cambriolages, les surtensions temporaires ou transitoires (à partir de 16US de durée), peuvent être déterminées avec leurs valeurs correspondantes. La matrice de points LCD très contrastée et rétroéclairée affiche jusqu'à 35 paramètres simultanément. Jusqu'à 3 pinces électriques peuvent être adaptées simultanément.

En mode enregistreur de données, jusqu'à 17470 valeurs mesurées (3 phases/4 conducteurs), dans le cas le plus simple, jusqu'à 52400 valeurs mesurées (1 phase/2 conducteurs) peuvent être stockées sur 85 ensembles de données. Cet analyseur de panne de puissance peut donc être utilisé de manière optimale pour une analyse à long terme. Les valeurs de mesure collectées dans l'appareil peuvent être transférées à un PC à volonté et évaluées à l'aide du logiciel d'analyse correspondant. La livraison comprend tout ce dont WAS vous avez besoin pour mesurer et évaluer (y compris le logiciel et le câble de données). L'analyseur de panne de puissance est livré calibré en usine, mais peut également être calibré en laboratoire et certifié ISO (en cas de première commande ou de recalibrage, par exemple chaque année).

Ce texte a été traduit par une machine.

Contenu de la livraison

  • 1 x analyseur de brouillage de puissance PCE-830-2-ICA
  • 3 x pince électrique PCE-6802 (1000A)
  • 4x pince de préhension isolée
  • 4 x câble de mesure de sécurité par 3M long
  • 8 piles LR03 1,5 V
  • 1 x bloc d'alimentation
  • 1 x poche d'appareil
  • 1 x câble PC USB
  • 1 x logiciel (en anglais)
  • 1x mode d'emploi
  • 1 x certificat d'étalonnage ISO
