Name: PCE Instruments PCE-830-1-ICA Analyseur de réseau étalonné (ISO) triphasé Mesures de l'énergie, avec fonction enregistre
Brand: PCE Instruments
SKU: 3812428
Availability: BackOrder

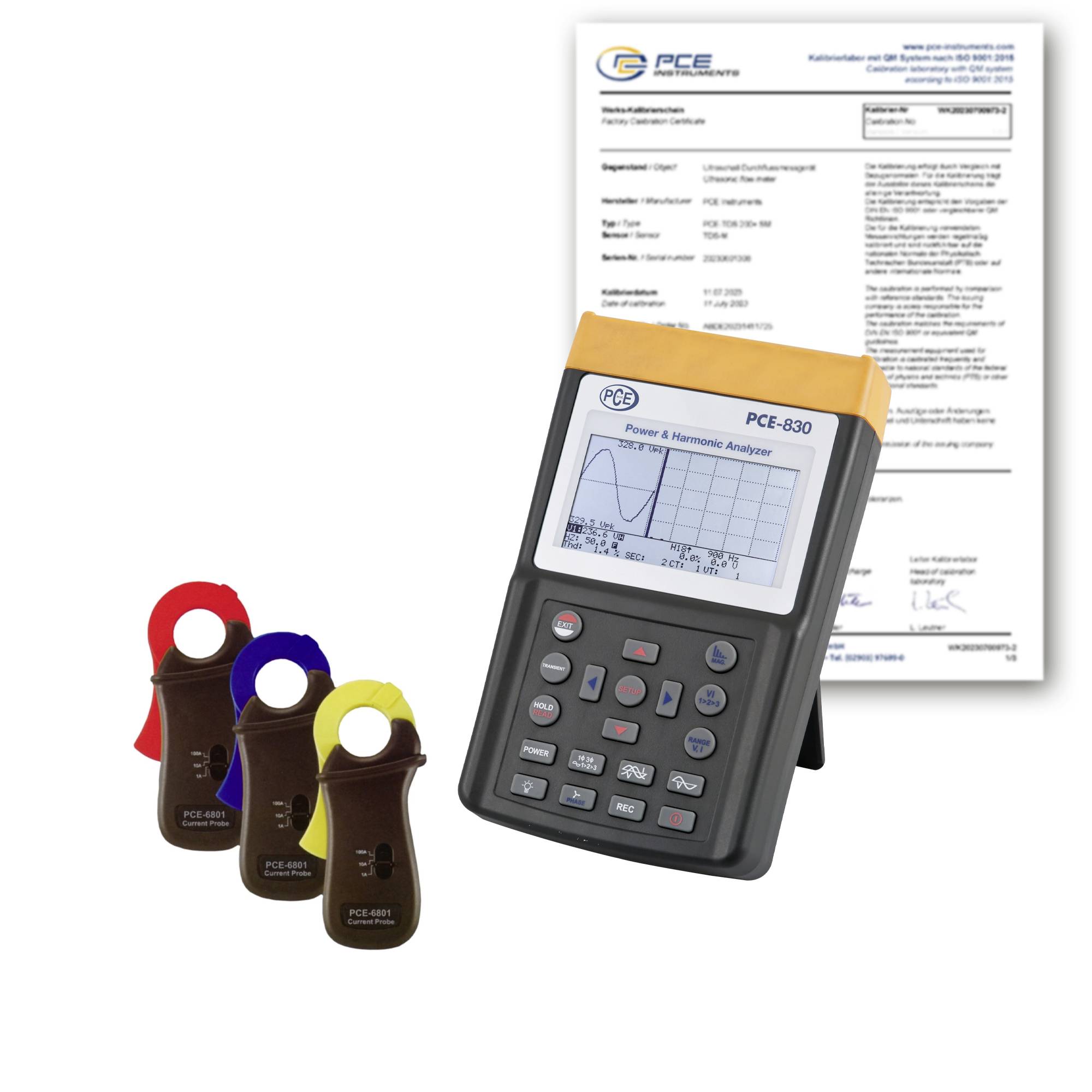

Analyseur de puissance et d'harmoniques PCE-830 avec trois pinces ampérométriques de couleur et un document de certification derrière.

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mar., 19 janvier 2027

Nombre

pièce(s)

Total (CHF 3'049.95 / pièce(s))

CHF 3'049.95

Prix TVA incl.

Livraison gratuite

uniquement CHF 160.00

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Analyseur de brouillage de puissance PCE Instruments PCE-830-1-ICA

Analyse des réseaux 3Phases/4Conducteurs, 3Phases/3Conducteurs, 1Phase/2Conducteurs, 1Phase/3Conducteurs
Mesure de la valeur effective réelle (V 123 et I 123 )
MESURE DE LA PUISSANCE ACTIVE (W, KW, MW, GW)
Mesure de la puissance apparente et réactive (KVA, KVAR)
Facteur de puissance (PF), angle de phase (Φ)
Mesure du travail/de l'énergie (WH, KWH, KVARH, PFH)
Des mesures de courant allant de 0.1mA à 3000A permettent par exemple l'analyse des besoins en puissance de réserve
Une usine
Grand écran LCD avec jusqu'à 35 paramètres dans un seul écran (3P4W)
CT programmable (1 à 600) et PT (1 à 3000) ratios
Affichage des formes de tension et d'ondes de courant superposées
512 Ko de mémoire avec intervalles d'enregistrement programmables (temps d'échantillonnage de 2 à 3000
Secondes, 17470 enregistrements pour 3 phases/4échelle système)
Sortie des formes d'onde, des paramètres de performance et des distorsions harmoniques
Très grand écran LCD à matrice de points avec rétroéclairage Heller
Puissance moyenne (AD en W, KW, MW)
Puissance maximale (MD en W, KW, MW) avec période programmable
Analyse des distorsions harmoniques jusqu'au 99ème ordre
Affichage jusqu'à 50 harmoniques dans un écran avec des formes d'onde
Affichage de la forme d'onde avec des valeurs de pointe (1024 valeurs mesurées/période)
Analyse des distorsions absolues (%THD-F)
Graphique de phase graphique avec 3 phases paramètres système
Capture jusqu'à 28 transitoires (temps + cycles) avec seuil programmable (%)
3 phases Tension et Flux dissymétrie (VUR)
3 phases de tension et de courant facteur de dissymétrie (d0%, d2%)
Interface USB optiquement isolée
Timer et calendrier intégrés pour l'enregistrement des données
max. Prise de courant pour pince de mesure de courant : PCE-6801 env. 30 mm, PCE-6802 env. 55 mm,
PCE-3007 env. 170 mm
Avec certificat d'étalonnage

Notre service pour vous

Caractéristiques techniques

Tension alternative AC
Plage de mesure 20 ... 500 V
Précision ±0,5 % ±5 digits
Courant alternatif (AC)
Plage de mesure 0,04 ... 100 A
Précision ±0,5 % ±0,05 A
Protection contre les surcharges AC 200 A
Angle de phase
Plage de mesure -180 ... +180 °
Précision : 1 °
facteur de puissance
Plage de mesure : 0 ...14 pH 1
Précision ±0,04
Fréquence
Plage de mesure 45 ... 65 Hz
Résolution : 0,1 Hz
Précision 0,1 Hz
Caractéristiques techniques générales
Fonctions de mesure HOLD
Fréquence 50... 60 Hz
Type d'écran LCD avec éclairage
Taille de l'écran 4,9 pouces
Mémoire de stockage interne
Capacité de stockage 52420 valeurs
Intervalle de mémoire de 2 s.
Intervalle de stockage jusqu'à 3000 min.
Interface RS232, USB
Norme(s) IEC 61010
Diamètre maximal de câble : 30 mm
Norme de sécurité CAT III 600 V
Langue de menu Anglais (US)
Alimentation 12V
Type de connecteur Euro-prise
Batterie/batterie 8 x 1,5 V AA, manganèse alcaline
Capacité : 3000 mAh
Conditions de fonctionnement -10 ... 50 °C, 0 ... 75 % r.d..
Conditions de stockage -20 ... 60 °C, 0 ... 75 % r.d..
Dimensions ( L x l x H ) 257 x 155 x 57 mm
Autres dimensions Pince de mesure de courant PCE-6801 210 x 62 x 36 mm
Poids : 1160 g
Autres poids Pince de mesure de courant PCE-6801 200g

Fiche: Fiche creuse c.c. / raccord d'alimentation

Type de produit: Analyseur de réseau

Catégorie de mesure: CAT III 600 V

Affichage (détails): LCD avec éclairage

Détection de phase: oui

Détection du conducteur de mise à la terre: non

: ISO

Alim.: 12 V

Dim.: (L x l x H) 257 x 155 x 57 mm

Poids: 1160 g

Service de calibration: Tension, courant, puissance

Type de mesure: triphasé

Spécificités: Mesures de l'énergie
avec fonction enregistreur
avec pince ampèremétrique

Largeur: 155 mm

Hauteur: 57 mm

Longueur: 257 mm

Interfaces: USB
RS-232

Emballage sans plastique: Emballage sans plastique

Documents & téléchargements

Fiche technique

Fiche technique 3812428 PCE Instruments PCE-830-1-ICA Analyseur de réseau étalonné (ISO) triphasé Mesures de l'énergie, avec fonction enregistre

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3812428 PCE Instruments PCE-830-1-ICA Analyseur de réseau étalonné (ISO) triphasé Mesures de l'énergie, avec fonction enregistre

Description

L'analyseur de panne de puissance sert à la mesure monophasée à triphasée des grandeurs électriques dans le réseau de courant alternatif. Non seulement les mesures "normales" telles que la tension, le courant, la fréquence, la puissance et l'énergie sont déterminées à l'aide de l'analyseur de panne de puissance, mais aussi les valeurs requises selon la norme EN50160, telles que les harmoniques, les harmoniques intermédiaires et les asymétrie, sont affichées. Les perturbations du réseau, telles que les interruptions, les cambriolages, les surtensions temporaires ou transitoires (à partir de 16US de durée), peuvent être déterminées avec leurs valeurs correspondantes. La matrice de points LCD très contrastée et rétroéclairée affiche jusqu'à 35 paramètres simultanément.

Jusqu'à 3 pinces électriques peuvent être adaptées simultanément. En mode enregistreur de données, jusqu'à 17470 valeurs mesurées (3 phases/4 conducteurs), dans le cas le plus simple, jusqu'à 52400 valeurs mesurées (1 phase/2 conducteurs) peuvent être stockées sur 85 ensembles de données. Cet analyseur de panne de puissance peut donc être utilisé de manière optimale pour une analyse à long terme. Les valeurs de mesure collectées dans l'appareil peuvent être transférées à un PC à volonté et évaluées à l'aide du logiciel d'analyse correspondant. La livraison comprend tout ce dont WAS vous avez besoin pour mesurer et évaluer (y compris le logiciel et le câble de données). L'analyseur de panne de puissance est livré calibré en usine, mais peut également être calibré en laboratoire et certifié ISO (en cas de première commande ou de recalibrage, par exemple chaque année).

Ce texte a été traduit par une machine.
