PCE Instruments PCE-3500-ICA Duromètre étalonné (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB
EAN :
N° réf. fabricant :
Code produit :
Fiche technique (PDF)
Nombre
Total (CHF 3’931.50 / pièce(s))
CHF 3’931.50
excl. TVA
Livraison gratuite
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Testeur de dureté à ultrasons PCE Instruments PCE-3500-ICA
- Mesure selon la méthode UCI
- Examen de HRC, HRB, HV, HB, MPa
- Sens de mesure 360°
- Grand écran LCD couleur
- Avec fonction de stockage via carte SD

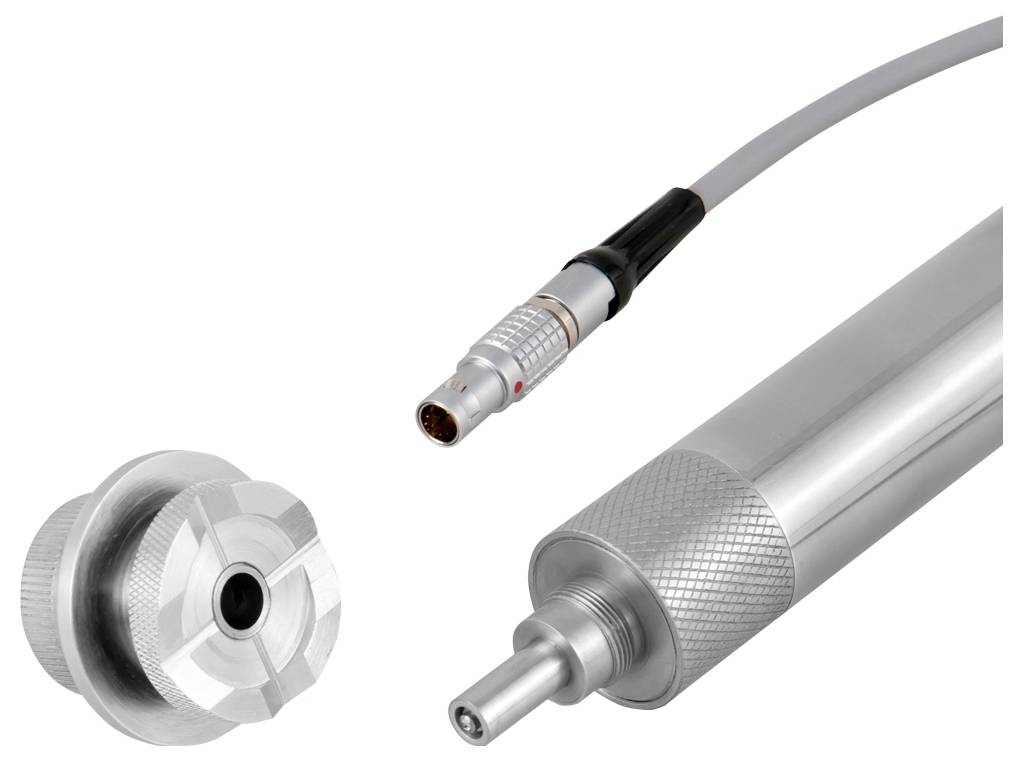

- Adaptable à différentes sondes de contrôle
- Marche caractéristique du matériau pré-étalonnée
- Évaluation possible par logiciel

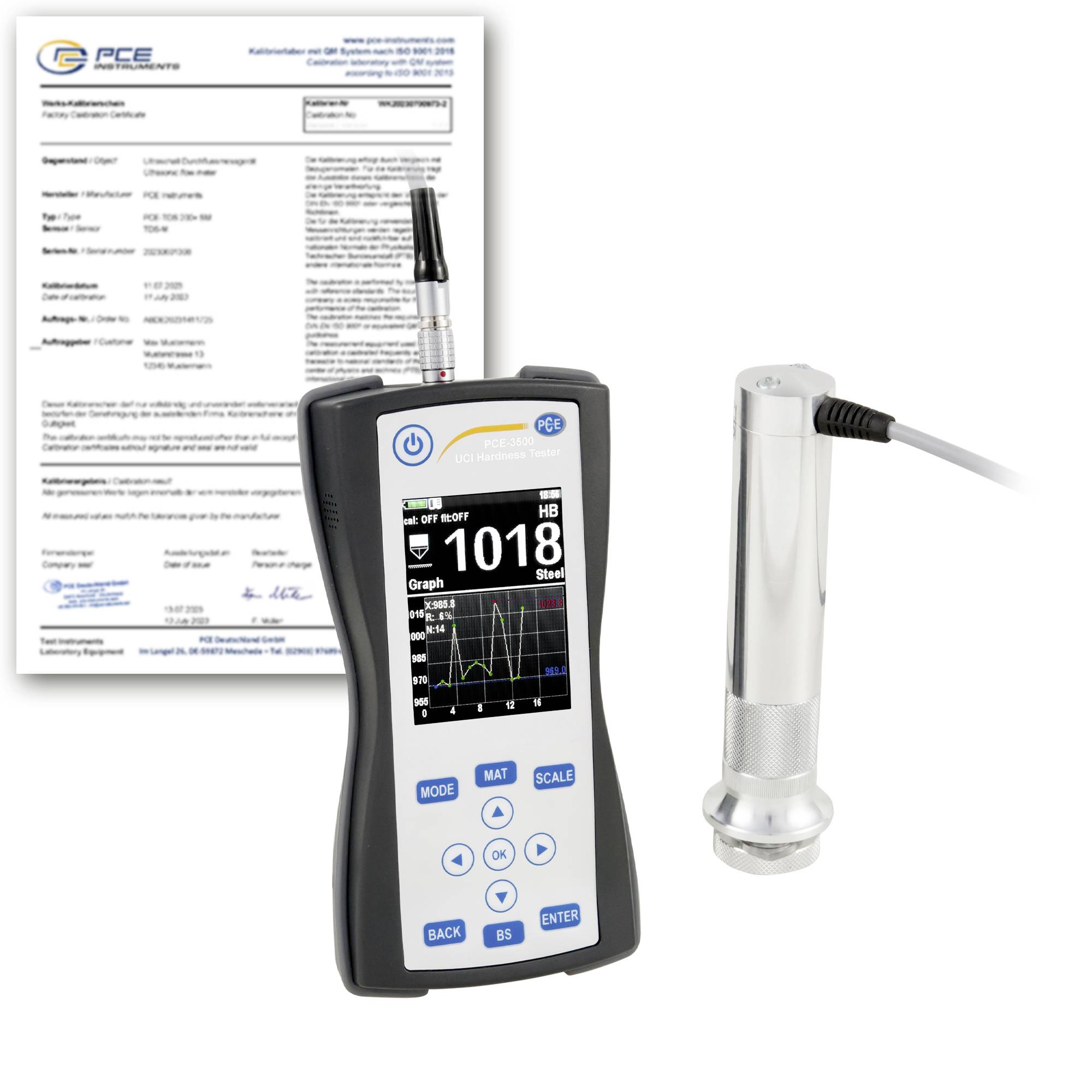

- Avec certificat d'étalonnage
Caractéristiques techniques
- dureté
- Plage de mesure 230 ... 940 H
- Résolution 1 HV
- Précision ,±3 % HV
- dureté
- Plage de mesure 20 ... 70 HRC
- Résolution 0,1 HRC
- Précision ±1,5 HRC
- dureté
- Plage de mesure 90 ... 650 HB
- Définition 1 HB
- Précision ±3 % HB
- Caractéristiques techniques générales
- Fonctions de mesure MIN, max, valeur moyenne
- Fonctions de mesure (information complémentaire) Mesure individuelle, nombre de mesures, moyenne, écart type, coefficient de variation, Histogramme, mode Smart (filtre les aberrants)
- Principe de mesure Ultrasonic-Contact-Impedance
- Écran de type LCD Écran graphique avec éclairage
- Taille de l'écran 2,8 pouces
- Support de mémoire : carte SD,
- Capacité mémorielle de 2 To
- Interface carte SD, mini-USB
- Norme(s) ASTM A1038
- Surface de mesure minimale 1 mm
- Surface de mesure Information complémentaire Épaisseur minimale du matériau: 1 mm (sonde UCI uniquement)
- Matériaux acier, fonte, acier inoxydable, aluminium, bronze
- Résolution de la caméra 320 x 240,640 x 480
- Durée de fonctionnement 10 h
- Arrêt automatique de ... à 1 ... 30 min.
- Angle de mesure 360°
- Appareil de frappe type D
- Échelles de dureté HRC, HB, HV, HRB, MPa
- Corps d'essai 136 ° Vickers Diamant
- Résistance à la traction 370... 1740 MPa
- Langue de menu anglais (US), russe, anglais (GB), français, portugais, Polonais, Ukrainien
- Classe de protection (appareil) IP54
- Alimentation électrique primaire: 100 ... 240 V c.a. | 50/60 Hz,Secondaire : 5 V c.c. / 2 A
- Type de connecteur Euro-prise
- Batterie/batterie 3 x 1,2 V AA, batterie nickel-hydrure métallique
- Capacité : 2600 mAh
- Conditions de fonctionnement -20 ... 40 °C, 30 ... 80 % r.d..
- Conditions de stockage -20 ... 40 °C, 30 ... 80 % r.d..
- Dimensions ( L x l x H ) 168 x 85 x 40 mm
- Poids : 223 g
- Type de produit
Duromètre
- Gamme de mesure
230 - 940 HV, 20 - 70 HRC, 650 HB
- Type d'affichage
LCD
- Dim.
(L x l x H) 168 x 85 x 40 mm
- Poids
223 g
- Tension de fonctionnement
3.6 V
- Contenu
1 pc(s)
- Largeur
85 mm
- Hauteur
40 mm
- Longueur
168 mm
- Interfaces
carte SD
mini-USB
ISO
- Emballage sans plastique
Emballage sans plastique
Documents & téléchargements
Fiche technique
Fiche technique 3812417 PCE Instruments PCE-3500-ICA Duromètre étalonné (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3812417 PCE Instruments PCE-3500-ICA Duromètre étalonné (ISO) 230 - 940 HV, 20 - 70 HRC, 650 HB
Description
L'appareil d'essai de dureté à ultrasons sert à la mesure de dureté non destructive des composants métalliques. L'appareil d'essai de dureté à ultrasons fonctionne selon la procédure d'impédance de contact ultrasonique. Dans le procédé UCI, un diamant Vickers est excité par résonance propre sur la sonde d'essai. En appuyant sur la sonde d'essai, la fréquence de vibration est atténuée en fonction de la dureté de la surface et en fonction du module E de l'ouverture d'usine et de la surface de contact. Le décalage de fréquence qui en résulte permet de déterminer la dureté de la surface en tenant compte d'une courbe caractéristique du matériau.

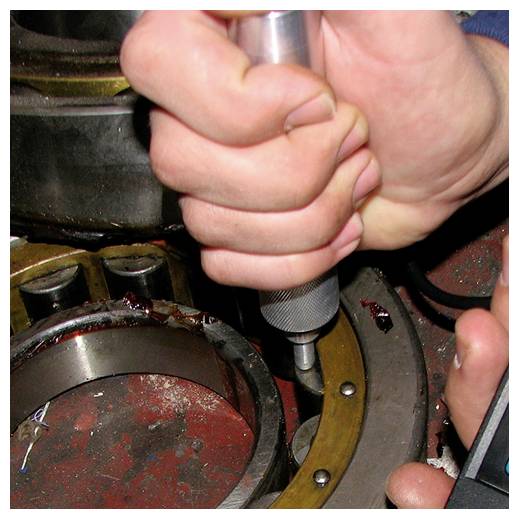

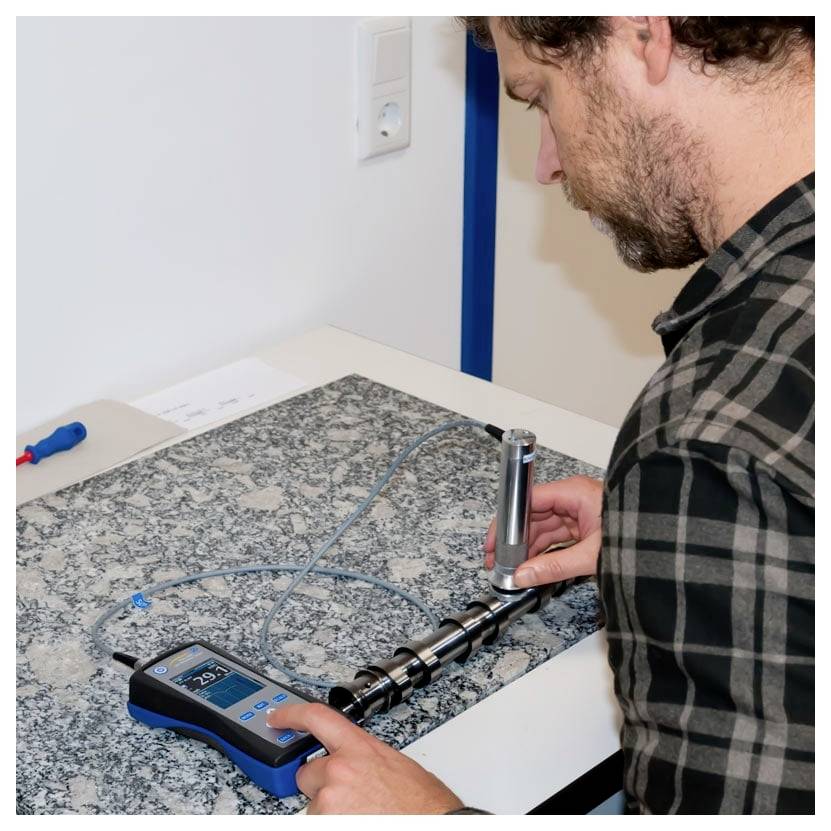

L'appareil d'essai de dureté à ultrasons fonctionne de manière non destructive. Bien qu'une petite impression microscopique se forme dans la surface, elle n'est généralement pas visible avec l'œil. En raison de la faible profondeur de pénétration du diamant Vickers, l'appareil d'essai de dureté à ultrasons est particulièrement adapté aux composants durcis par couche de bord tels qu'ils sont produits par exemple lors de la nitration ou de la trempe par induction. On trouve des cas d'utilisation typiques pour les outils de découpe, les presses, les composants à paroi mince, les engrenages, les aubes de turbine, Arbre à cames ou soudures. L'appareil d'essai de dureté à ultrasons convient également à de nombreuses autres applications dans le domaine des essais de dureté. Grâce à des sondes interchangeables avec différentes forces de serrage, les applications les plus diverses peuvent être couvertes.

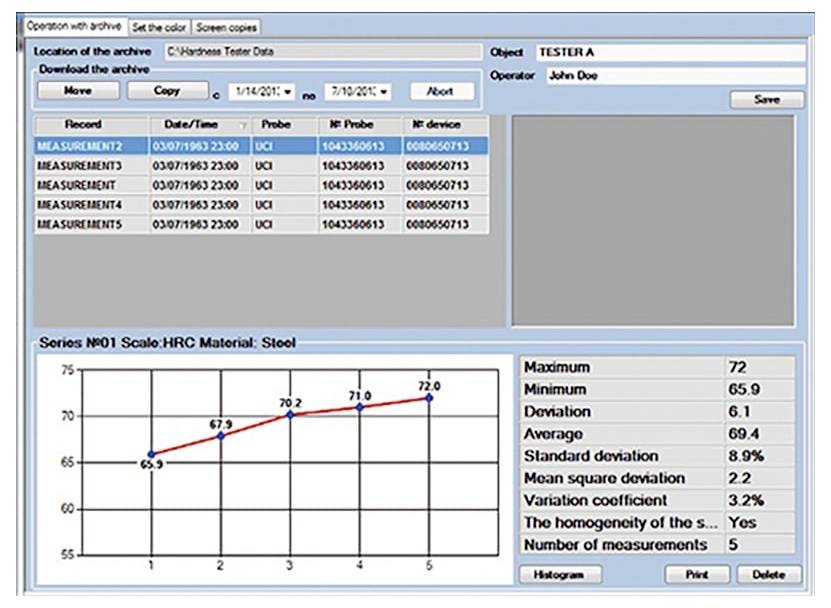

Après avoir mesuré la dureté d'un composant, l'appareil d'essai de dureté à ultrasons affiche différentes valeurs statistiques telles que Min./Max. Et des moyennes. De même, l'écart type et d'autres coefficients peuvent être déterminés, la représentation d'un histogramme est également possible. Étant donné que l'appareil d'essai de dureté à ultrasons dispose d'une mémoire interne, l'évaluation des données de mesure peut être effectuée après la mesure via un logiciel. Le lien de téléchargement vers le logiciel se trouve dans le manuel d'utilisation.
Ce texte a été traduit par une machine.
L'appareil d'essai de dureté à ultrasons fonctionne de manière non destructive. Bien qu'une petite impression microscopique se forme dans la surface, elle n'est généralement pas visible avec l'œil. En raison de la faible profondeur de pénétration du diamant Vickers, l'appareil d'essai de dureté à ultrasons est particulièrement adapté aux composants durcis par couche de bord tels qu'ils sont produits par exemple lors de la nitration ou de la trempe par induction. On trouve des cas d'utilisation typiques pour les outils de découpe, les presses, les composants à paroi mince, les engrenages, les aubes de turbine, Arbre à cames ou soudures. L'appareil d'essai de dureté à ultrasons convient également à de nombreuses autres applications dans le domaine des essais de dureté. Grâce à des sondes interchangeables avec différentes forces de serrage, les applications les plus diverses peuvent être couvertes.
Après avoir mesuré la dureté d'un composant, l'appareil d'essai de dureté à ultrasons affiche différentes valeurs statistiques telles que Min./Max. Et des moyennes. De même, l'écart type et d'autres coefficients peuvent être déterminés, la représentation d'un histogramme est également possible. Étant donné que l'appareil d'essai de dureté à ultrasons dispose d'une mémoire interne, l'évaluation des données de mesure peut être effectuée après la mesure via un logiciel. Le lien de téléchargement vers le logiciel se trouve dans le manuel d'utilisation.
Ce texte a été traduit par une machine.

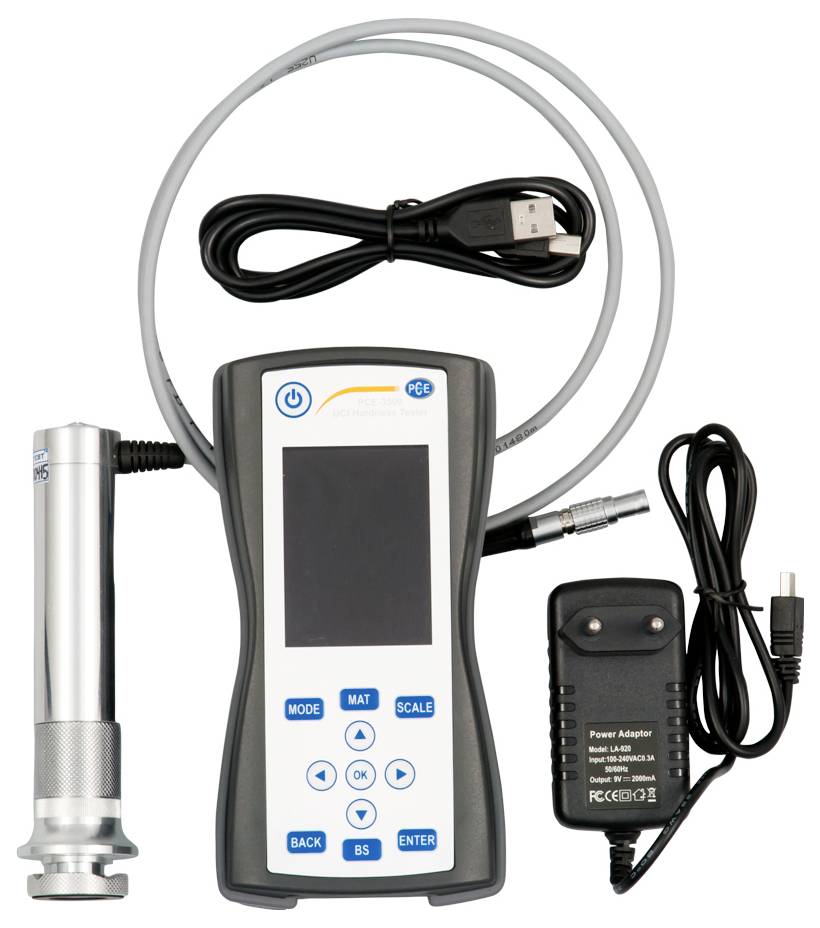

Contenu de la livraison
- 1 x testeur de dureté à ultrasons PCE-3500-ICA

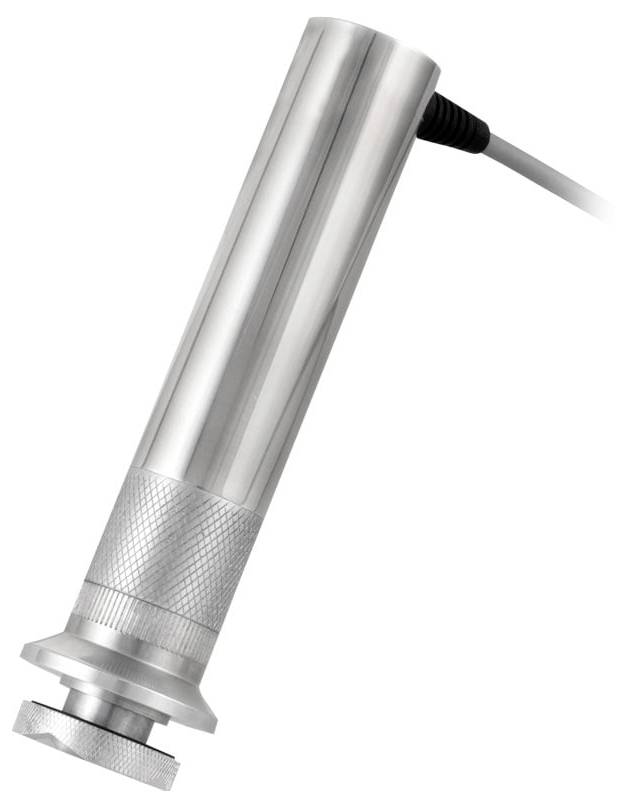

- 1 sonde UCI 50 N
- 1 x bloc d'essai 44,6 HRC
- 1 x 2 carte SD GB (intégrée)
- 1 x câble mini-USB
- 1 x logiciel PC (disponible par lien)
- 1 x bloc d'alimentation 5 V, 2 A
- 3 piles AA 1,2 V
- 1x mode d'emploi
- 1 x certificat d'étalonnage ISO
