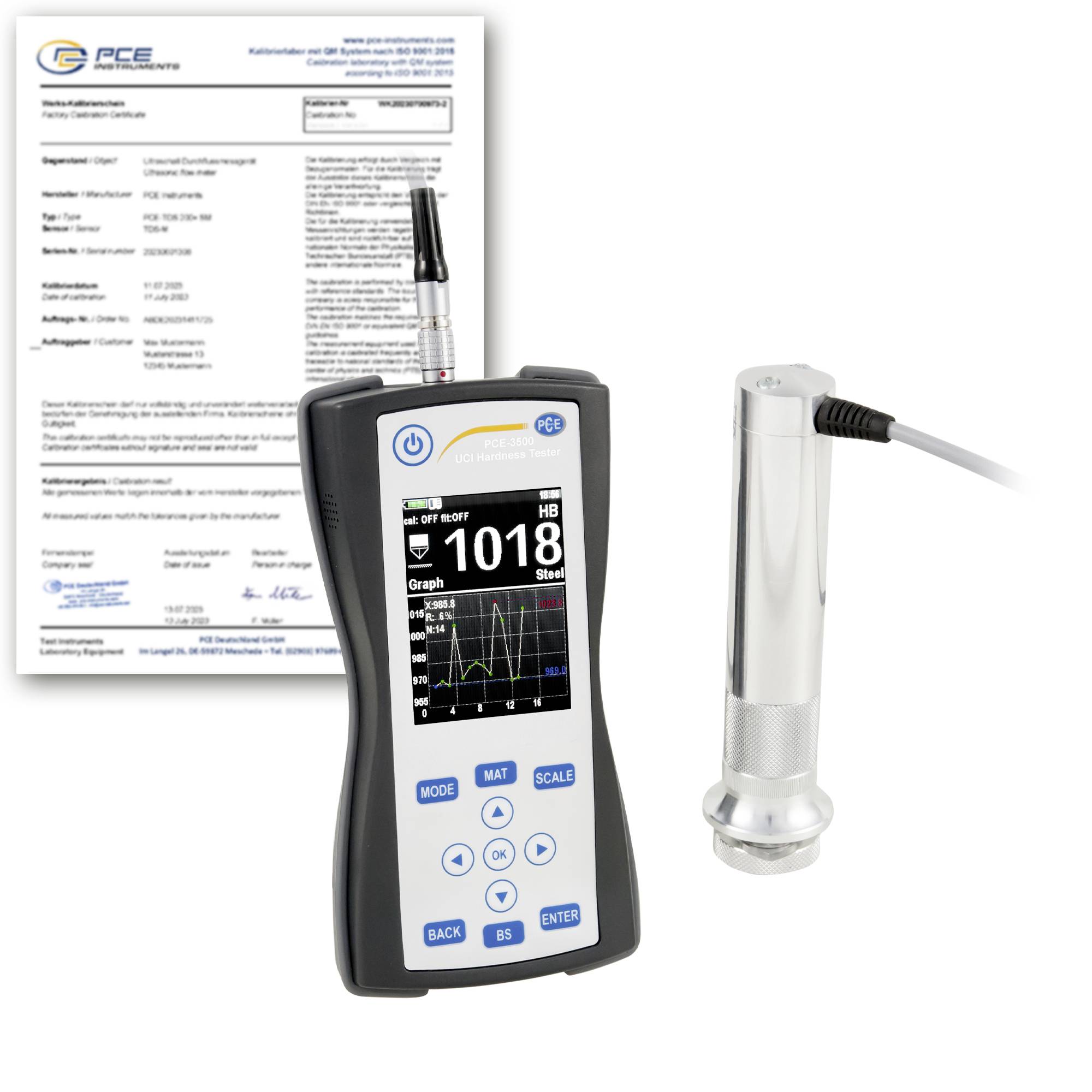

PCE Instruments PCE-3500-98-ICA Duromètre étalonné (ISO) Brinell, Rockwell, Vickers, UCI, Résistance à la traction (MPa)

L'appareil d'essai de dureté à ultrasons sert à la mesure de dureté non destructive des composants métalliques. L'appareil d'essai de dureté à ultrasons fonctionne selon la procédure d'impédance de contact ultrasonique. Dans le procédé UCI, un diamant Vickers est excité par résonance propre sur la sonde d'essai. En appuyant sur la sonde d'essai, la fréquence de vibration est atténuée en fonction de la dureté de la surface et en fonction du module E de l'ouverture d'usine et de la surface de contact. Le décalage de fréquence qui en résulte permet de déterminer la dureté de la surface en tenant compte d'une courbe caractéristique du matériau.

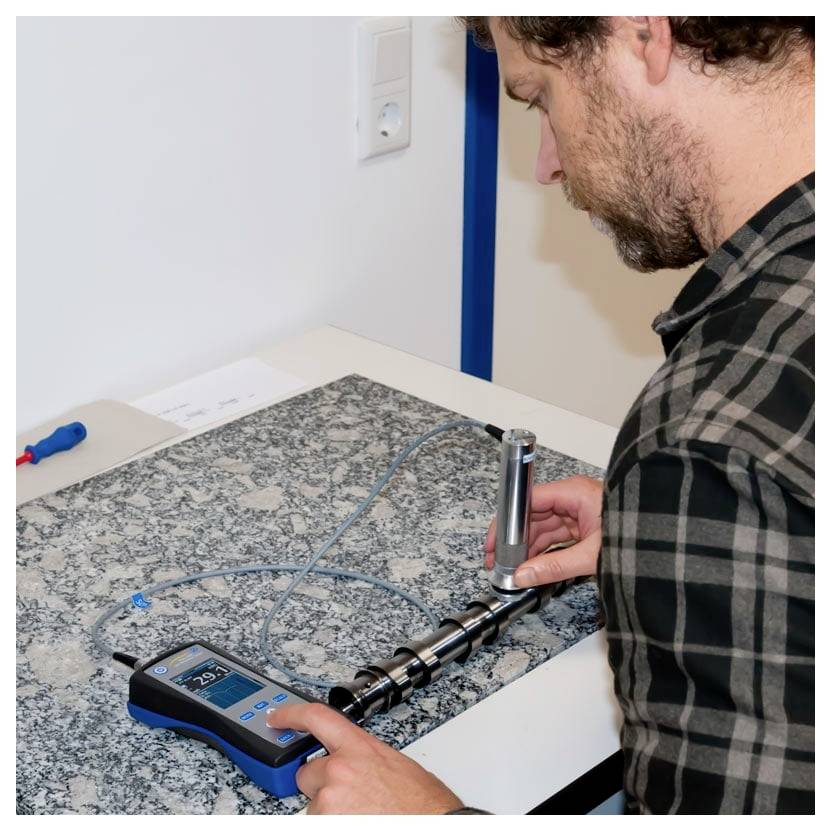

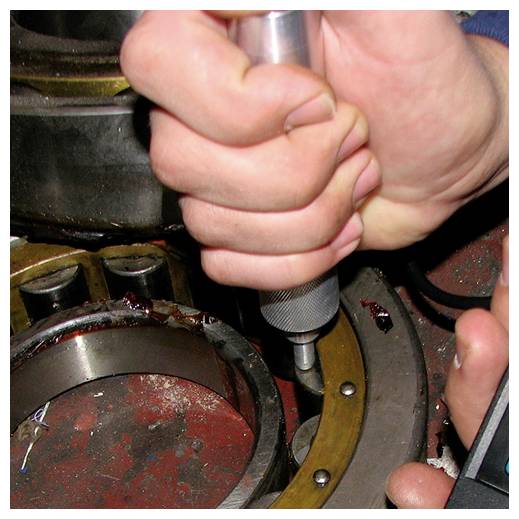

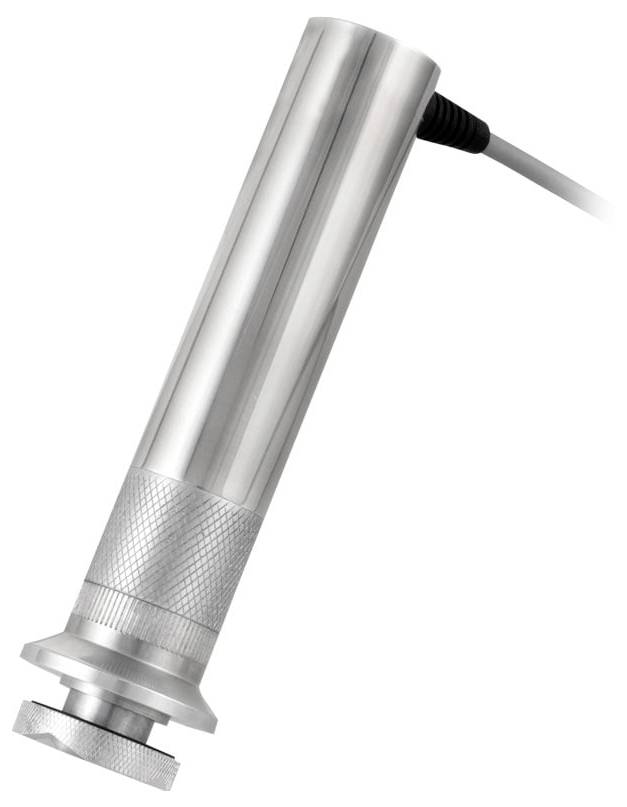

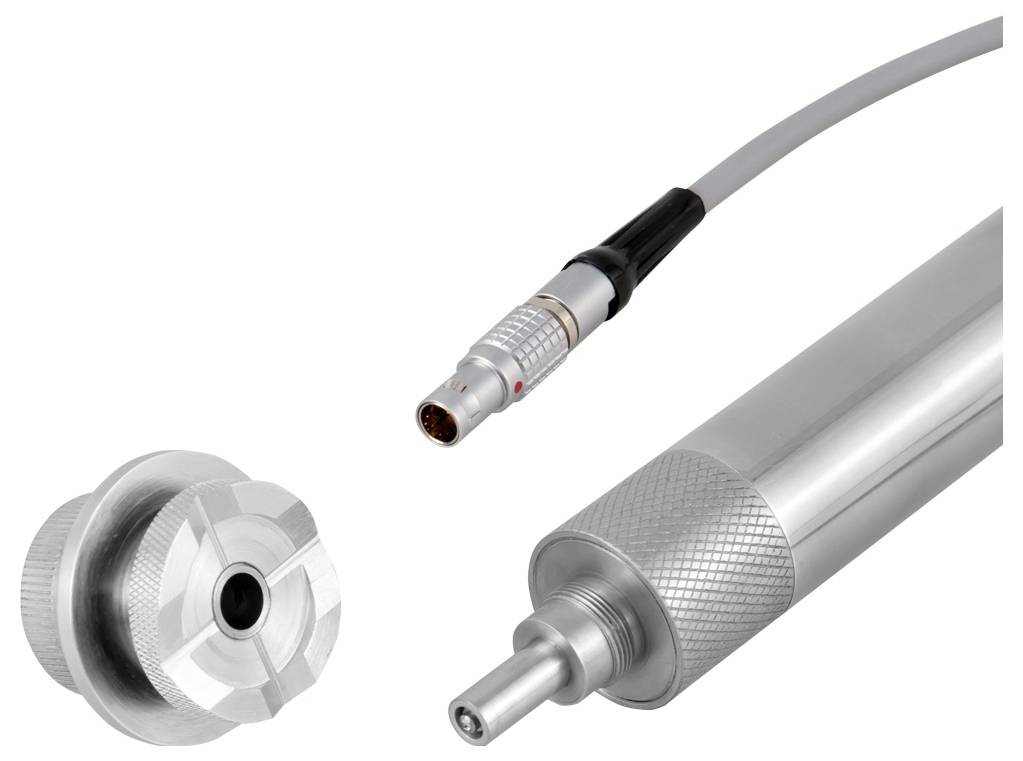

L'appareil d'essai de dureté à ultrasons fonctionne de manière non destructive. Bien qu'une petite impression microscopique se forme dans la surface, elle n'est généralement pas visible avec l'œil. En raison de la faible profondeur de pénétration du diamant Vickers, l'appareil d'essai de dureté à ultrasons est particulièrement adapté aux composants durcis par couche de bord tels qu'ils sont produits par exemple lors de la nitration ou de la trempe par induction. On trouve des cas d'utilisation typiques pour les outils de découpe, les presses, les composants à paroi mince, les engrenages, les aubes de turbine, Arbre à cames ou soudures. L'appareil d'essai de dureté à ultrasons convient également à de nombreuses autres applications dans le domaine des essais de dureté. Grâce à des sondes interchangeables avec différentes forces de serrage, les applications les plus diverses peuvent être couvertes.

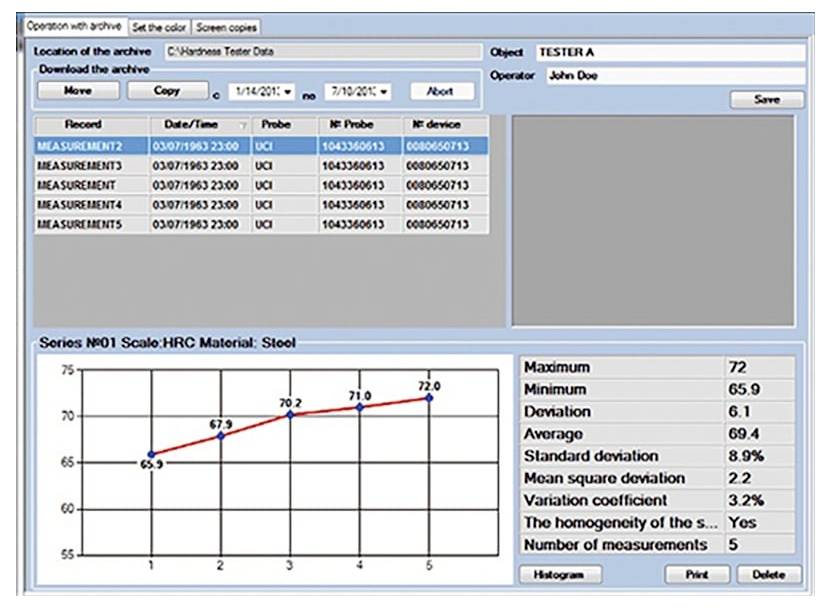

Après avoir mesuré la dureté d'un composant, l'appareil d'essai de dureté à ultrasons affiche différentes valeurs statistiques telles que Min./Max. Et des moyennes. De même, l'écart type et d'autres coefficients peuvent être déterminés, la représentation d'un histogramme est également possible. Étant donné que l'appareil d'essai de dureté à ultrasons dispose d'une mémoire interne, l'évaluation des données de mesure peut être effectuée après la mesure via un logiciel. Le lien de téléchargement vers le logiciel se trouve dans le manuel d'utilisation.

Ce texte a été traduit par une machine.
