Name: Mentor 1296.7022 Conduit de lumière rigide montage sur carte, clispable
Brand: Mentor
SKU: 556608
Availability: InStock

'Composant électronique : Bande de LED avec 20 lumières verticales, montée sur un socle noir, pour des applications d'éclairage.'

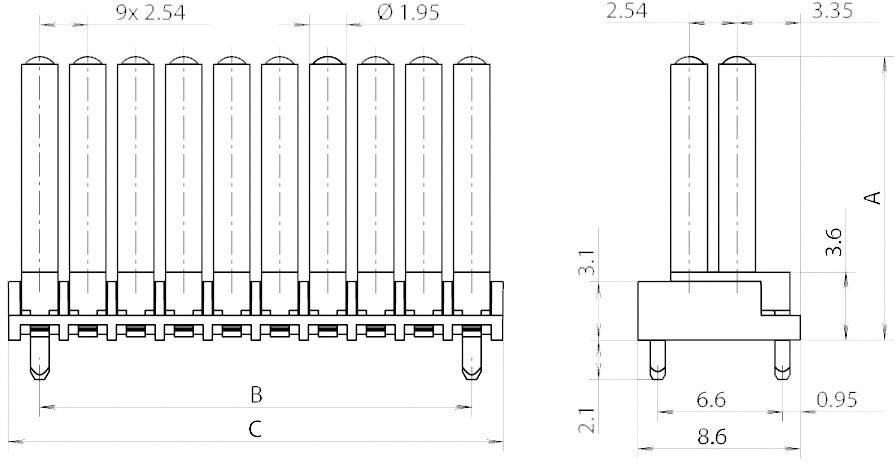

Dessin technique d'un connecteur avec dimensions : Largeur 9x2,54, Diamètre 1,95, Hauteur 2,54–3,6, Longueur 8,6. Vue latérale et vue de face.

1/2

Photo non contractuelle

Type de produit

Conduit de lumière

Type de montage

montage sur carte

clispable

Largeur

8.6 mm

Hauteur

5.7 mm

Longueur

17.1 mm

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Livraison le mer. 28 octobre

72 pièce(s)

Nombre

pièce(s)

Total (CHF 1.15 / pièce(s))

CHF 1.15

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Points forts & détails

Guide de lumière multiple miniature, debout

Surface de rayonnement Ø 2 mm

Notre service pour vous

Caractéristiques techniques

Matériel: (fibre optique) PC clair UL94 (lentille) PC UL94 noire

Type: 1296.7022

Type de produit: Conduit de lumière

Type de montage: montage sur carte
clispable

Fabricant: Mentor

Configuration: 2 x 2

Modèle: rigide

Forme de lentille: arqué

Couleur: transparent

Température de fonctionnement (min.): -40 °C

Température de fonctionnement (max.): +85 °C

Ø lentille: 2 mm

Largeur: 8.6 mm

Hauteur: 5.7 mm

Longueur: 17.1 mm

Dim.: (L x l x H) 17.1 x 8.6 x 5.7 mm

Conforme à la norme RoHS: oui

Documents & téléchargements

Fiche technique

Fiche technique 556608 Mentor 1296.7022 Conduit de lumière rigide montage sur carte, clispable

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 556608 Mentor 1296.7022 Conduit de lumière rigide montage sur carte, clispable

Description

Ce guide de lumière est prévu pour des LEDs CHIPLEDs forme 0603 ou plus petites et peut être monté cote à cote avec un pas de 2.54 mm. Il ramène sur une face avant le flux lumineux sous forme d'un affichage Ø 2 mm. Le capot garde le guide de lumière en place et est fixé sur le circuit imprimé avec des pattes encliquetables.
