Magswitch 81101375 Drill Press Fence - 81101375 Butée magnétique

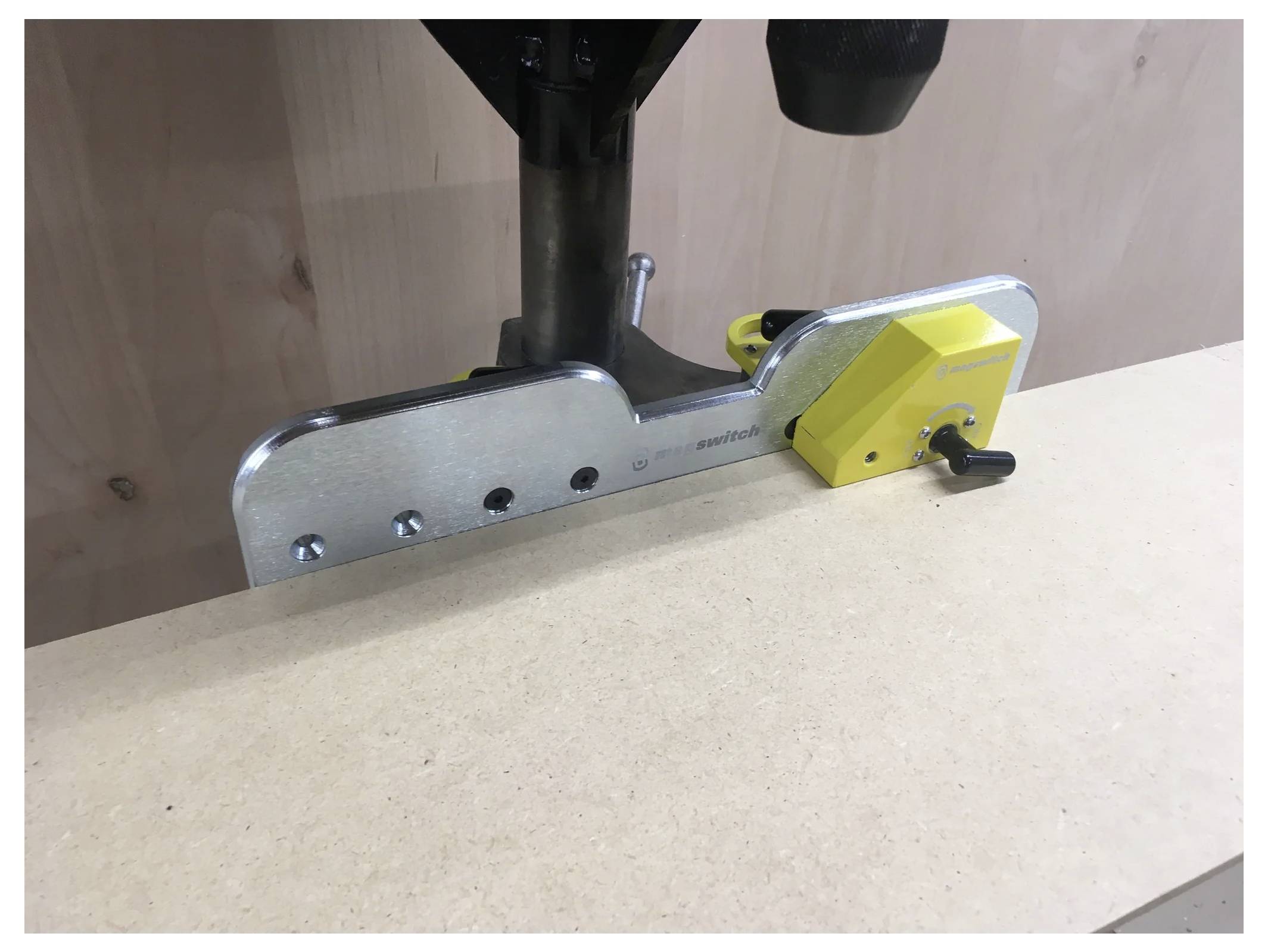

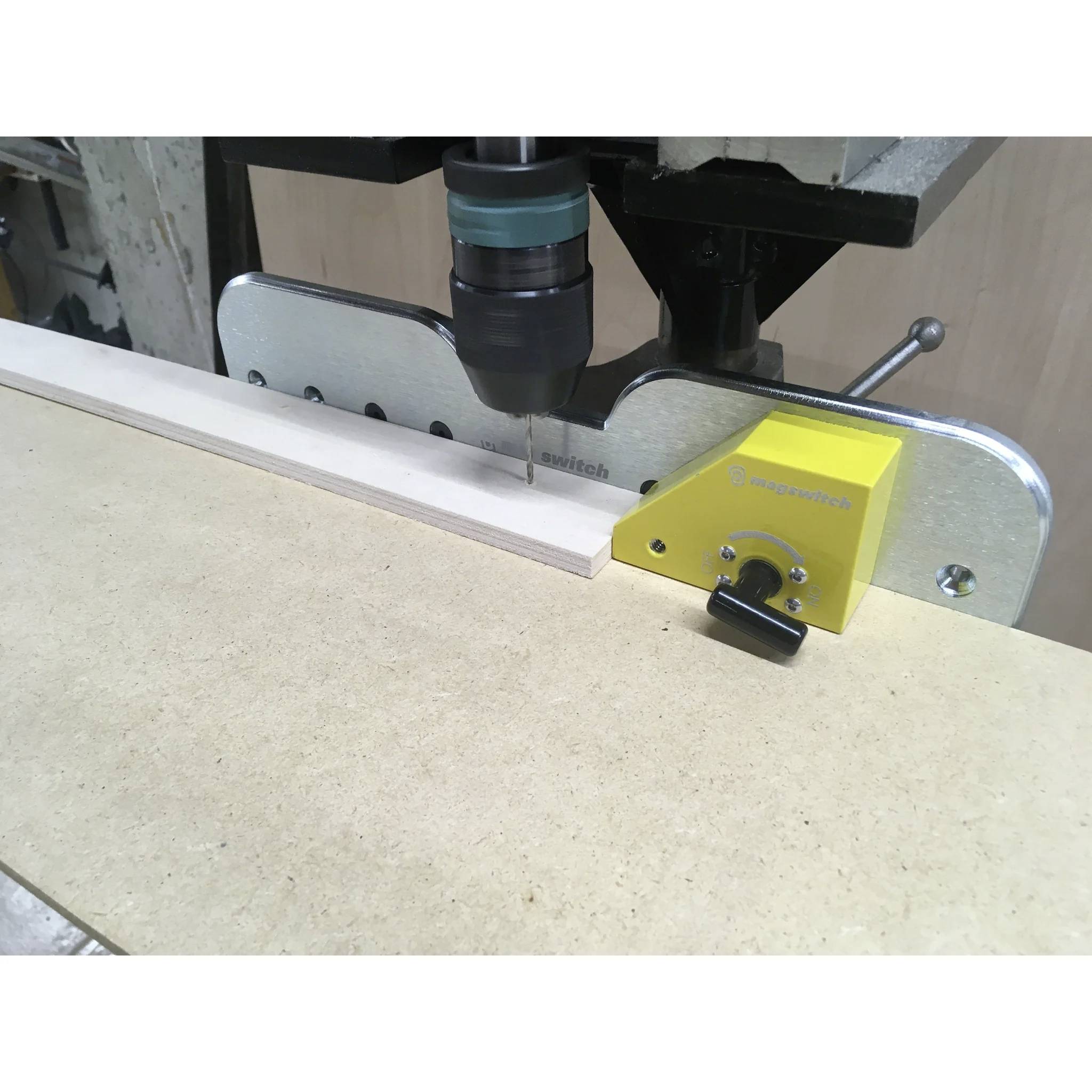

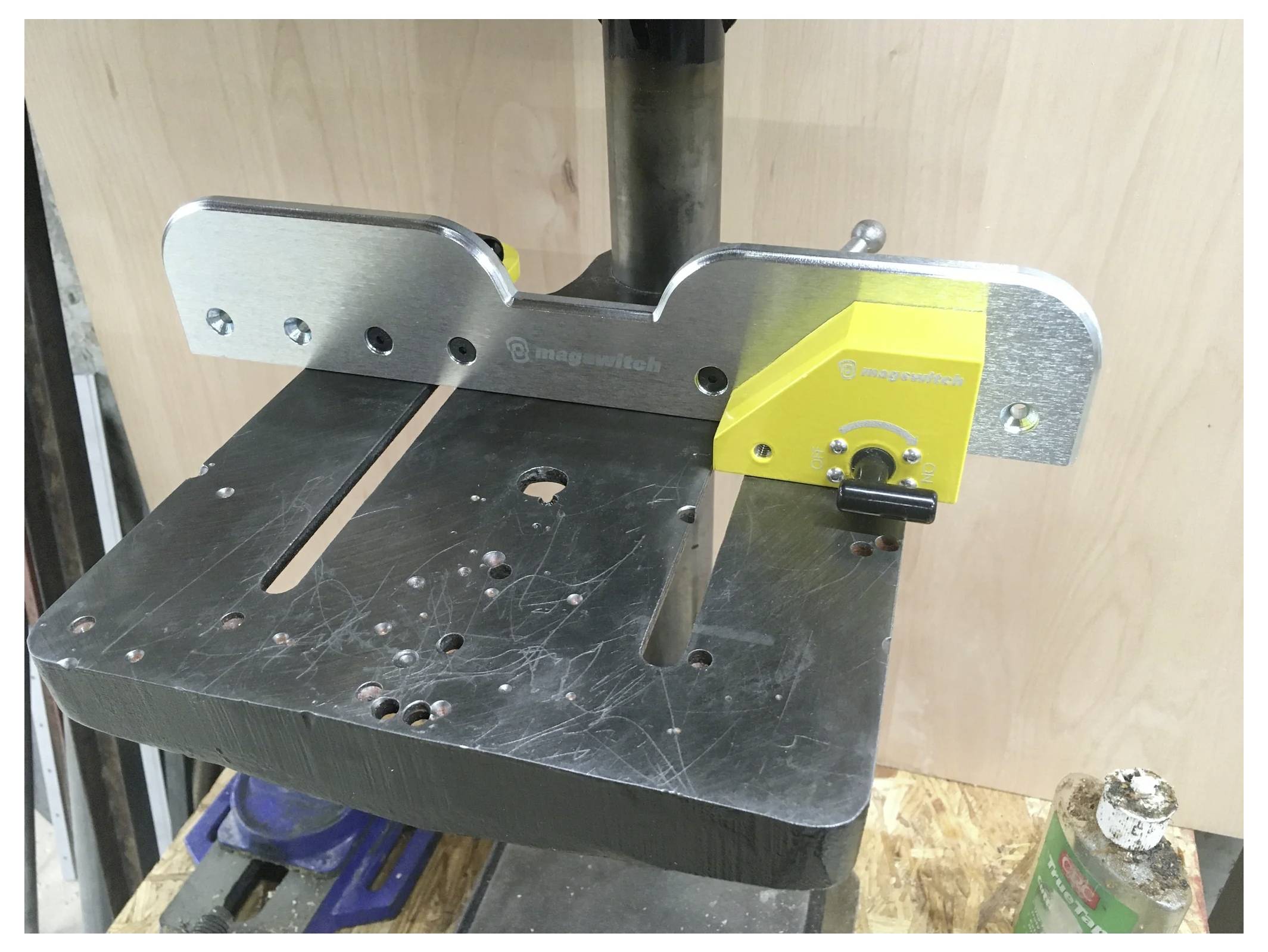

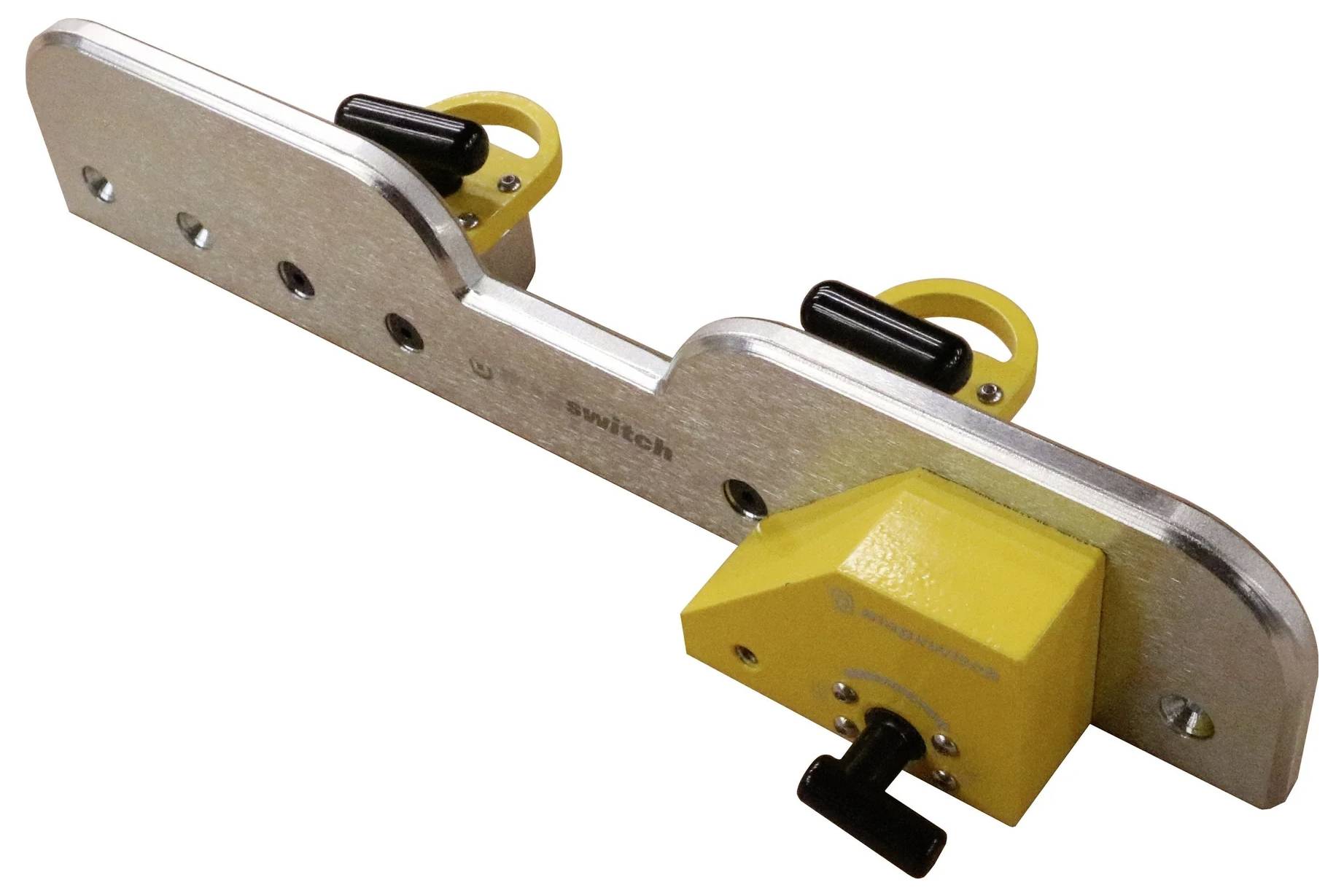

Les aimants puissants permettent un positionnement rapide et un ajustement fin de la butée, facilitant ainsi le retrait et le rangement lorsque la butée n'est pas nécessaire. Les aimants peuvent être positionnés à différents points de la butée pour assurer un placement optimal sur de petites tables de forage. La plaque de butée verticale robuste ne se trouve pas sur le chemin du fourrage de forage, même si des alésages sont effectués près de la butée. Un bloc de butée peut être rapidement aligné avec la table de la perceuse ou avec un matériau sacrificiel sous la pièce et peut être rangé de manière peu encombrante lorsqu'il n'est pas utilisé. La plaque de butée mesure 330 mm de long et 63,5 mm de haut. La force de maintien maximale (force de rupture) est de 132 kg (291,01 lb), la force de cisaillement maximale est de 19 kg (41,89 lb), l'épaisseur de saturation est de 6 mm (0,24 po), la hauteur totale maximale est de 63,50 mm (2,50 po), la longueur totale est de 330 mm (12,99 po), la largeur totale de 69,15 mm (2,72 po) Et le poids propre est de 2 kg (4,41 lbs). La surface polaire magnétique mesure 40 x 31 mm (2x) ou 1,57 x 1,22 in (2x). En fonction de l'épaisseur du matériau, les forces maximales suivantes sont obtenues : à 0,5 mm (0,02 in) 16,9 kg (3,0 lbs), à 1,0 mm (0,04 in) 45,2 kg (86,4 lbs), à 190,48 mm (0,08 in) 99,65 kg (2,0 lb), à 37,32 mm (0,12 in) 117,6 kg (259,26 lbs), à 4,0 mm (0,16 in) 124,9 kg (275,42 lbs), 129,5 kg (285,56 lb) pour 5,0 mm (0,20 in), 132,1 kg (291,16 po) pour 6,0 mm (0,24 po) et 132,5 kg (292,05 lb) pour 50,0 mm (1,97 po). La charge de travail sûre (SWL – Safe Working Load) résulte de la force maximale divisée par un facteur de sécurité d’au moins 5. Les valeurs indiquées ont été déterminées dans des conditions de laboratoire avec de l'acier SAE1018 de 2 pouces d'épaisseur, une rugosité de surface de 63 micro-pouces et des chaussures polaires optimisées. La force de maintien réelle et la charge de travail sûre peuvent varier en fonction de l'application. Il est recommandé de pré-tester le produit dans chaque application et de consulter un ingénieur d'application Magswitch. Toutes les données s'appliquent aux unités avec des chaussures polaires plates. Les valeurs peuvent varier de ±5 %. Les valeurs maximales indiquées ne sont pas des forces de levage sûres - un facteur de sécurité approprié doit être pris en compte lors de la spécification de l'outil. Magswitch recommande un facteur de sécurité de 5:1 pour la plupart des applications
