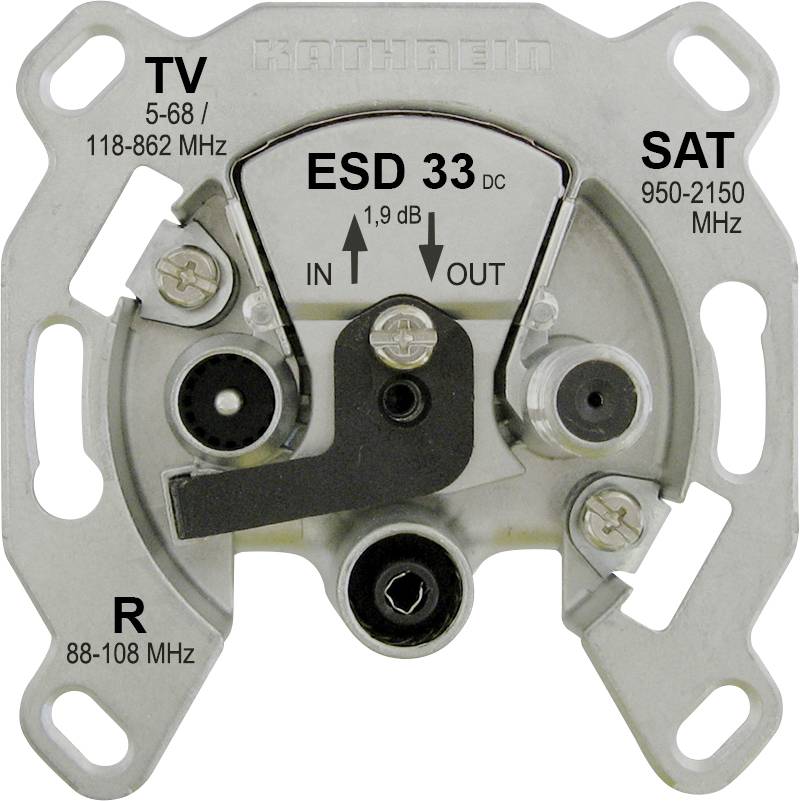

Kathrein ESD 33 Prise antenne BK, SAT, TV, FM encastré Prise de montage en boucle
EAN :
N° réf. fabricant :
Code produit :
Nombre (taille du paquet 10 pc(s))
Total (CHF 14.75 / pièce(s))
CHF 14.75
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Points forts & détails
Boîtier de ponçage ESD 33
- Fonctionnalité du système Dual : L' ESD 33 est une prise à couplage directionnel spécialement conçue pour une utilisation dans des systèmes combinés d'étoile/de ponçage. Il sert à la distribution de signaux BK (câble large bande) et SAT.
- Très faible amortissement de passage : la boîte est optimisée pour la mise en cascade. L'atténuation de passage est très faible et n'est que de 1,9 dB dans la plage SAT-ZF (950 - 2150 MHz). Dans la gamme terrestre (par exemple 5–68 MHz), l’atténuation de passage n’est même que de 1,1 dB.
- Passage DC pour les composants SAT: La boîte permet le passage en tension continue du port SAT à l'entrée (connexion DC découplée par diodes), avec une capacité de charge maximale de 24 V / 400 mA.
- Flexibilité d'installation et robustesse élevées : l'ESD 33 est doté d'un boîtier en fonte sous pression stable et peut être combiné avec presque tous les programmes d'installation. Le montage se fait au choix avec fixation à vis et à griffes et convient aux boîtes UP de Ø 55 – 65 mm.
- Dimensions de blindage élevées : la boîte répond à des exigences élevées en matière de compatibilité électromagnétique et atteint des dimensions de blindage de ≥ 85 dB par exemple dans la plage de 5 à 300 MHz
Caractéristiques techniques
- Modèle
Prise de montage en boucle
- Type de produit
Prise antenne
- Convient pour
BK
SAT
TV
FM
- Type de montage
encastré
- Spécificités
convient pour le canal de retour
- Fréquence FM (min.)
87 MHz
- Fréquence FM (max.)
108 MHz
- Fréquence TV (min.)
5 MHz
- Fréquence TV (max.)
862 MHz
- Fréquence SAT (min.)
950 MHz
- Fréquence SAT (max.)
2150 MHz
- Atténuation de la connexion SAT
10 dB
Documents & téléchargements
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3479048 Kathrein ESD 33 Prise antenne BK, SAT, TV, FM encastré Prise de montage en boucle
Description
Kathrein ESD 33 : la solution de ponçage intelligente pour BK et SAT.
La Kathrein ESD 33 est la prise de ponçage BK/SAT qui simplifie votre installation.
En tant que prise à couplage directionnel, elle est parfaitement adaptée aux systèmes combinés étoile/ponçage. Bénéficiez d'une atténuation de passage extrêmement faible de seulement 1,9 dB dans la gamme SAT-ZF, WAS préserve la qualité du signal dans votre réseau de distribution.
Le boîtier moulé sous pression stable et la possibilité de passer en courant continu pour les composants SAT (max. 24 V / 400 mA) font de l'ESD 33 un choix fiable pour les installateurs. Il peut être combiné avec presque tous les programmes d'installation.
ESD 33 – distribution fiable, pertes réduites.
