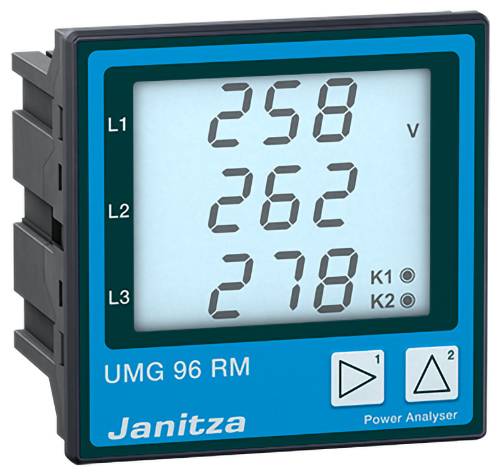

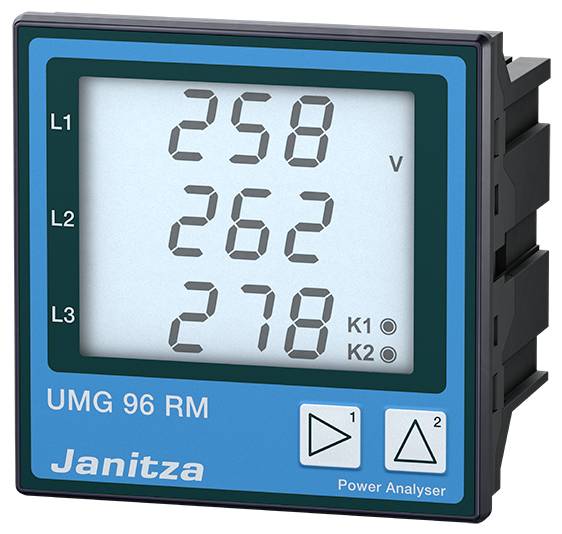

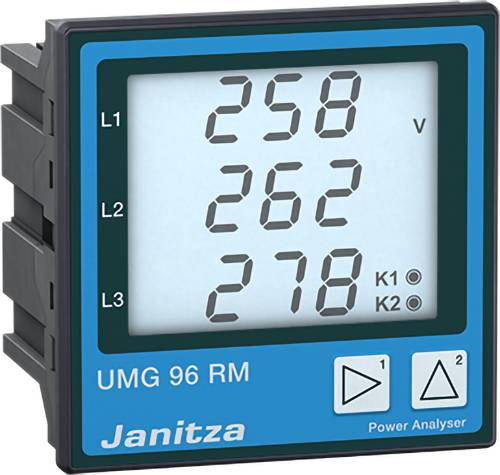

Janitza UMG 96RM-P Analyseur de qualité de tension

L'UMG 96RM-P dispose de 4 entrées numériques et jusqu'à 6 sorties numériques. L'appareil a 256 Mo et mesure jusqu'à 40. Harmoniques.

L'appareil de mesure multifonction UMG 96RM est principalement conçu pour une utilisation dans des installations de distribution basse et moyenne tension. L'appareil mesure les harmoniques jusqu'à 40. Harmonieux et possède des composants de champ rotatif. L'appareil dispose de quatre entrées numériques et de six sorties numériques. La mémoire des données de mesure est de 256 Mo.

Mémoires
De nombreux appareils de mesure UMG disposent de leur propre mémoire avec des portées d'enregistrement typiques allant jusqu'à 2 ans. L'enregistrement est librement configurable. Une mémoire de 128 Mo peut contenir environ 5.000.000 valeurs de mémoire, une mémoire de 256 Mo peut capturer environ 10.000.000 valeurs de mémoire.

Harmoniques
Les harmoniques sont générées par des équipements à courbe caractéristique non linéaire, tels que des transformateurs à saturation, des ampoules à économie d'énergie, des convertisseurs de fréquence et de l'électronique de puissance. Ils polluent le réseau par des courants supplémentaires et peuvent affecter, voire détruire, les ressources. Ces effets de réseau peuvent être détectés et documentés à l'aide d'analyseurs de qualité de tension.

Précision de mesure
La grande précision de mesure repose sur le taux d'échantillonnage élevé et une très bonne stabilité à long terme. Pour une utilisation conforme à la destination (température ambiante !) La précision de mesure est toujours supérieure, même après des années, à celle des compteurs conventionnels à l'état de livraison. Pour les tâches de mesure particulièrement exigeantes, des appareils certifiés classe A sont disponibles.

Tarifs
Pour une saisie sûre et précise des valeurs de travail pour les consommateurs individuels, les appareils de mesure UMG offrent un large choix de tarifs, jusqu'à 14 pièces selon le type d'appareil. On distingue sans produit de synthèse l’énergie active (approvisionnement, livraison et sans blocage de retour) et l’énergie réactive (inductive, capacitive et sans blocage de retour). Ainsi, par exemple, les tarifs élevés et bas peuvent être saisis séparément.

Impulsion/sortie
Les entrées d'impulsion permettent par exemple de saisir les valeurs des compteurs d'eau et de gaz à l'aide d'appareils de mesure UMG. Les impulsions de travail peuvent être transmises à une technique de contrôle, par exemple GLT, API, systèmes SCADA, via des sorties d'impulsion comme transmetteurs de valeurs de mesure.

Domaines d'application
Mesure, surveillance et contrôle des caractéristiques électriques dans les installations de distribution d'énergie
Enregistrement des profils de charge pour les systèmes de gestion de l'énergie (par ex. ISO 50001)
Enregistrement de la consommation d'énergie pour l'analyse des centres de coûts
Transmetteur de valeurs de mesure pour la technique de gestion du bâtiment ou API (Modbus)

Atouts particuliers:
- La construction compacte permet d'économiser de l'espace et des coûts lors de l'installation
- Enregistrement continu et continu grâce à une grande mémoire de données de mesure ou à la saisie de données en ligne (par ex. service GridVis®)
- Haute sécurité des données et redondance
- Possibilités de communication et protocoles complets
- Des rapports variés et prédéfinis pour l'analyse de la qualité de tension et de la consommation d'énergie (via le service GridVis®)
- Création facile de rapports par simple pression sur un bouton ou automatiquement selon des horaires définis
- Les résultats de mesure les plus précis garantissent une infrastructure efficace et une haute disponibilité de la production
- Profils Modbus génériques : tous les appareils et systèmes externes compatibles Modbus peuvent être intégrés et visualisés dans le concept de mesure (Modbus RTU)
- Une longue disponibilité des instruments de mesure garantit une mise à niveau facile en cas d'extension du système

Enregistrement des données énergétiques et profils de charge
- Enregistrement détaillé des données énergétiques et du profil de charge
- Plus de transparence dans l'approvisionnement énergétique grâce à des analyses énergétiques
- Conception sûre des dispositifs de distribution d'énergie

Analyse des coûts
- Détermination des coûts énergétiques
- Ventilation et attribution des consommations d'énergie

Systèmes de gestion de l'énergie (ISO 50001)
Augmentation continue de l'efficacité énergétique
- Réduction des coûts
- Les analyseurs de réseau multifonctionnels de la série UMG 96RM sont un élément important des systèmes de gestion de l'énergie
- Logiciel GridVisGridVis® certifié par le TÜV conformément à la norme ISO 50001

Transparence de l'approvisionnement énergétique
- Plus de transparence grâce à un système de mesure évolutif à plusieurs niveaux
- Capture d'événements individuels par des mesures continues à haute résolution

Surveillance de la qualité de tension
- Indications de qualité de tension insuffisante
- Prendre des mesures pour résoudre les problèmes de réseau
- Eviter les pertes de production
- Durée de vie beaucoup plus longue des équipements
- Amélioration de la durabilité

Appareil de mesure avec une précision de 0,2 % (V), classe kWh 0,5
- Taux d'échantillonnage élevé avec 21,3 kHz
Précision de mesure fiable de 0,2% (V)
- Classe de travail actif (kWh): 0,5

Compteur d'énergie avec 7 tarifs, travail actif et à l'aveugle
- Mesure de l'énergie en 4 quadrants avec 7 tarifs pour le travail actif et le travail à l'aveugle
- Enregistrement sûr et précis des valeurs de travail pour les consommateurs individuels

Possibilités de communication : Ethernet, Profibus, Modbus, M-Bus…
- De nombreuses interfaces et protocoles garantissent une connexion facile au système (système de gestion de l'énergie, API, SCADA, GLT)

Grande mémoire de données de mesure
- Stockage des données de mesure possible sur une très longue période
Enregistrement librement configurable

Analyseur d'harmoniques
- Analyse harmonique jusqu'à la 40e harmonique
- Renseignements sur la qualité de la tension, les rétroactions du réseau et les éventuels "pollueurs réseau"

Bornes à vis enfichables
- Montage confortable même dans des espaces restreints

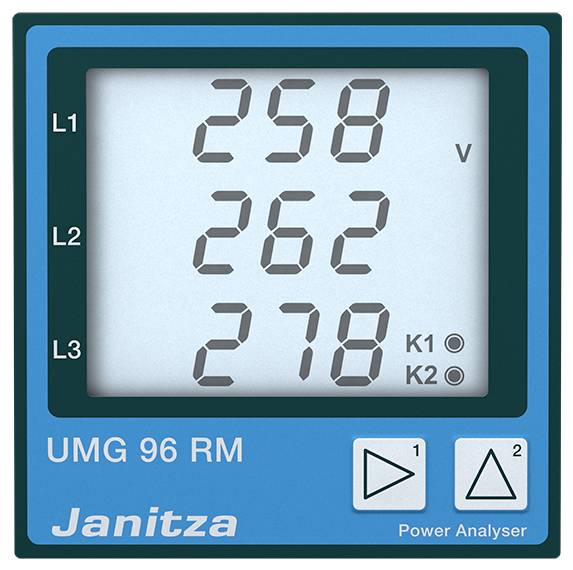

Rétroéclairage
- Grand écran LCD à contraste élevé avec rétroéclairage
- Très bonne lisibilité et utilisation intuitive même dans des conditions de faible luminosité

Appareil de base
- L'interface RS485 avec protocole Modbus et 2 sorties numériques permet une surveillance rapide et économique de la qualité de la tension et de la consommation d'énergie

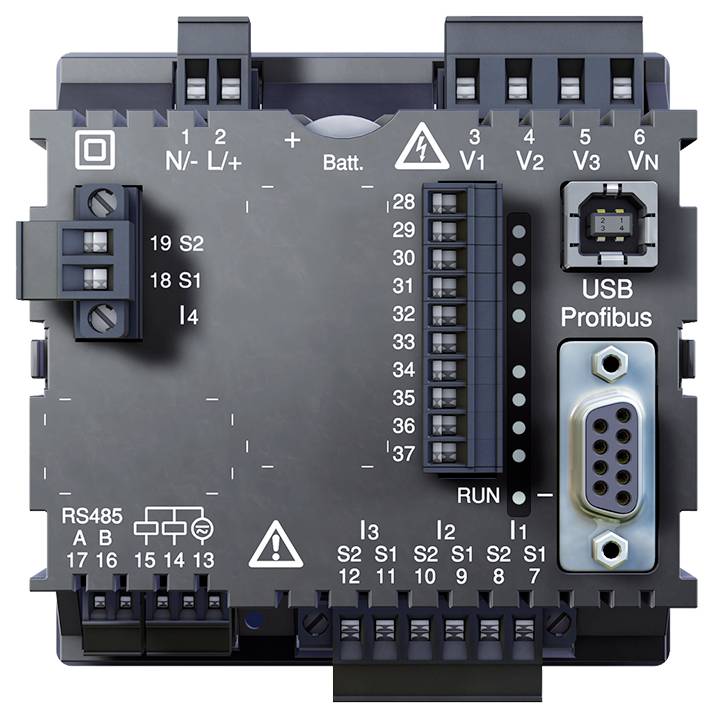

PROFIBUS et iOS numérique
- Le raccordement bus professionnel est particulièrement utilisé dans les systèmes où l'UMG 96RM-P doit être intégré dans le monde de l'automatisation (automates API)

4e entrée de transformateur de courant
- Surveillance continue du conducteur N au moyen de la 4e entrée de courant
Disponible dans les versions UMG 96RM-P et UMG 96RM-CBM

Ce texte a été traduit par une machine.
