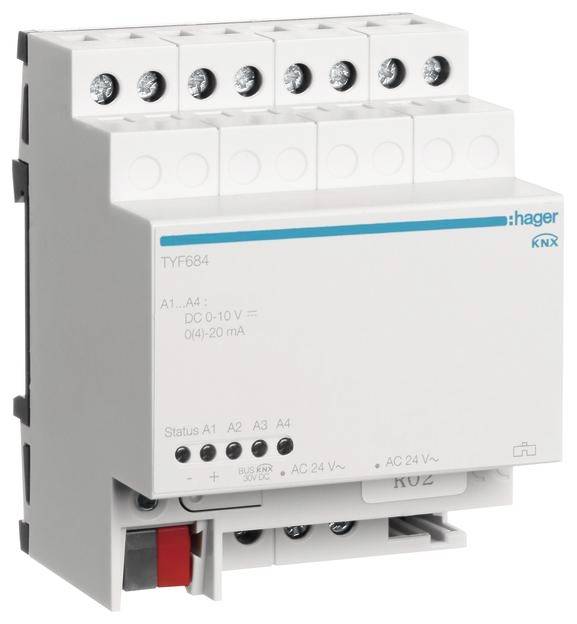

Hager KNX TYF684 Actionneur 4 canaux TYF684

Actionneur analogique 4x REG KNX. L'actionneur analogique reçoit et convertit les télégrammes KNX, par exemple pour les techniques de chauffage, de climatisation et de ventilation en signaux d'alimentation et/ou de tension. L'actionneur possède 4 sorties analogiques indépendantes. Type de sortie du signal (0 à 10 V, 0 à 1 V, 0 à 20 ma, 4 à 20 ma) en outre, l'état de sortie est utilisable via l'objet d'état et/ou de commutation. L'actionneur est extensible avec module d'extension TYF684E avec 4 sorties analogiques supplémentaires. Les sorties de tension sont surveillées pour un court-circuit. L'actionneur dispose d'une interface système pour le branchement des modules d'extension. L'appareil dispose d'un bouton de programmation avec LED rouge. Les deux États sont affichés par une LED verte/rouge (fonctionnement/erreur). Connexion de bus via borne de raccordement. Raccordement des sorties avec bornes à vis. L'actionneur nécessite une alimentation 24 V AC pour fonctionner. Chaque canal peut être programmé séparément. Les sorties inutiles peuvent être déconnectées. Le format de la valeur d'entrée est de 8 bits ou 16 bits. En mode variateur 8 bits pour les objets d'entrée. Deux guides de force peuvent être effectués. Les tailles d'entrée sont surveillées de manière cyclique. La réaction en cas de dépassement de la durée de surveillance est réglable. Le comportement en cas de panne de bus est réglable, ainsi que le comportement en cas de retour de tension de bus.
