GW Instek LCR-8201 Appareil de mesure de haute précision numérique enregistreur de données

GW Instek lance une nouvelle série de testeurs LCR haute fréquence ~ LCR 8200, qui comprend quatre modèles et dont la fréquence de test maximale est de 30 MHz. L'ensemble de la série est équipé d'un écran couleur 7 pouces et d'une grande précision de mesure (0,08 %). Les résultats de mesure peuvent être représentés sous forme numérique ou graphique en fonction du mode de mesure sélectionné, de manière à ce que les utilisateurs puissent interpréter de manière optimale les propriétés de l'échantillon. En même temps, une gamme complète d'interfaces standard telles que le périphérique USB / RS-232C / Handler et GPIB permet aux utilisateurs de commander l'appareil via l'interface la plus connue sans avoir à se soucier de coûts d'investissement matériels supplémentaires.

En outre, la série offre également une fonction de mémoire USB lors du fonctionnement en mode graphique. Les courbes caractéristiques mesurées et les valeurs de l'échantillon sont enregistrées pour une analyse ultérieure. Les nombreuses fonctions du LCR-8200 permettent aux utilisateurs de répondre facilement aux exigences de test des composants passifs dans les domaines de la recherche et du développement, de la construction et de la production.

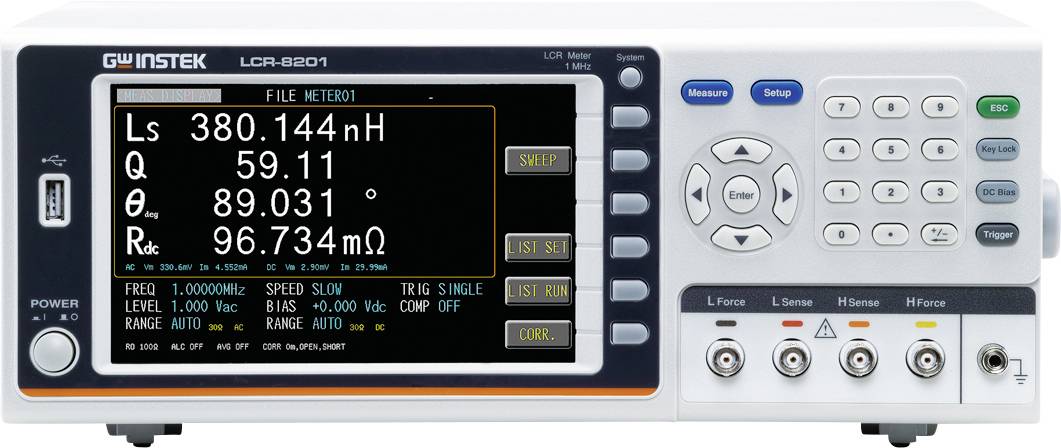

En mode de mesure numérique, il est divisé en mesure MEAS et mesure LIST. En mode mesure MEAS, les utilisateurs peuvent sélectionner jusqu'à 4 (au moins 1) points de mesure souhaités parmi les 17 paramètres de mesure. Chaque élément de mesure sélectionné peut être réglé sur comparaison (réussite/échec) ou SUR LA fonction BIN pour effectuer une évaluation et un tri, permettant aux utilisateurs de détecter facilement les résultats de la mesure à l'aide de la couleur et du son. En mode LIST, les utilisateurs peuvent régler 15 points de test et chaque point de test peut régler indépendamment les paramètres, y compris la fréquence/tension/polarisation, et il peut même régler une fonction de comparaison indépendante et un mode d'affichage numérique (valeur, valeur différentielle, pourcentage de différence). En outre, le mode de déclenchement automatique est également disponible en mode LIST. Une fois chaque mesure LIST terminée, l'appareil se trouve dans le mécanisme de déclenchement en veille. Les utilisateurs doivent simplement placer le prochain dut et le test LIST peut être effectué automatiquement, ce qui permet d'économiser du temps en appuyant plusieurs fois sur le bouton de déclenchement.

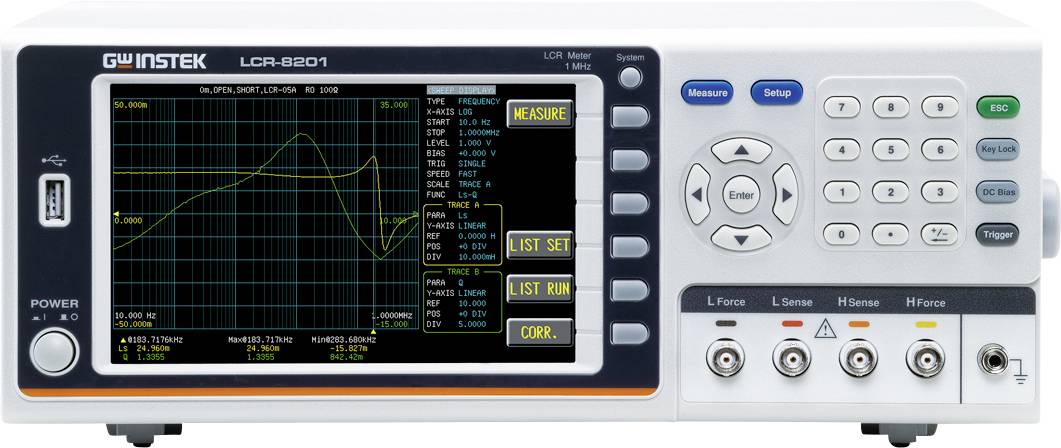

En mode de mesure graphique, la mesure DU BALAYAGE offre la possibilité de modifier deux paramètres simultanément (VOIE A / VOIE B). Les paramètres relatifs du balayage, y compris la source de balayage (fréquence, tension ou courant), l'échelle horizontale / verticale des axes (LINÉAIRE / LOG), la vitesse... et même l'ajout d'un biais, peuvent être réglés et testés en fonction des besoins réels des utilisateurs. Une fois le balayage terminé, l'échelle peut être réglée automatiquement en fonction DU TRACÉ sélectionné, de sorte que l'observation soit plus claire et plus lisible. En outre, les graphiques (bmp) et les valeurs (csv) peuvent être enregistrés sur la clé USB pour des analyses et applications ultérieures.

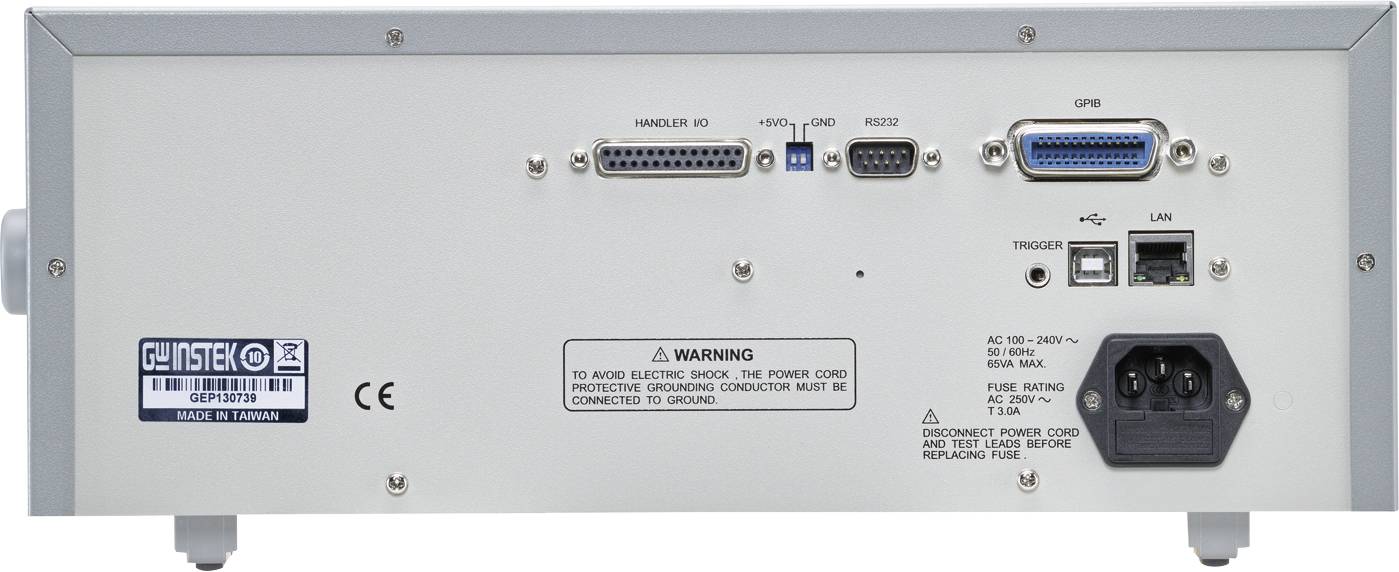

QU'il s'agisse de l'acquisition de données de mesure pendant le processus de test ou de la colocalisation pour l'intégration du système, la série LCR-8200 offre les interfaces de communication les plus complètes, y compris les appareils USB, RS-232C, LAN pour la connexion PC et même GPIB, qui sont toutes des interfaces de communication standard. Les utilisateurs peuvent choisir sans frais supplémentaires en fonction des habitudes d'utilisation et du confort de l'architecture du système. De plus, la série LCR-8200 offre également une interface de poignée pour l'intégration de PLC ou de trieuses.
