Name: Fiche de vanne, type A, 2+PE, câble capteur/actionneur VA21-230.0-5/S370 8047806 Escha Contenu: 1 pc(s)
Brand: Escha
SKU: 3553496
Availability: BackOrder

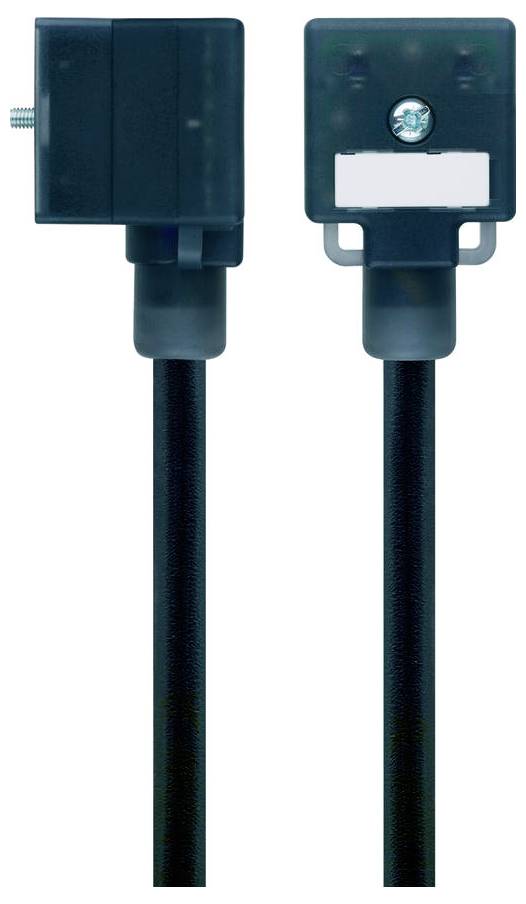

Câbles de rallonge vert foncé avec un connecteur carré et des étiquettes, présentés de profil et de face. Adaptés aux connexions électriques.

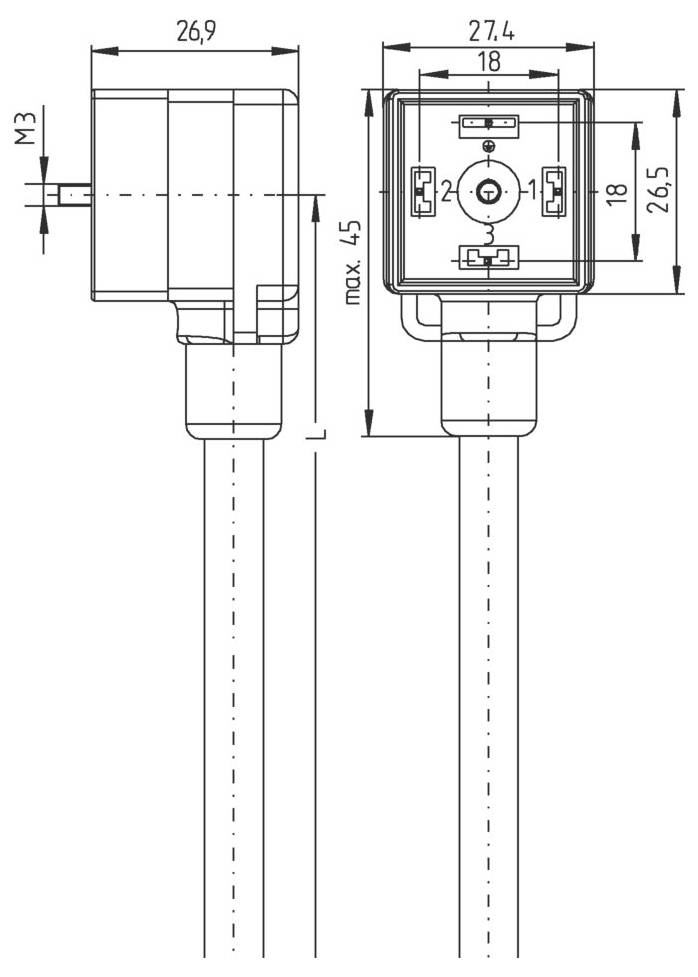

Dessin technique d'un composant électrique avec dimensions : 26,9 mm de largeur, 27,4 mm de hauteur et 26,5 mm de profondeur. Vis de montage M3.

1/2

Type d'emballage

Piece

Type de produit

Connecteur d'électrovanne

Forme

Standard A

Connexion

femelle

Indice de protection

IP65

IP67

IP68

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 17.95 / pièce(s))

CHF 17.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Forme de construction : A
Vis de fixation : métal, CuZn, nickelé
Tension assignée : 230 V c.a./c.c.
Résistance d'isolement: ≥108 Ω
Matériau joint (douille) : plastique, TPU
Matériau corps de poignée : plastique, TPU, BK
Contacts de matériau : métal, CuZn, argenté
Matériau support de contact: Plastique, PA, BK
Durée de vie mécanique : >100 cycles d'enfichage
Normes : DIN EN 175301-803
Occupation des broches : 1 BN, 2 BU, 3 n.c., PE : GNYE
Nombre de pôles : 2+PE
Indice de protection (monté) : IP65, IP67, IP68
Commutateur de protection : sans
Connecteur : connecteur femelle, coudé, vanne A
Capacité de charge par broche (à 40°C) : 10.0 A
Température ambiante : -30°C...+90°C
Degré de pollution : 3
COULEURS DE VEINES : BN, BU, GNYE
Section transversale : 3 x 0,75 mm²
Diamètre extérieur du manteau: 5,7 +/- 0,2 mm
Propriétés particulières: Ignifuges, halogénés, résistants à l'hydrolyse, exempts de LABORATOIRES, résistants à l'huile, Résistant à l'ozone, recyclable, conforme à la norme RoHS, résistant aux acides et aux lessives, capable de remorquer, Résistant aux étincelles de soudage, résistant à l'eau de mer, sans silicone, résistant à la torsion, aux UV
Rayon de courbure (déplacé) : 10 x câble Ø
Rayon de courbure (fixe) : 5 x câble Ø
Sans halogène : Oui
QUALITÉ DU CÂBLE : S370, PUR, UL
Structure du toron : 42 x 0,15 mm
Couleur du manteau: BK, similaire à RAL9005
Matériau (isolation) : PP
Matériau gaine de câble : PUR
Tension nominale du câble : ≤300 V
Insert de chaîne de remorquage : 2 cycles MIO
Plage de température (chaîne de remorquage) : -25°C…+60°C
Plage de température (en mouvement) : -30°C...+90°C
Plage de température (fixe) : -40°C...+90°C
Torsion : +/-180°/m, < 1 cycle MIO

Type d'emballage: Piece

Matériau conducteur: PUR

Type de produit: Connecteur d'électrovanne

Forme: Standard A

Connexion: femelle

: IP65
IP67
IP68

Nombre de pôles: 2

Tension nominale: 230 V DC/AC

Nombre total de pôles: 2 + PE

Référence fabricant: 8047806

Contenu: 1 pc(s)

Diamètre de câble: 5.7 mm

Longueur de câble: 5.0 m

Section de câble: 0.75 mm²

Section max.: 0.75 mm²

standard: Standard DIN

Forme: femelle, coudé

Température max.: 90 °C

Température min.: -40 °C

Type: VA21-230.0-5/S370

Spécificités: résistant à l'huile
sans silicone
résistant à l'eau de mer
résistant aux acides et aux alcalis
hydrolyse
retardateur de flamme
résistant aux éclaboussures de soudure
résistant à l'ozone
Résistant aux UV
résistant à la torsion
pour chaîne porte-câbles
sans halogène
Afficher plus d'infos

Contact séquentiel (PE): oui

Autorisations: UL

Courant nominal: 10.0 A

Documents & téléchargements

Fiche technique

Fiche technique 3553496 Fiche de vanne, type A, 2+PE, câble capteur/actionneur VA21-230.0-5/S370 8047806 Escha Contenu: 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553496 Fiche de vanne, type A, 2+PE, câble capteur/actionneur VA21-230.0-5/S370 8047806 Escha Contenu: 1 pc(s)

Description

Conduite de commande flexible, sans silicone et sans halogène avec une résistance mécanique élevée. La conduite est résistante aux produits chimiques, à l'hydrolyse et aux microbes. L'insert de chaîne de remorquage est à un rayon de courbure de min. 10xd possible.Grâce à sa résistance aux étincelles de soudage, le câble est très bien adapté à une utilisation flexible dans le domaine de la robotique, des machines-outils et de la fabrication par enlèvement de copeaux. Les câbles répondent aux exigences UL et CSA (UL10493/20549; cULus).
