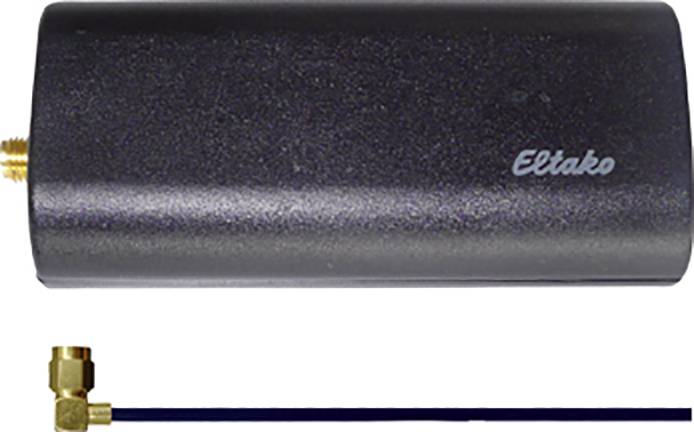

FEM Eltako sans fil Module antenne de réception montage apparent (en saillie)

Module d'antenne de réception sans fil pour le sous-bus RS485. Perte en attente de seulement 0,5 watt. Prise SMA pour petite antenne fournie. Lors du branchement d'une antenne radio plus grande FA250 ou FA200 en position optimisée, la portée de réception peut être augmentée. Dimensions du boîtier L x L x H : 78 x 40 x 22 mm. Jusqu'à trois modules de réception sans fil dans leur mini-boîtier peuvent être installés à n'importe quel endroit du bâtiment en plus d'un FAM14 et avec un câble Sub-bus blindé à 4 fils (par ex. Ligne téléphonique) est relié au bus principal via une passerelle FGW14. Pour ce faire, reliez les bornes RSA/RSB du FEM aux bornes RSA2/RSB2 du FGW14. Reliez également les bornes +12V/GND du FEM aux bornes +12V/GND du FGW14. Le câblage de plusieurs FEM doit être réalisé avec un câble sous forme de chaîne, comme le prescrit les systèmes de bus RS485. Un câblage en étoile avec un câble par FEM n'est pas autorisé. Pour chacun des trois modules de réception sans fil, le cavalier doit être placé dans une autre position. Pour ce faire, ouvrez avec précaution le boîtier à l'emplacement prévu sur le côté étroit à l'aide d'un tournevis. Largeur de lame 6,5 mm, Dick max. 1,5 mm.
