Name: Escha 8I/OM12-5P3T 8045647 Répartiteur passif M12 filetage métal 1 pc(s)
Brand: Escha
SKU: 3553416
Availability: BackOrder

Module de connecteur industriel multi-ports avec un contact circulaire M23 sur le côté et plusieurs ports M12 sur le dessus, étiquetés avec les valeurs nominales de tension.

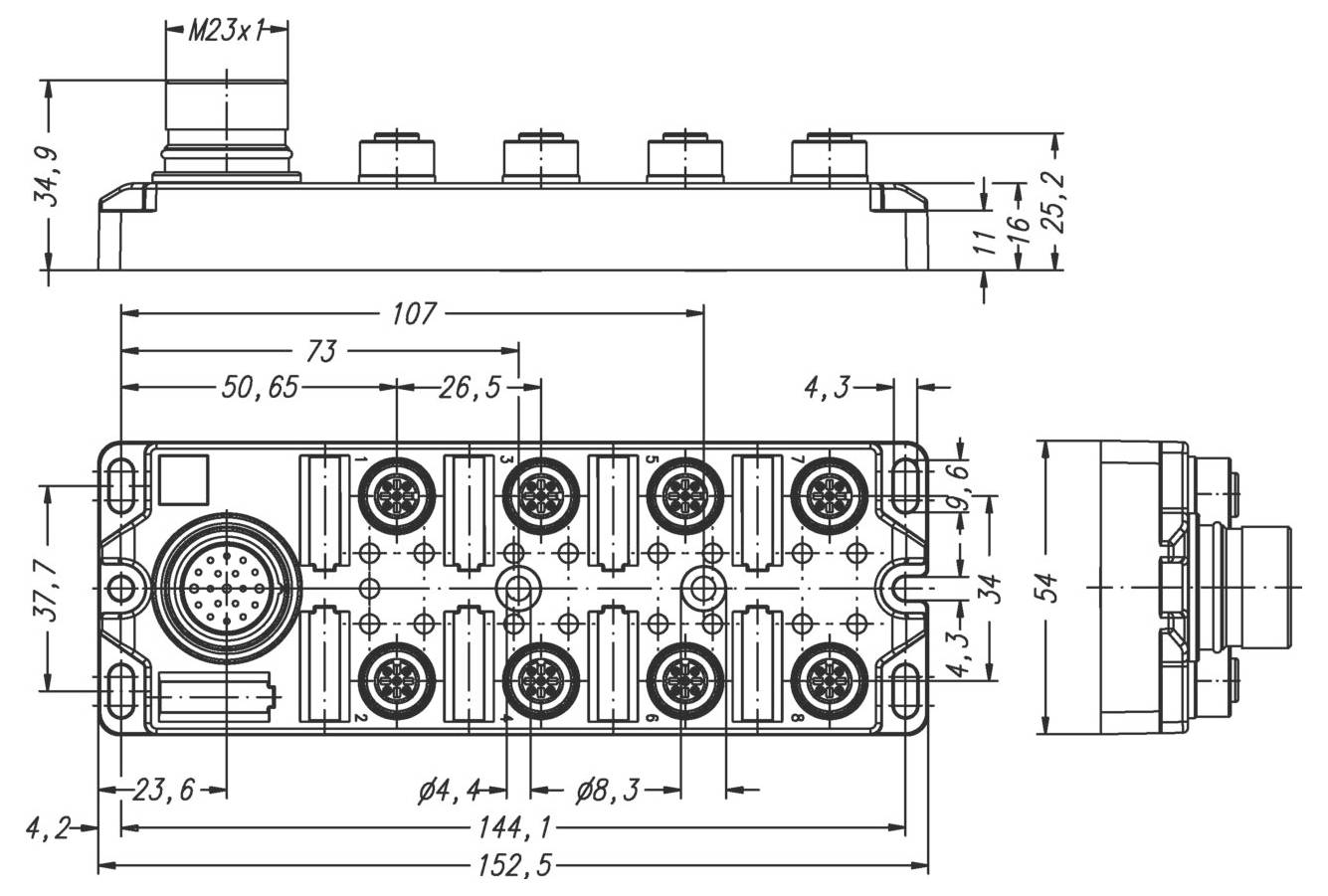

« Diagramme technique d'un bloc de connecteurs multi-ports avec des mesures détaillées en millimètres, présentant des vues de dessus et de côté. »

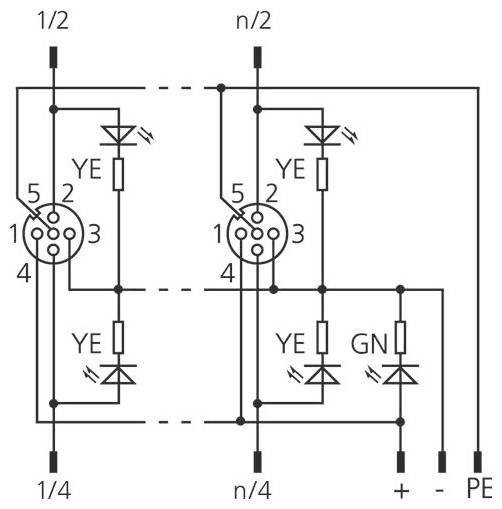

Ce schéma illustre un circuit électrique avec deux connecteurs cylindriques étiquetés 1/2 et n/2, comprenant des diodes et des résistances.

1/3

Type de produit

Répartiteur passif

Nombre d'emplacements de signaux

Nombre de distributeurs

8 voies

Type

8I/OM12-5P3T

Câble maître

non

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 83.95 / pièce(s))

CHF 83.95

Prix TVA incl.

uniquement CHF 10.00

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Tension de mesure : 30V
Résistance d'isolement: ≥108 Ω
Matériau joint (connecteur) : FPM/FKM
Matériau Contacts : métal, CuZn, plaqué or
Matériau support de contact: Plastique, PA, BK
Durée de vie mécanique : >100 cycles d'enfichage
Normes : CEI 61076-2-101
Nombre de pôles : 4+PE
Indice de protection (monté) : IP65, IP67
Capacité de charge par broche (à 40°C) : 2.0 A
Température ambiante : -30°C...+90°C
Degré de pollution : 3
Codage : A
Résistance de passage: 5 mΩ
Type de connexion : top
Logique de circuit : PNP
Nombre d'emplacements E/S : 8.0
Nombre de LED : 17.0
Affichage de la tension de fonctionnement : LED GN
Répartiteur E/S : 8x, M23, avec prise de raccordement
Emplacement E/S : connecteur femelle, M12
Matériau du boîtier : plastique, PA, BK
Matériau filetage : métal, CuZn
Affichage de l'état de commutation : LED YE
Capacité de charge de courant Courant total: 12.0 A
Connecteur : M23, 19 broches
Matériau joint, fiche de raccordement : plastique, FPM/FKM
Matériau boîtier à bride, connecteur : métal, CuZn, nickelé
Matériau Contacts, connecteur : métal, CuZn, plaqué or
Matériau support de contact, connecteur : plastique, PA, BK
Durée de vie mécanique, prise de raccordement : >100 cycles d'enfichage
Nombre de pôles, connecteur : 19
Type de protection, connecteur : IP65, IP67

Type de produit: Répartiteur passif

Nombre d'emplacements de signaux: 8

Type: 8I/OM12-5P3T

Câble maître: non

Nombre de distributeurs: 8 voies

Affichage d'état: avec LED

Type de signal: PNP

Connexion: connecteur femelle M12

: IP65
IP67

Intensité max. admissible par prise: 2 A

Courant de somme (alimentation simple): 12 A

Température max.: 90 °C

Température min.: -30 °C

Mode de raccordement (boîtier de distribution): M12 femelle

Matériau boîtier: matière plastique

Nombre total de pôles: 4

Référence fabricant: 8045647

Contenu: 1 pc(s)

Nombre de pôles: 4

Capacité de courant totale: 12.0 A

Capacité de charge par signal E/S: 2.0 A

Documents & téléchargements

Fiche technique

Fiche technique 3553416 Escha 8I/OM12-5P3T 8045647 Répartiteur passif M12 filetage métal 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553416 Escha 8I/OM12-5P3T 8045647 Répartiteur passif M12 filetage métal 1 pc(s)

Description

La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.
