Name: Escha 8075821 Distributeur et adaptateur pour capteurs/actionneurs M12 Adaptateur/prolongateur Nombre de pôles: 4+terre
Brand: Escha
SKU: 3553484
Availability: BackOrder

Répartiteur de câble coaxial à quatre connexions avec un boîtier rectangulaire noir, utilisé pour distribuer des signaux à partir d'une seule entrée vers plusieurs sorties.

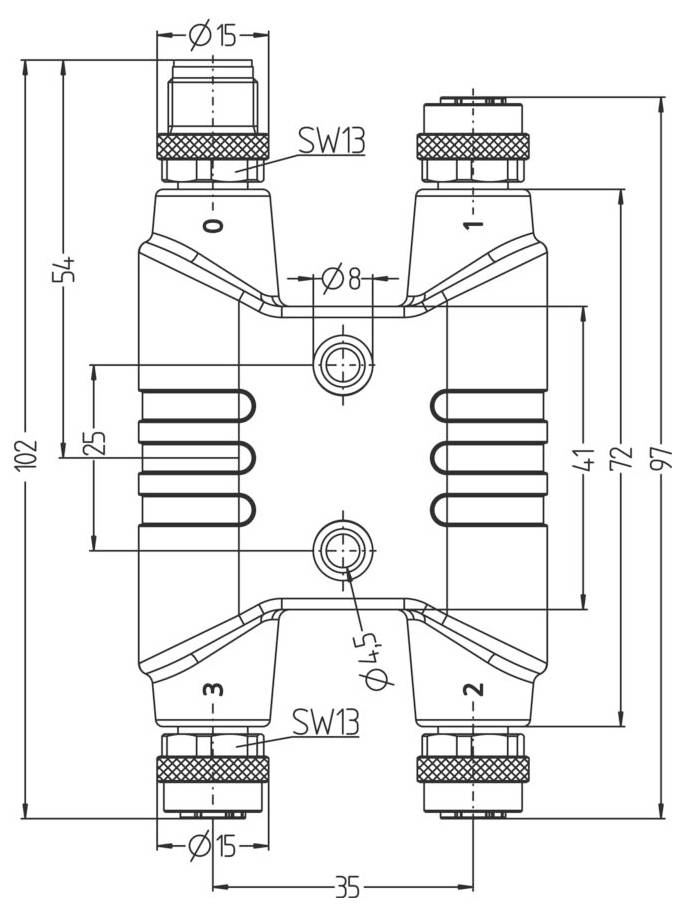

Schéma technique d'un connecteur métallique avec dimensions étiquetées. Dimensions comprenant une hauteur totale de 102 mm, une largeur de 54 mm, et divers diamètres.

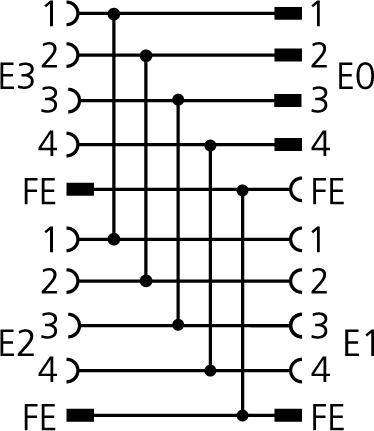

Schéma de Commutateur Crossbar 4x4 montrant les connexions entre les entrées E0, E1, E2, E3 et les sorties FE, chacune avec quatre lignes numérotées de 1 à 4.

1/3

Type de produit

Distributeur et adaptateur pour capteurs/actionneurs

Forme

Adaptateur/prolongateur

Coté A

M12 mâle droit

Coté de raccordement B

M12 femelle droit

Nombre de pôles

4+terre

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 79.95 / pièce(s))

CHF 79.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Résistance d'isolement: ≥108 Ω
Matériau joint (connecteur) : FPM/FKM
Matériau corps de poignée : plastique, TPU, BK
Durée de vie mécanique : >100 cycles d'enfichage
Normes : CEI 61076-2-111
Indice de protection (monté) : IP65, IP67, IP68
Température ambiante : -30°C...+90°C
Degré de pollution : 3
Tension assignée (page A | page B) : 63 VDC
Matériel Contacts (page A | page B) : métal, CuZn, plaqué or
Matériau support de contact (page A | page B): Plastique, PA, BK
Matériau de projection (page A | page B) : métal, CuZn, nickelé
Nombre de pôles (page A | page B): 4+FE
Capacité de charge par broche (à 40°C) (page A | page B) : 16 A
Sortie (page A | page B) : fiche, M12;prise, M12
Codage (page A | page B): L

Type: PL-4HM12-S5-3K5

Type de produit: Distributeur et adaptateur pour capteurs/actionneurs

Forme: Adaptateur/prolongateur

Coté A: M12 mâle droit

Coté de raccordement B: M12 femelle droit

Nombre de pôles: 4+terre

Tension nominale: 63 V/DC

Courant nominal: 16 A

Courant nominal - arrondi: 16 A

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: L

Matériau du contact: CuZn

Revêtement du contact: doré

Température min.: -30 °C

Température max.: 90 °C

Référence fabricant: 8075821

Contenu: 1 pc(s)

Documents & téléchargements

Fiche technique

Fiche technique 3553484 Escha 8075821 Distributeur et adaptateur pour capteurs/actionneurs M12 Adaptateur/prolongateur Nombre de pôles: 4+terre

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553484 Escha 8075821 Distributeur et adaptateur pour capteurs/actionneurs M12 Adaptateur/prolongateur Nombre de pôles: 4+terre

Description

La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.
