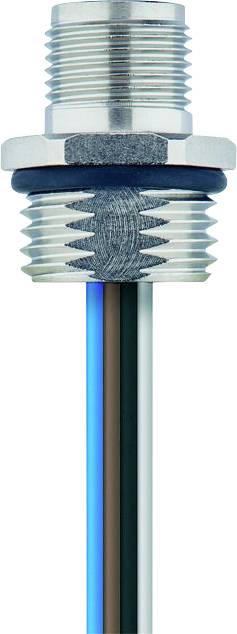

Escha 8071810 Connecteur à bride M16 0.5 m Nombre de pôles: 8 1 pc(s) Piece
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur à bride
Coté A
M12 mâle droit
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
8
Longueur de câble
0.5 m
Fiche technique (PDF)
1 pièce(s)
Nombre
Total (CHF 16.60 / pièce(s))
CHF 16.60
excl. TVA
Plus que 1 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Tension de mesure : 30V
- Résistance d'isolement: ≥108 Ω
- Matériau Contacts : métal, CuZn, plaqué or
- Matériau support de contact: Plastique, PA GF, BK
- Durée de vie mécanique : >100 cycles d'enfichage
- Normes : CEI 61076-2-101
- Occupation des broches : 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 CP, 7 BU, 8 RD
- Nombre de pôles : 8
- Indice de protection (monté) : IP65, IP67, IP68
- Connecteur : fiche, droite, M12
- Capacité de charge par broche (à 40°C) : 2.0 A
- Température ambiante : -30°C...+90°C
- Degré de pollution : 3
- COULEURS DE FILS: WH, BN, GN, YE, GY, PK, BU, RD
- Section transversale : 8 x 0,25 mm²
- Matériau (isolation) : PVC
- Codage : A
- Type de raccordement : raccord de toron

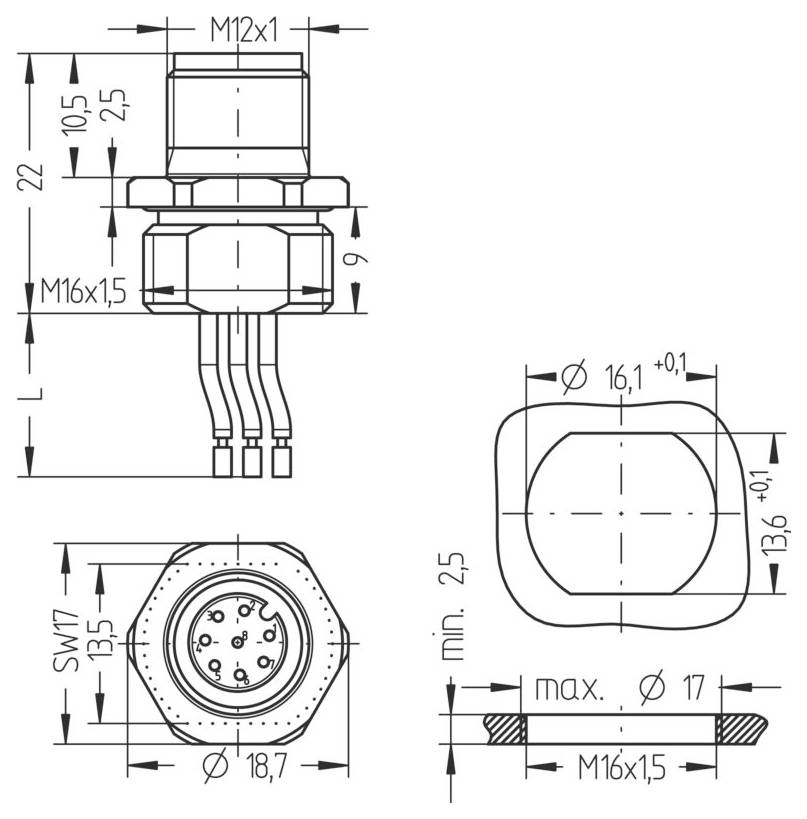

- Filetage de fixation : M16x1,5
- Remplacement pour : 8028072
- Longueur de toron : 0.5 m
- Matériau boîtier à bride : métal, CuZn, nickelé
- Matériau joint extérieur : NBR
- Sens de montage : montage à la paroi avant (sans écrou de fixation)
- Type d'emballage
Piece
- Type
AL-FVM12SUA8-0,5/M16
- Type de produit
Connecteur à bride
- Coté A
M12 mâle droit
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
8
- Longueur de câble
0.5 m
- Tension nominale
30 V
- Courant nominal
2.0 A
- Courant nominal - arrondi
2 A
- Section de raccordement (max.)
0.25 mm²
- Section de câble (câblage capteur/actioneeur)
0.25 mm²
- Connexion
toron
- Type de filetage côté du raccordement
M16
- Type de filetage connexion des câbles et montage
M16
- Codification
A
- Matériau du contact
CuZn
- Type de montage capteur/actionneur
Montage sur face avant
- Température min.
-30 °C
- Température max.
90 °C
- Référence fabricant
8071810
- Contenu
1 pc(s)
Documents & téléchargements
Fiche technique
Fiche technique 3553483 Escha 8071810 Connecteur à bride M16 0.5 m Nombre de pôles: 8 1 pc(s) Piece
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553483 Escha 8071810 Connecteur à bride M16 0.5 m Nombre de pôles: 8 1 pc(s) Piece
Description
La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.
