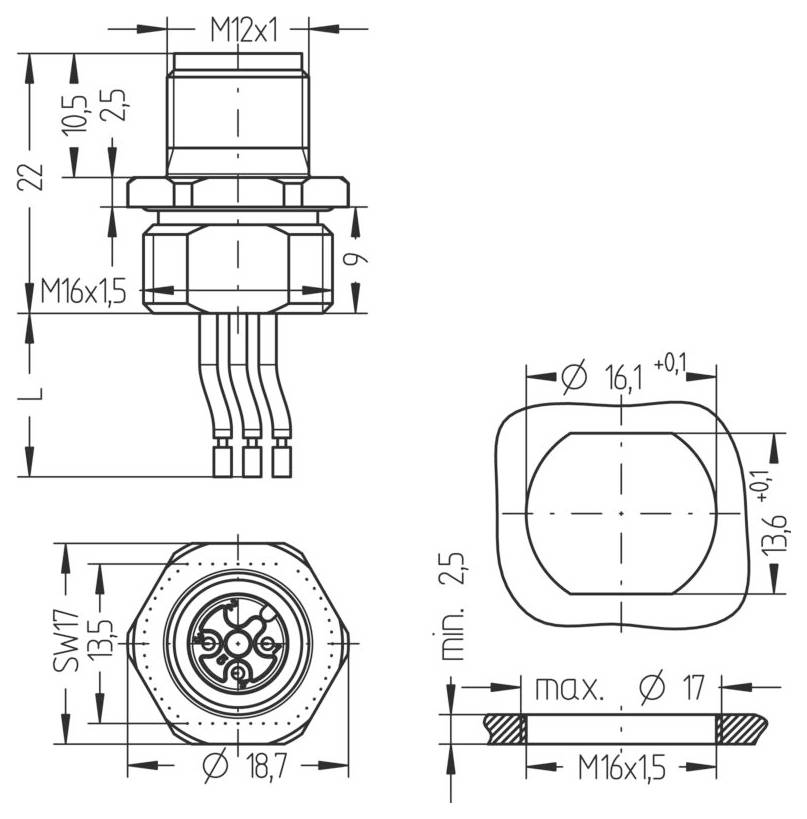

Escha 8071802 Connecteur à bride M16 embase mâle 0.5 m Nombre de pôles: 4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur à bride
Forme
embase mâle
Coté A
M12 mâle droit
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
4
Fiche technique (PDF)
3 pièce(s) (Dans la limite des stocks disponibles)
Nombre
Total (CHF 7.59 / pièce(s))
CHF 7.59
excl. TVA
Plus que 3 pièce(s) en stock !
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Tension assignée : 250V
- Résistance d'isolement: ≥108 Ω
- Matériau contacts : métal, CuSn, plaqué or
- Matériau support de contact: Plastique, PA GF, BK
- Durée de vie mécanique : >100 cycles d'enfichage
- Normes : CEI 61076-2-101
- Occupation des broches : 1 BN, 2 WH, 3 BU, 4 BK
- Nombre de pôles : 4
- Indice de protection (monté) : IP65, IP67, IP68
- Connecteur : fiche, droite, M12
- Capacité de charge par broche (à 40°C) : 4.0 A
- Température ambiante : -30°C...+90°C
- Degré de pollution : 3
- COULEURS DE FIL: BN, WH, BU, BK
- Section transversale : 4 x 0,34 mm²
- Matériau (isolation) : PVC
- Codage : A
- Type de raccordement : raccord de toron
- Filetage de fixation : M16x1,5
- Remplacement pour : 8027383
- Longueur de toron : 0.5 m
- Matériau boîtier à bride : métal, CuZn, nickelé
- Matériau joint extérieur : NBR
- Sens de montage : montage à la paroi avant (sans écrou de fixation)
- Type
AL-FVM12SUA4-0,5/M16
- Type de produit
Connecteur à bride
- Forme
embase mâle
- Coté A
M12 mâle droit
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
4
- Longueur de câble
0.5 m
- Tension nominale
250 V
- Courant nominal
4.0 A
- Courant nominal - arrondi
4 A
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
toron
- Type de filetage côté du raccordement
M16
- Type de filetage connexion des câbles et montage
M16
- Codification
A
- Matériau du contact
CuSn, doré
- Type de montage capteur/actionneur
Montage sur face avant
- Température min.
-30 °C
- Température max.
+90 °C
- Référence fabricant
8071802
- Contenu
1 pc(s)
Documents & téléchargements
Fiche technique
Fiche technique 3553482 Escha 8071802 Connecteur à bride M16 embase mâle 0.5 m Nombre de pôles: 4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553482 Escha 8071802 Connecteur à bride M16 embase mâle 0.5 m Nombre de pôles: 4 1 pc(s)
Description
La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.
