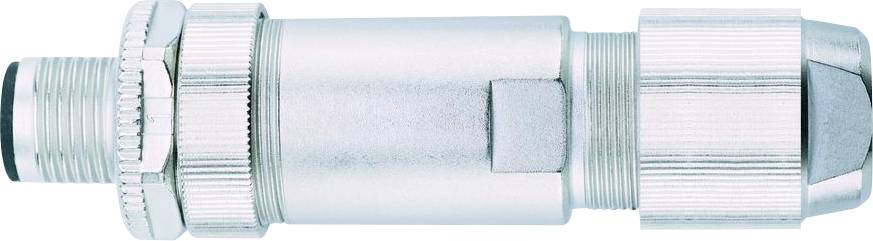

Escha 8068911 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 5 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Connecteur non confectionné pour capteurs/actionneurs
Norme de connecteur
Connectique Sensorik
Coté A
M12 mâle droit
Nombre de pôles
5
Tension nominale
60 V
Fiche technique (PDF)
Nombre
Total (CHF 17.53 / pièce(s))
CHF 17.53
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Tension de mesure : 60V
- Résistance d'isolement: ≥108 Ω
- Matériau de surface de prise : zinc moulé sous pression, nickelé
- Matériau Contacts : métal, CuZn, plaqué or
- Matériau support de contact: Plastique, PA, BK
- Durée de vie mécanique : >100 cycles d'enfichage
- Normes : CEI 61076-2-101
- Nombre de pôles : 5
- Type de protection (monté) : IP67
- Connecteur : fiche, droite, M12
- Capacité de charge par broche (à 40°C) : 4.0 A
- Température ambiante : -40°C...+85°C
- Degré de pollution : 3
- Codage : A
- Résistance intérieure: 3 mΩ
- Matériau de projection : métal, CuZn
- Blindage : avec blindage
- Type de raccordement : raccord vissé/serrage
- Section de raccordement : max. 0,75 mm²
- Passage du câble : 5...8 mm
- Type
WASCS5K
- Type de produit
Connecteur non confectionné pour capteurs/actionneurs
- Norme de connecteur
Connectique Sensorik
- Coté A
M12 mâle droit
- Nombre de pôles
5
- Tension nominale
60 V
- Courant nominal
4.0 A
- Courant nominal - arrondi
4 A
- Section de raccordement (max.)
0.75 mm²
- Section de câble (câblage capteur/actioneeur)
0.75 mm²
- Connexion
borne à vis
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Codification
A
- Matériau du contact
CuZn
- Section max.
0.75 mm²
- Spécificités
blindé
- Température min.
-40 °C
- Température max.
85 °C
- Type de fermeture
à vis
- Référence fabricant
8068911
- Contenu
1 pc(s)
- Ø câble max.
8 mm
- Diam. câble (min.)
5 mm
- Gamme de Ø de câble
5 - 8 mm
Documents & téléchargements
Fiche technique
Fiche technique 3553474 Escha 8068911 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 5 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553474 Escha 8068911 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 5 1 pc(s)
Description
La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.
