Name: Escha 8068909 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 4 1 pc(s) Piece
Brand: Escha
SKU: 3553472
Availability: BackOrder

Un capteur industriel métallique avec des connecteurs filetés aux deux extrémités, utilisé pour détecter et mesurer les propriétés physiques dans les machines.

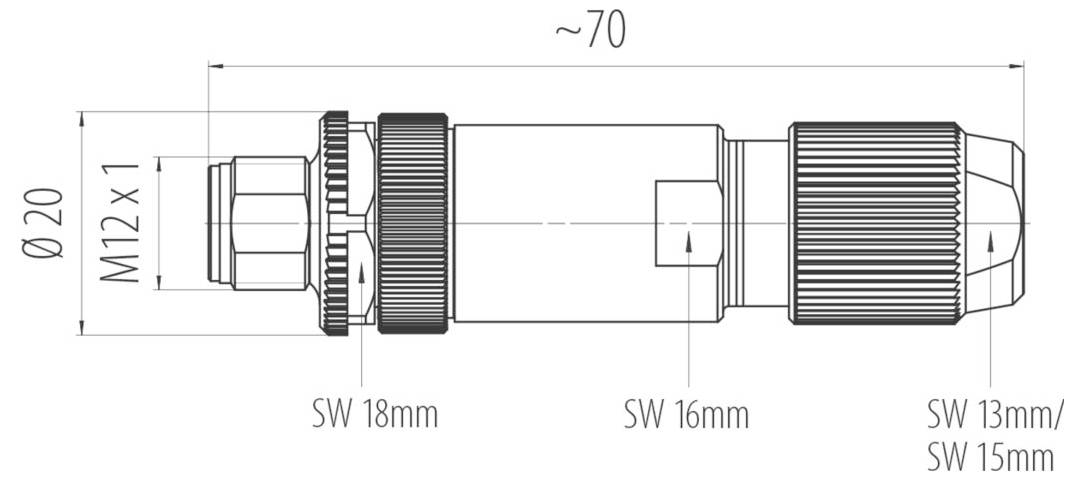

Diagramme d'un connecteur cylindrique avec dimensions. Diamètre : 20 mm. Longueur : ~70 mm. Caractéristiques dimensionnelles : SW 18 mm, SW 16 mm, SW 13 mm/15 mm. Filetage M12 x 1.

1/2

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Coté A

M12 mâle droit

Nombre de pôles

Tension nominale

250 V

Courant nominal

4.0 A

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 18.95 / pièce(s))

CHF 18.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Tension assignée : 250V
Résistance d'isolement: ≥108 Ω
Matériau corps de poignée : métal, CuZn
Matériau Contacts : métal, CuZn, plaqué or
Matériau support de contact: Plastique, PA, BK
Durée de vie mécanique : >100 cycles d'enfichage
Normes : CEI 61076-2-101
Nombre de pôles : 4
Type de protection (monté) : IP67
Connecteur : fiche, droite, M12
Capacité de charge par broche (à 40°C) : 4.0 A
Température ambiante : -40°C...+85°C
Degré de pollution : 3
Codage : A
Résistance intérieure: 3 mΩ
Matériau de projection : métal, CuZn
Blindage : avec blindage
Type de raccordement : raccord vissé/serrage
Section de raccordement : max. 0,75 mm²
Passage du câble : 5...8 mm

Type d'emballage: Piece

Type: WASCS4K

Type de produit: Connecteur non confectionné pour capteurs/actionneurs

Coté A: M12 mâle droit

Nombre de pôles: 4

Tension nominale: 250 V

Courant nominal: 4.0 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.75 mm²

Section de câble (câblage capteur/actioneeur): 0.75 mm²

Connexion: borne à vis

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: A

Matériau du contact: CuZn

Section max.: 0.75 mm²

Spécificités: blindé

Température min.: -40 °C

Température max.: 85 °C

Type de fermeture: à vis

Référence fabricant: 8068909

Contenu: 1 pc(s)

Ø câble max.: 8 mm

Diam. câble (min.): 5 mm

Gamme de Ø de câble: 5 - 8 mm

Documents & téléchargements

Fiche technique

Fiche technique 3553472 Escha 8068909 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 4 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553472 Escha 8068909 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 4 1 pc(s) Piece

Description

La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.
