Escha 8060876 Embase femelle M12 1.0 m Nombre de pôles: 4 1 pc(s)

Un câble vert avec un connecteur noir et une extrémité filetée métallique est représenté verticalement.
Un câble coaxial vert avec un connecteur métallique à une extrémité, utilisé pour transmettre des données ou des signaux télévisuels.

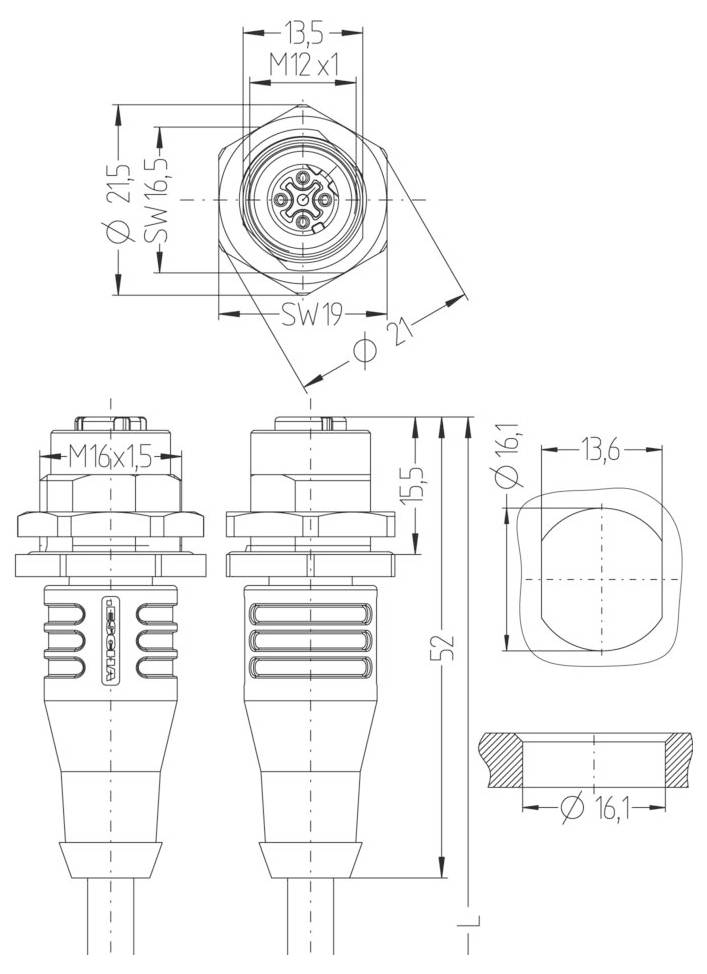

Dessin technique d'un connecteur M12 avec spécifications de dimensions et de tailles de filetage, comprenant un filetage M16x1,5, hauteur de 55 mm.

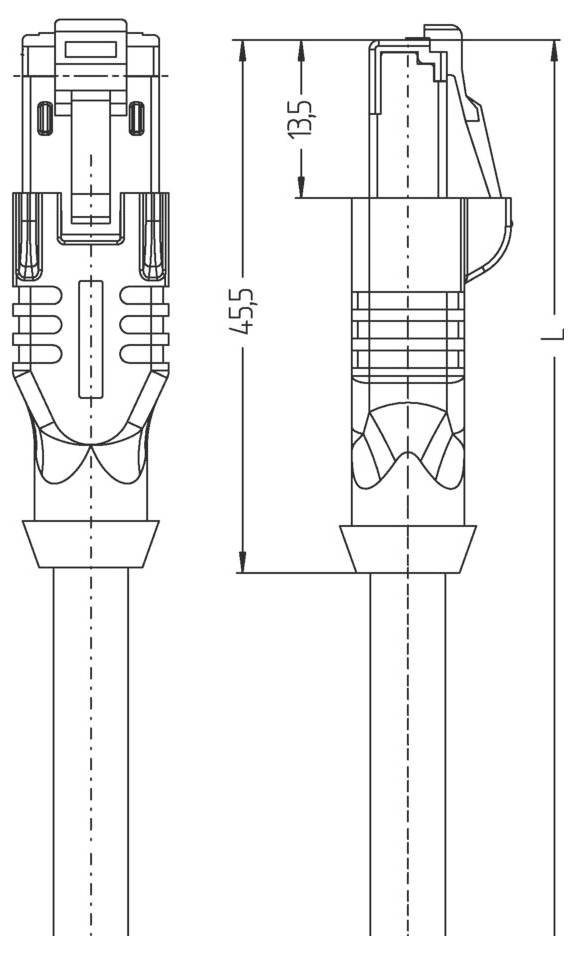

Dessin technique d'un connecteur de câble avec vues latérale et frontale. Les dimensions sont indiquées comme étant 455 et 135 unités.
1/4
Type de produit
Embase femelle
Norme de connecteur
RJ45
Coté A
M12 femelle droit
Coté de raccordement B
RJ 45 mâle
Nombre de pôles
4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 37.95 / pièce(s))
CHF 37.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Résistance d'isolement: ≥108 Ω
  • Matériau joint (connecteur) : FPM/FKM
  • Nombre de pôles : 4
  • COULEURS DE VEINES : WHBU/BU, WHOG/OG
  • Section de la veine : 1 x 4 x AWG26, quadrilatère
  • Diamètre extérieur du manteau: 4,80 mm
  • Caractéristiques particulières: Sans halogène, haute flexibilité, résistant à l'hydrolyse, sans LABORATOIRES, résistant AUX microbes, Résistant à l'huile, à l'ozone, recyclable, conforme à la RoHS, résistant à l'acide et à la lessive, Chaînes remorquables, résistantes à l'eau de mer, résistantes aux UV
  • Rayon de courbure (déplacé) : 7,5 x câble Ø
  • Rayon de courbure (fixe) : 4 x câble Ø
  • QUALITÉ DU CÂBLE : S3400, PUR, UL
  • Structure du toron : 19 x 0,10 mm
  • Couleur du manteau: GN, similaire à RAL6018
  • Matériau (isolation) : PP
  • Matériau gaine de câble : PUR
  • Tension nominale : 300 V UL Rating
  • Plage de température (en mouvement) : -30°C...+70°C
  • Plage de température (fixe) : -40°C...+80°C
  • Codage : D
  • Matériau Poignée (page A | page B) : plastique, TPU, BK
  • Connecteur (page A | page B) : connecteur femelle, droit, M12;fiche, droite, RJ45
  • Blindage (page A | page B): Avec blindage
  • Propriétés de transmission (page A | page B) : CAT5e
  • Propriétés de transmission : CAT5
  • Matériau boîtier à bride : métal, CuZn, nickelé
  • Matériau joint extérieur : NBR
  • Occupation (page A | page B) : ;T568B
  • Matériel Contacts (page A | page B) : Métal, CuSn, plaqué or ; Métal, CuZn, plaqué or
  • Matériau support de contact (page A | page B): Plastique, PA, GN;plastique
  • Durée de vie mécanique (page A | page B) : >100 cycles de branchement ;>750 cycles d'enfichage
  • Normes (page A | page B): IEC 61076-2-101/-109;IEC 60603-7-5
  • Matériau boîtier de blindage (page A | page B) : ;Métal, CuZn, nickelé
  • Occupation des broches (page A | page B): 1 WHOG, 2 WHBU, 3 OG, 4 BU;1 WHOG, 2 OG, 3 WHBU, 6 BU
  • Indice de protection (monté) (page A | page B) : IP65, IP67, IP68;IP20
  • Capacité de charge par broche (à 40°C) (page A | page B) : 4.0 A ; 1.0 A
  • Température ambiante (page A | page B): -30°C...+90°C;-40°C...+70°C
  • Niveau de pollution (page A | page B): 3;1
  • Tension assignée (page A | page B) : 250V;60V
  • Courant assigné : 1,0V
Type

IE-FKFDSY4.082-1-IE-RJ45SS8.005/S3400

Type de produit

Embase femelle

Norme de connecteur

RJ45

Coté A

M12 femelle droit

Coté de raccordement B

RJ 45 mâle

Nombre de pôles

4

Longueur de câble

1.0 m

Materiau de la gaine

PUR

Tension nominale

250 V

60 V

Courant nominal

1.0 A

Courant nominal - arrondi

1 A

Ø extérieur

4.80 mm

Connexion

connecteur femelle M12

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

D

Matériau du contact

CuZn

Spécificités

pour chaîne porte-câbles

Température min.

-40 °C

Température max.

90 °C

Référence fabricant

8060876

Contenu

1 pc(s)

Diamètre de câble

4.80 mm

Documents & téléchargements

Fiche technique

Fiche technique 3553462 Escha 8060876 Embase femelle M12 1.0 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553462 Escha 8060876 Embase femelle M12 1.0 m Nombre de pôles: 4 1 pc(s)

Description

Câble Ethernet blindé en PUR pour une transmission de données sûre et adaptée à l'industrie dans les techniques d'automatisation et de bus de terrain. Les exigences en temps réel basées sur la norme IEC61158 sont réalisables. Le câble répond aux exigences UL-Style 21815 (80°/300V) et aux spécifications Cat5 (électrique. Caractéristiques conformes à la norme EN50288-2-2). Matériaux et structure constructive pour une sollicitation mécanique accrue (abrasion, courbure, vibrations, etc.) de la conduite. Utilisation possible en mode chaîne de remorquage/en cas de torsion. Haute résistance à la traction grâce aux fils Kevlar intégrés.

Ce texte a été traduit par une machine.
