Escha 8057723 Distributeur et adaptateur pour capteurs/actionneurs Adaptateur/prolongateur Nombre de pôles: 5 1 pc(s)

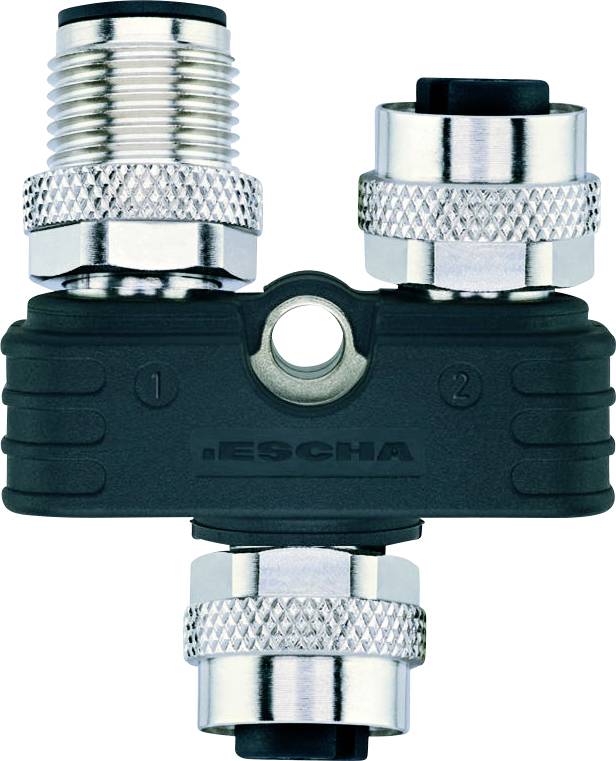

Un connecteur industriel en forme de T avec trois ports métalliques étiquetés '1' et '2', et la mention 'ESCHA' gravée sur le boîtier noir, utilisé pour les connexions de câbles.

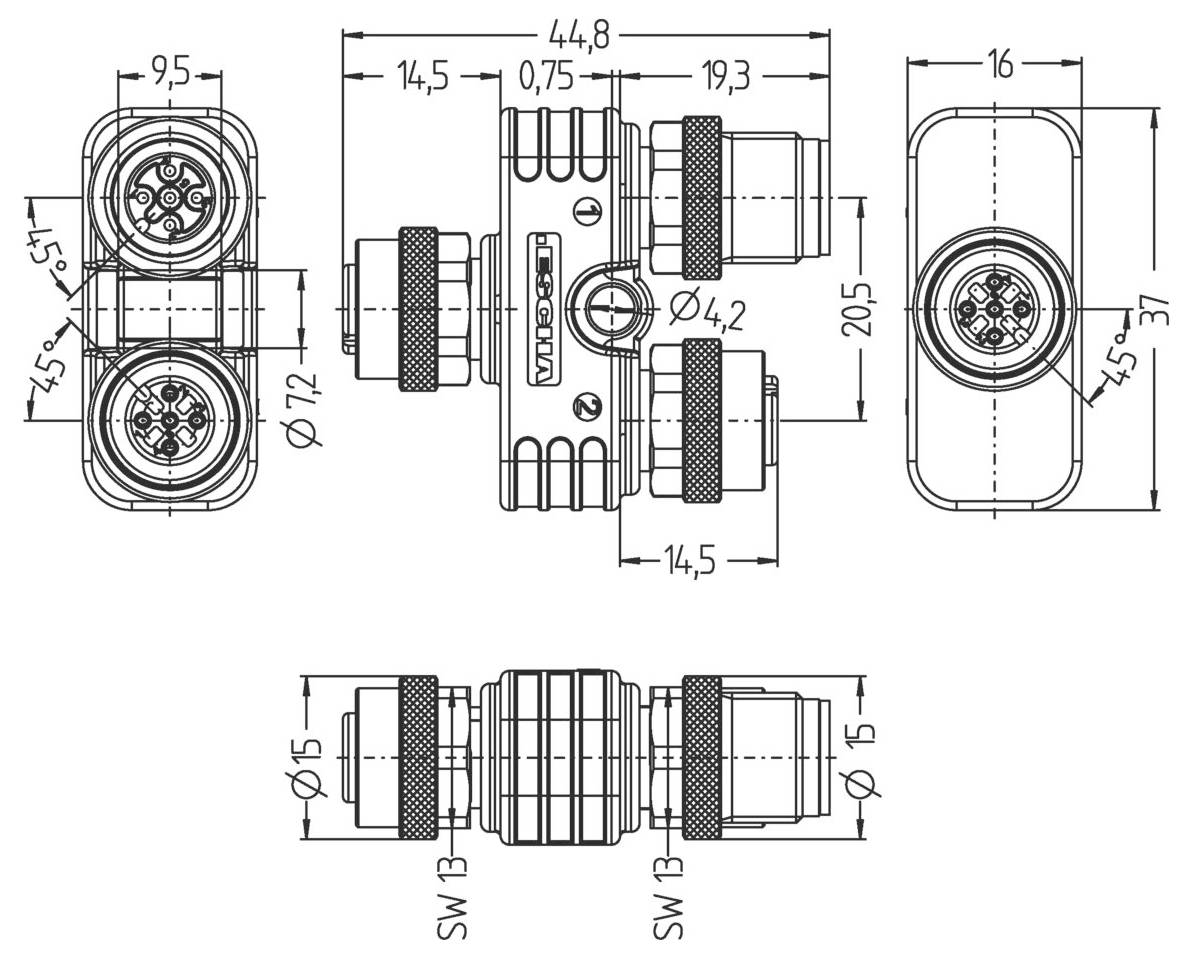

« Schéma technique présentant un composant mécanique avec des mesures détaillées incluant les diamètres, les largeurs et les étiquettes de composants en millimètres. »

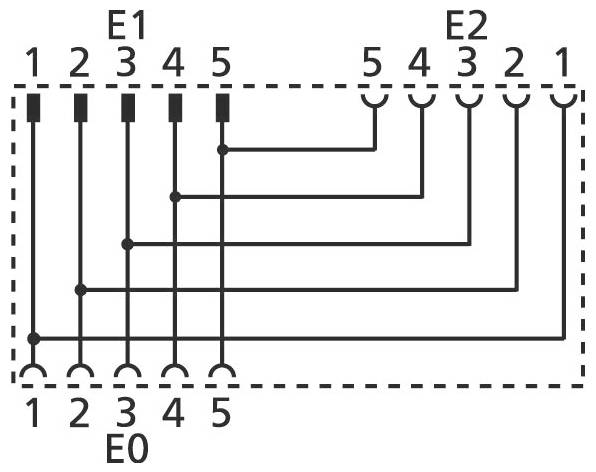

Schéma montrant une matrice de connexion étiquetée E0 à E2 avec des entrées et des sorties numérotées allant de 1 à 5, illustrant les chemins de circuit.
1/3
Type de produit
Distributeur et adaptateur pour capteurs/actionneurs
Forme
Adaptateur/prolongateur
Norme de connecteur
Connectique Sensorik
Coté A
M12 femelle droit
Coté de raccordement B
M12 mâle droit
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 55.95 / pièce(s))
CHF 55.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Résistance d'isolement: ≥108 Ω
  • Matériau joint (connecteur) : FPM/FKM
  • Matériau corps de poignée : plastique, TPU, BK
  • Durée de vie mécanique : >100 cycles d'enfichage
  • Normes : CEI 61076-2-101
  • Indice de protection (monté) : IP65, IP67, IP68
  • Température ambiante : -30°C...+90°C
  • Degré de pollution : 3
  • Blindage : avec blindage
  • Tension assignée (page A | page B) : 60V
  • Matériel Contacts (page A | page B) : métal, CuZn, plaqué or
  • Matériau support de contact (page A | page B): Plastique, TPU, BK
  • Matériau de projection (page A | page B) : métal, CuZn, nickelé
  • Nombre de pôles (page A | page B): 5
  • Capacité de charge par broche (à 40°C) (page A | page B) : 4 A
  • Sortie (côté A | côté B) : prise, M12;prise, M12
  • Codage (page A | page B): A
Type

Y-WAKS5-WASS5-WAKS5

Type de produit

Distributeur et adaptateur pour capteurs/actionneurs

Forme

Adaptateur/prolongateur

Norme de connecteur

Connectique Sensorik

Coté A

M12 femelle droit

Coté de raccordement B

M12 mâle droit

Nombre de pôles

5

Tension nominale

60 V

Courant nominal

4 A

Courant nominal - arrondi

4 A

Connexion

connecteur femelle M12

Codification

A

Matériau du contact

CuZn

Spécificités

blindé

Température min.

-30 °C

Température max.

90 °C

Référence fabricant

8057723

Contenu

1 pc(s)

Documents & téléchargements

Fiche technique

Fiche technique 3553457 Escha 8057723 Distributeur et adaptateur pour capteurs/actionneurs Adaptateur/prolongateur Nombre de pôles: 5 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553457 Escha 8057723 Distributeur et adaptateur pour capteurs/actionneurs Adaptateur/prolongateur Nombre de pôles: 5 1 pc(s)

Description

La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.
