Escha 8056578 Jonction 1.0 m Nombre de pôles: 4 1 pc(s)

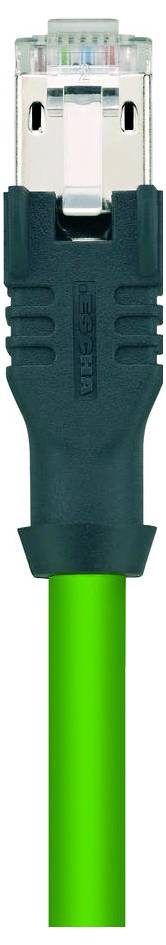

Un câble Ethernet vert avec un connecteur RJ45 transparent à son extrémité.

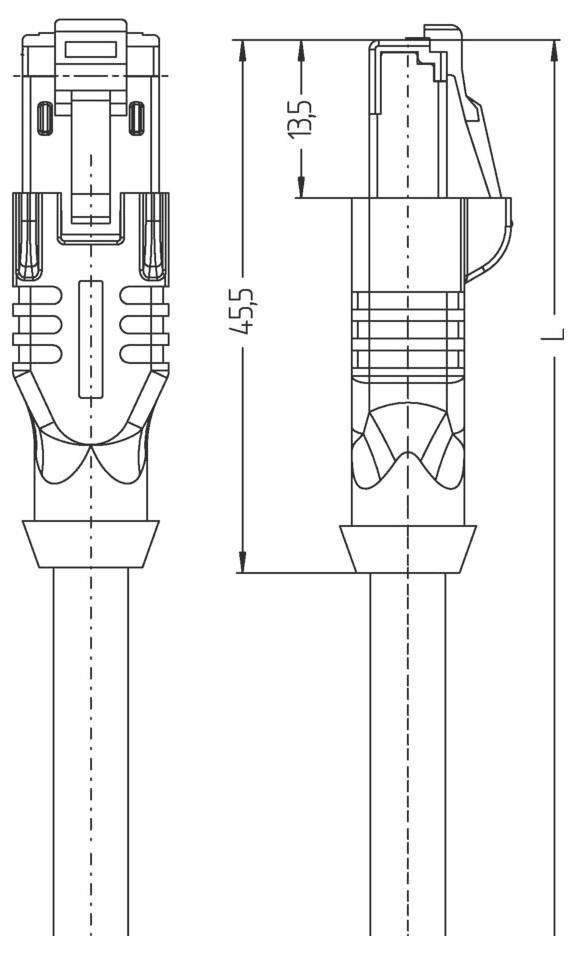

Dessin technique d'un connecteur de câble avec des mesures détaillées, montrant les vues de face et de côté avec une longueur indiquée à 455 et 135 unités.
1/2
Type de produit
Jonction
Norme de connecteur
RJ45
Coté A
RJ 45 mâle
Coté de raccordement B
RJ 45 mâle
Nombre de pôles
4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 29.95 / pièce(s))
CHF 29.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • COULEURS DE VEINES : WHBU/BU, WHOG/OG
  • Section de la veine : 1 x 4 x AWG26, quadrilatère
  • Diamètre extérieur du manteau: 4,80 mm
  • Caractéristiques particulières: Sans halogène, haute flexibilité, résistant à l'hydrolyse, sans LABORATOIRES, résistant AUX microbes, Résistant à l'huile, à l'ozone, recyclable, conforme à la RoHS, résistant à l'acide et à la lessive, Chaînes remorquables, résistantes à l'eau de mer, résistantes aux UV
  • Rayon de courbure (déplacé) : 7,5 x câble Ø
  • Rayon de courbure (fixe) : 4 x câble Ø
  • QUALITÉ DU CÂBLE : S3400, PUR, UL
  • Structure du toron : 19 x 0,10 mm
  • Couleur du manteau: GN, similaire à RAL6018
  • Matériau (isolation) : PP
  • Matériau gaine de câble : PUR
  • Tension nominale : 300 V UL Rating
  • Plage de température (en mouvement) : -30°C...+70°C
  • Plage de température (fixe) : -40°C...+80°C
  • Tension assignée (page A | page B) : 60V
  • Résistance d'isolement (page A | page B): ≥108 Ω
  • Matériau Poignée (page A | page B) : plastique, TPU, BK
  • Matériel Contacts (page A | page B) : métal, CuZn, plaqué or
  • Matériau support de contact (page A | page B): Plastique
  • Durée de vie mécanique (page A | page B) : >1000 cycles d'enfichage
  • Normes (page A | page B): IEC 60603-7-5
  • Occupation des broches (page A | page B) : 1 WHOG, 2 OG, 3 WHBU, 6 BU
  • Nombre de pôles (page A | page B): 4
  • Indice de protection (monté) (page A | page B) : IP20
  • Capacité de charge par broche (à 40°C) (page A | page B) : 1.0 A
  • Température ambiante (page A | page B) : -40°C...+70°C
  • Niveau de pollution (page A | page B): 1
  • Occupation (page A | page B): Industrial
  • Matériau boîtier de blindage (page A | page B) : métal, CuZn, nickelé
  • Blindage (page A | page B): Avec blindage
  • Connecteur (page A | page B) : fiche, droite, RJ45
  • Propriétés de transmission (page A | page B) : CAT5e
  • Propriétés de transmission : CAT5
  • Courant : 1,0A
Type

IE-RJ45SS8.005-1-IE-RJ45SS8.005/S3400

Type de produit

Jonction

Norme de connecteur

RJ45

Coté A

RJ 45 mâle

Coté de raccordement B

RJ 45 mâle

Nombre de pôles

4

Longueur de câble

1.0 m

Materiau de la gaine

PUR

Tension nominale

60 V

Courant nominal

1.0 A

Courant nominal - arrondi

1 A

Ø extérieur

4.80 mm

Connexion

RJ45

Matériau du contact

CuZn

Spécificités

sans halogène

Température min.

-40 °C

Température max.

80 °C

Référence fabricant

8056578

Contenu

1 pc(s)

Diamètre de câble

4.80 mm

Ø câble max.

4.80 mm

Gamme de Ø de câble

4.80 mm (max)

Documents & téléchargements

Fiche technique

Fiche technique 3553452 Escha 8056578 Jonction 1.0 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553452 Escha 8056578 Jonction 1.0 m Nombre de pôles: 4 1 pc(s)

Description

Câble Ethernet blindé en PUR pour une transmission de données sûre et adaptée à l'industrie dans les techniques d'automatisation et de bus de terrain. Les exigences en temps réel basées sur la norme IEC61158 sont réalisables. Le câble répond aux exigences UL-Style 21815 (80°/300V) et aux spécifications Cat5 (électrique. Caractéristiques conformes à la norme EN50288-2-2). Matériaux et structure constructive pour une sollicitation mécanique accrue (abrasion, courbure, vibrations, etc.) de la conduite. Utilisation possible en mode chaîne de remorquage/en cas de torsion. Haute résistance à la traction grâce aux fils Kevlar intégrés.

Ce texte a été traduit par une machine.
