Escha 8053289 Jonction M12 5.0 m Nombre de pôles: 8 1 pc(s)

Un gros plan d'un connecteur électrique noir et argenté avec un câble vert attaché, utilisé dans des applications industrielles ou électroniques.

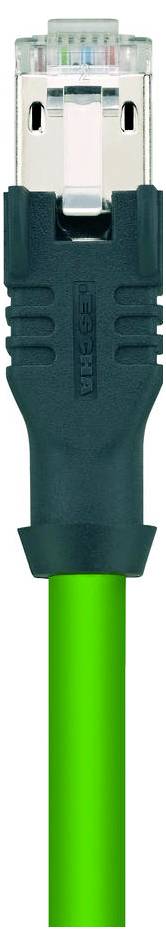

Un câble Ethernet RJ45 vert avec un connecteur transparent, souvent utilisé pour la mise en réseau informatique et les connexions internet.

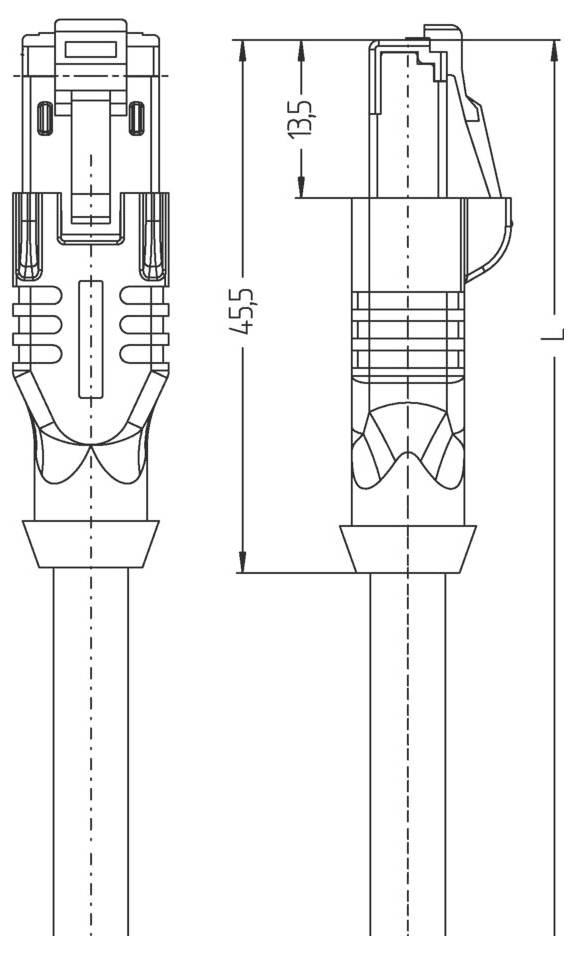

Dessin technique d'un connecteur électrique, présentant les vues de côté et de face. Dimensions indiquées comme étant de 45,5 mm de hauteur et 13,5 mm de largeur.

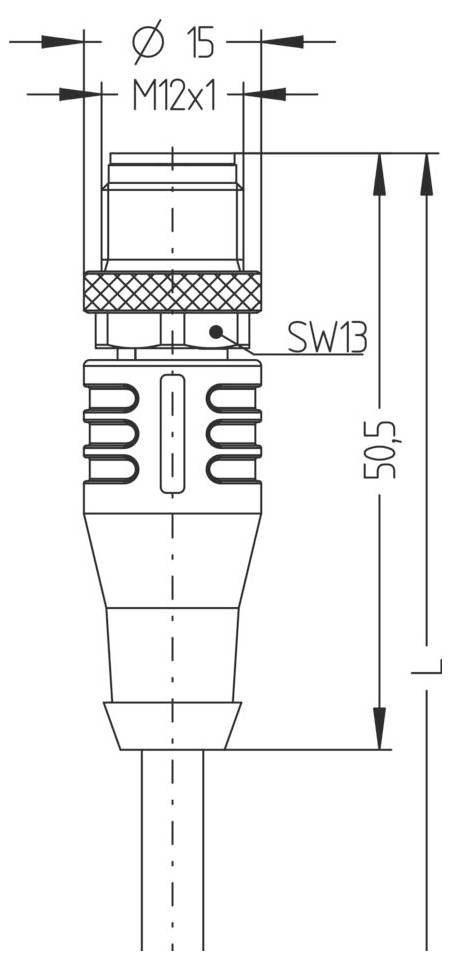

'Dessin technique d'un connecteur indiquant les dimensions : Diamètre Ø 15, longueur 50,5, avec filetage M12x1, et taille de clé Sw13.'
Un diagramme circulaire divisé en quatre quadrants, chacun contenant des cercles numérotés de 1 à 8, disposés dans un ordre séquentiel.
1/5
Type de produit
Jonction
Norme de connecteur
RJ45
Coté A
M12 mâle droit
Coté de raccordement B
RJ 45 mâle
Nombre de pôles
8
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 65.95 / pièce(s))
CHF 65.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • COULEURS DE FIL: WH/OG ; WH/GN ; WH/BN ; WH/BU
  • Section transversale : 4 x 2 x 0,14 mm²
  • Diamètre extérieur du manteau: 6,40 mm
  • Caractéristiques particulières: Sans halogène, haute flexibilité, résistant à l'hydrolyse, pas de conduite au feu, pas de gaz corrosifs, sans LABORATOIRES, résistants aux microbes, résistants à l'huile, recyclables, conformes à la norme RoHS, Résistant à l'acide et à la lessive, résistant à l'eau de mer, UN ECE R 118, résistant aux UV
  • Rayon de courbure (déplacé) : 10 x câble Ø
  • Rayon de courbure (fixe) : 5 x câble Ø
  • Sans halogène : Oui
  • QUALITÉ DU CÂBLE : S3500, PUR, UL
  • Structure du câble: 7 x 0,16 mm
  • Couleur du manteau: GN, similaire à RAL6018
  • Matériau (isolation) : PE
  • Matériau gaine de câble : PUR
  • Tension nominale : 30 V UL Rating
  • Plage de température (en mouvement) : -20°C...+60°C
  • Plage de température (fixe) : -40°C...+80°C
  • Codage : X
  • Matériau de projection : métal, CuZn, nickelé
  • Blindage : oui
  • Résistance d'isolement (page A | page B): ≥108 Ω
  • Nombre de pôles (page A | page B): 8
  • Connecteur (page A | page B) : fiche, droite, M12;fiche, droite, RJ45
  • Blindage (page A | page B): Avec blindage
  • Propriétés de transmission (page A | page B) : Cat6A
  • Propriétés de transmission : CAT7
  • Occupation (page A | page B) : ;T568B
  • Matériel Contacts (page A | page B) : Métal, CuZn, plaqué or ; Métal, CuSn, plaqué or
  • Matériau support de contact (page A | page B): Plastique, PA;plastique
  • Durée de vie mécanique (page A | page B) : >100 cycles de branchement ;>750 cycles d'enfichage
  • Normes (page A | page B): IEC 61076-2-109;IEC 60603-7-51
  • Matériau boîtier de blindage (page A | page B) : ;Métal, CuZn, nickelé
  • Occupation des broches (page A | page B): 1 WHOG, 2 OG; 3 WHGN, 4 GN; 5 WHBN, 6 BN; 7 WHBU, 8 BU; 1 WHOG, 2 OG; 3 WHGN, 4 BU; 5 WHBU, 6 GN; 7 WHBN, 8 BN
  • Indice de protection (monté) (page A | page B) : IP65, IP67, IP68;IP20
  • Capacité de charge par broche (à 40°C) (page A | page B) : 0.5 A ; 1.0 A
  • Température ambiante (page A | page B): -30°C...+90°C;-40°C...+70°C
  • Niveau de pollution (page A | page B): 2;1
  • Tension assignée (page A | page B) : 50 V c.a. ; 60 V c.c. ; 60 V
  • Courant : 0,5A
  • Matériau corps de poignée (page A | page B): Plastique, TPU, BK;plastique, TPE, BK
Type

IE-WASSX8.066-5-IE-RJ45SS8.002/S3500

Type de produit

Jonction

Norme de connecteur

RJ45

Coté A

M12 mâle droit

Coté de raccordement B

RJ 45 mâle

Nombre de pôles

8

Longueur de câble

5.0 m

Materiau de la gaine

PUR

Tension nominale

50 V/AC

60 V/DC

60 V

Courant nominal

0.5 A

Courant nominal - arrondi

500 mA

Ø extérieur

6.40 mm

Section de câble (câblage capteur/actioneeur)

0.14 mm²

Connexion

connecteur mâle M12

Couleur

RAL 6018 (Vert jaune)

Type de filetage côté du raccordement

M12

Type de filetage connexion des câbles et montage

M12

Codification

X

Matériau du contact

CuZn

Revêtement du contact

doré

Spécificités

sans halogène

Température min.

-40 °C

Température max.

90 °C

Référence fabricant

8053289

Contenu

1 pc(s)

Diamètre de câble

6.40 mm

Documents & téléchargements

Fiche technique

Fiche technique 3553449 Escha 8053289 Jonction M12 5.0 m Nombre de pôles: 8 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553449 Escha 8053289 Jonction M12 5.0 m Nombre de pôles: 8 1 pc(s)

Description

Câble PUR blindé pour une transmission de données sûre et adaptée à l'industrie dans la technique d'automatisation et de bus de terrain. Le câble répond aux exigences ULStyle 20963 et répond aux exigences de Cat7 (électrique. Caractéristiques conformes à la norme EN50288-4-2). Les matériaux et la construction permettent une sollicitation mécanique accrue (abrasion, flexion, vibrations, etc.) de la conduite.

Ce texte a été traduit par une machine.
