Escha 8052224 Distributeur et adaptateur pour capteurs/actionneurs Nombre de pôles: 4, 3 1 pc(s)

Un répartiteur de câble coaxial avec deux ports femelles en haut étiquetés « 1 » et « 2 », et un port mâle en bas, utilisé pour diviser un signal câblé.

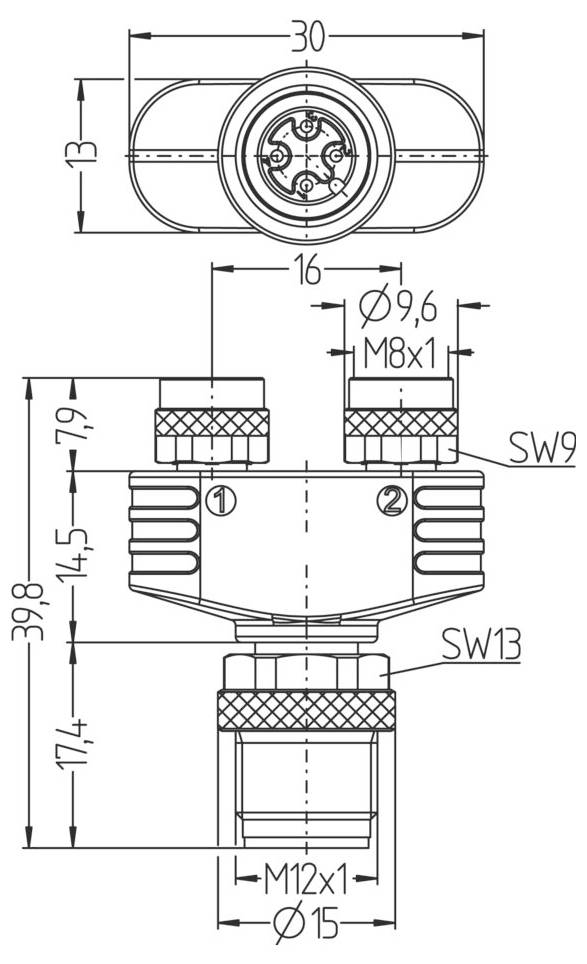

Dessin technique d'un connecteur. Vue de dessus montrant une conception circulaire et symétrique. Les dimensions de la vue de côté incluent des filetages M8x1, M12x1.
1/2
Type de produit
Distributeur et adaptateur pour capteurs/actionneurs
Coté A
M12 mâle droit
Coté de raccordement B
M8 femelle droit
Nombre de pôles
4
3
Tension nominale
60 V
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 20.95 / pièce(s))
CHF 20.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Résistance d'isolement: ≥108 Ω
  • Matériau joint (connecteur) : FPM/FKM
  • Matériau corps de poignée : plastique, TPU, BU
  • Durée de vie mécanique : >100 cycles d'enfichage
  • Normes : IEC 61076-2-101/-104
  • Indice de protection (monté) : IP65, IP67, IP68
  • Température ambiante : -30°C...+90°C
  • Degré de pollution : 3
  • Codage : A
  • Tension assignée (page A | page B) : 60V
  • Matériel Contacts (page A | page B) : métal, CuZn, plaqué or
  • Matériau support de contact (page A | page B): Plastique, TPU, BK
  • Matériau de projection (page A | page B) : métal, CuZn, nickelé
  • Capacité de charge par broche (à 40°C) (page A | page B) : 4 A
  • Sortie (page A | page B) : fiche, M12;prise, M8
  • Nombre de pôles (page A | page B): 4;3
Type

Y-WAS4-2SKP3/S55/S56

Type de produit

Distributeur et adaptateur pour capteurs/actionneurs

Coté A

M12 mâle droit

Coté de raccordement B

M8 femelle droit

Nombre de pôles

4

3

Tension nominale

60 V

Courant nominal

4 A

Courant nominal - arrondi

4 A

Codification

A

Matériau du contact

CuZn

Référence fabricant

8052224

Contenu

1 pc(s)

Documents & téléchargements

Fiche technique

Fiche technique 3553448 Escha 8052224 Distributeur et adaptateur pour capteurs/actionneurs Nombre de pôles: 4, 3 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553448 Escha 8052224 Distributeur et adaptateur pour capteurs/actionneurs Nombre de pôles: 4, 3 1 pc(s)

Description

La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.

Ce texte a été traduit par une machine.
