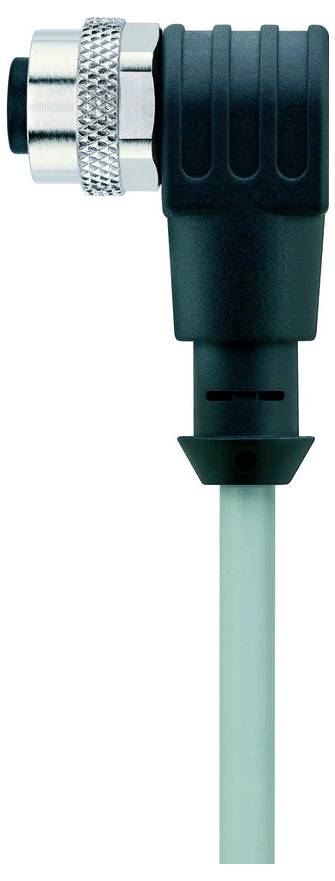

Escha 8051057 Câble de raccordement M12 10.0 m Nombre de pôles: 4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Câble de raccordement
Coté A
M12 femelle coudé
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
4
Longueur de câble
10.0 m
Fiche technique (PDF)
Nombre
Total (CHF 18.46 / pièce(s))
CHF 18.46
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Tension assignée : 250V
- Résistance d'isolement: ≥108 Ω
- Matériau joint (connecteur) : FPM/FKM
- Matériau corps de poignée : plastique, TPU, BK
- Matériau contacts : métal, CuSn, plaqué or
- Matériau porteur de contact : plastique, TPU, BK
- Durée de vie mécanique : >100 cycles d'enfichage
- Normes : CEI 61076-2-101
- Occupation des broches : 1 BN, 2 WH, 3 BU, 4 BK
- Nombre de pôles : 4
- Indice de protection (monté) : IP65, IP67, IP68
- Connecteur : connecteur femelle, coudé, M12
- Capacité de charge par broche (à 40°C) : 4.0 A
- Température ambiante : -30°C...+90°C
- Degré de pollution : 3
- COULEURS DE FIL: BN, WH, BU, BK
- Section transversale : 4 x 0,34 mm²
- Diamètre extérieur du manteau: 4,50 mm
- Caractéristiques spéciales : bonne résistance à l'huile et aux échelles chimiques, sans LABORATOIRES, résistant à l'ozone, recyclable, conforme à la RoHS, Résistant à l'acide et à la lessive, résistant à l'eau de mer, résistant aux UV
- Rayon de courbure (déplacé) : 10 x câble Ø
- Rayon de courbure (fixe) : 5 x câble Ø
- Qualité du câble : P00, PVC
- Structure du toron : 19 x 0,15 mm
- Couleur du manteau: GY, similaire à RAL7040
- Matériau (isolation) : PVC
- Matériau gaine de câble : PVC
- Tension nominale du câble : ≤300 V
- Plage de température (déplacée) : 0°C...+80°C.
- Plage de température (fixe) : -25°C...+80°C
- Codage : A
- Résistance de passage: 5 mΩ
- Confection des extrémités : extrémité de câble ouverte
- Matériau de projection : métal, CuZn, nickelé
- Type
AL-WWAK4-10/P00
- Type de produit
Câble de raccordement
- Coté A
M12 femelle coudé
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
4
- Longueur de câble
10.0 m
- Materiau de la gaine
PVC
- Tension nominale
250 V
- Courant nominal
4.0 A
- Courant nominal - arrondi
4 A
- Ø extérieur
4.50 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
connecteur femelle M12
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Codification
A
- Matériau du contact
CuSn, doré
- Revêtement du contact
doré
- Spécificités
résistant à l'ozone
- Température min.
-30 °C
- Température max.
90 °C
- Référence fabricant
8051057
- Contenu
1 pc(s)
- Diamètre de câble
4.50 mm
Documents & téléchargements
Fiche technique
Fiche technique 3553445 Escha 8051057 Câble de raccordement M12 10.0 m Nombre de pôles: 4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553445 Escha 8051057 Câble de raccordement M12 10.0 m Nombre de pôles: 4 1 pc(s)
Description
Câble PVC pour une utilisation dans la technique de régulation, de commande et de capteurs. Convient pour une utilisation dans le domaine sec sur les machines d'emballage et la technique de montage et de convoyage. Grande flexibilité en cas de mouvement sans effort (utilisation conditionnelle de la chaîne de remorquage possible). Prédestiné à une utilisation dans l'industrie alimentaire et des boissons.
