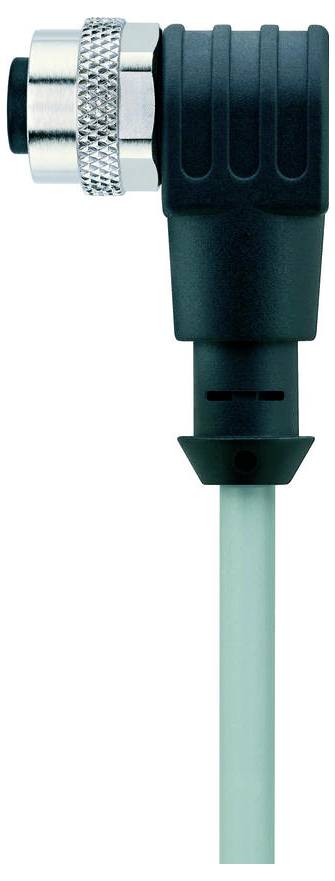

Name: Escha 8049343 Câble de raccordement M12 5.0 m Nombre de pôles: 4 1 pc(s)
Brand: Escha
SKU: 3553442
Availability: InStock

Caractéristiques techniques

Tension assignée : 250V
Résistance d'isolement: ≥108 Ω
Matériau joint (connecteur) : FPM/FKM
Matériau corps de poignée : plastique, TPU, BK
Matériau contacts : métal, CuSn, plaqué or
Matériau porteur de contact : plastique, TPU, BK
Durée de vie mécanique : >100 cycles d'enfichage
Normes : CEI 61076-2-101
Occupation des broches : 1 BN, 2 WH, 3 BU, 4 BK
Nombre de pôles : 4
Indice de protection (monté) : IP65, IP67, IP68

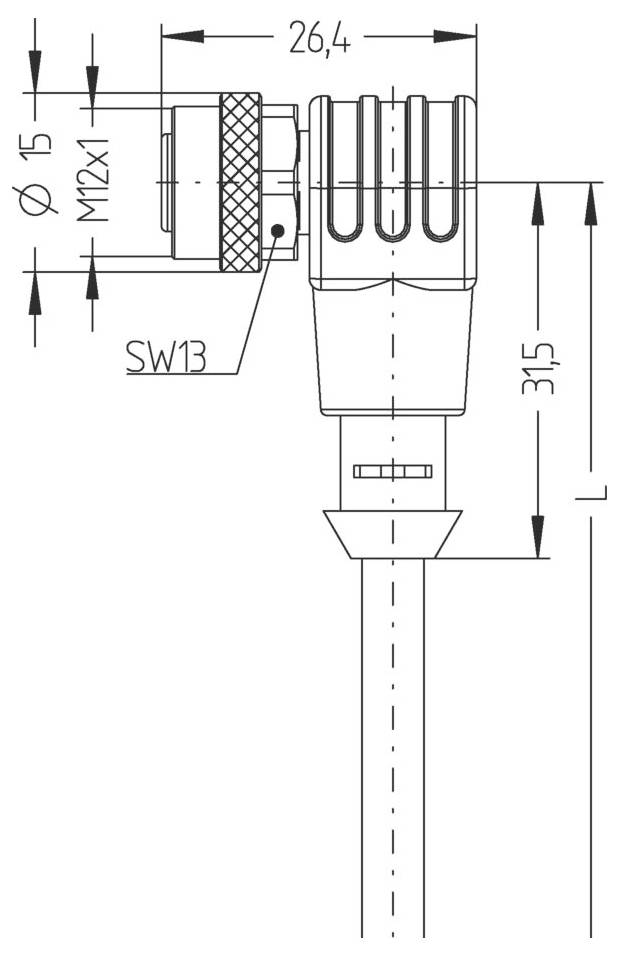

Connecteur : connecteur femelle, coudé, M12
Capacité de charge par broche (à 40°C) : 4.0 A
Température ambiante : -30°C...+90°C
Degré de pollution : 3
COULEURS DE FIL: BN, WH, BU, BK
Section transversale : 4 x 0,34 mm²
Diamètre extérieur du manteau: 4,50 mm
Caractéristiques spéciales : bonne résistance à l'huile et aux échelles chimiques, sans LABORATOIRES, résistant à l'ozone, recyclable, conforme à la RoHS, Résistant à l'acide et à la lessive, résistant à l'eau de mer, résistant aux UV
Rayon de courbure (déplacé) : 10 x câble Ø
Rayon de courbure (fixe) : 5 x câble Ø
Qualité du câble : P00, PVC
Structure du toron : 19 x 0,15 mm
Couleur du manteau: GY, similaire à RAL7040
Matériau (isolation) : PVC
Matériau gaine de câble : PVC
Tension nominale du câble : ≤300 V
Plage de température (déplacée) : 0°C...+80°C.
Plage de température (fixe) : -25°C...+80°C
Codage : A
Résistance de passage: 5 mΩ
Confection des extrémités : extrémité de câble ouverte
Matériau de projection : métal, CuZn, nickelé

Type: AL-WWAK4-5/P00

Type de produit: Câble de raccordement

Coté A: M12 femelle coudé

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 4

Longueur de câble: 5.0 m

Materiau de la gaine: PVC

Tension nominale: 250 V

Courant nominal: 4.0 A

Courant nominal - arrondi: 4 A

Section de raccordement (max.): 0.34 mm²

Ø extérieur: 4.50 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: femelle

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: A

Matériau du contact: CuSn, doré

Revêtement du contact: doré

Section max.: 0.34 mm²

Spécificités: résistant à l'ozone

Température min.: -30 °C

Température max.: 90 °C

Référence fabricant: 8049343

Contenu: 1 pc(s)

Diamètre de câble: 4.50 mm

Ø câble max.: 4.50 mm

Gamme de Ø de câble: 4.50 mm (max)

Documents & téléchargements

Fiche technique

Fiche technique 3553442 Escha 8049343 Câble de raccordement M12 5.0 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553442 Escha 8049343 Câble de raccordement M12 5.0 m Nombre de pôles: 4 1 pc(s)

Description

Câble PVC pour une utilisation dans la technique de régulation, de commande et de capteurs. Convient pour une utilisation dans le domaine sec sur les machines d'emballage et la technique de montage et de convoyage. Grande flexibilité en cas de mouvement sans effort (utilisation conditionnelle de la chaîne de remorquage possible). Prédestiné à une utilisation dans l'industrie alimentaire et des boissons.

Ce texte a été traduit par une machine.
