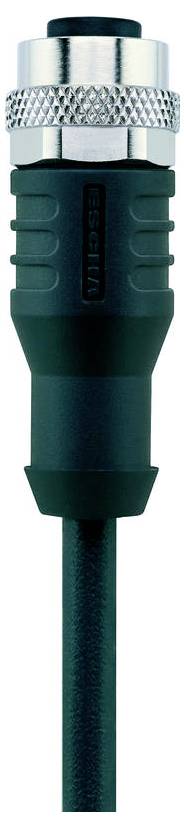

Name: Escha 8046920 Câble de raccordement M12 5.0 m Nombre de pôles: 12 1 pc(s) Piece
Brand: Escha
SKU: 3553427
Availability: InStock

Caractéristiques techniques

Tension de mesure : 30V
Résistance d'isolement: ≥108 Ω
Matériau joint (connecteur) : FPM/FKM
Matériau corps de poignée : plastique, TPU, BK
Matériau Contacts : métal, CuZn, plaqué or
Matériau porteur de contact : plastique, TPU, BK
Durée de vie mécanique : >100 cycles d'enfichage
Normes : CEI 61076-2-101
Occupation des broches : 1 BN, 2 BU, 3 WH, 4 GN, 5 PK, 6 YES, 7 BC, 8 GY, 9 RD, 10 VT, 11 GYPK, 12 RDBU
Nombre de pôles : 12
Indice de protection (monté) : IP65, IP67, IP68

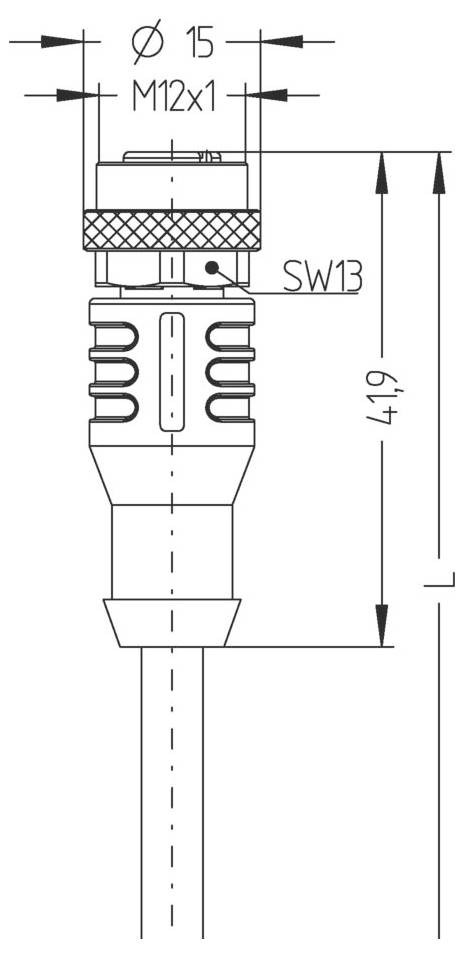

Connecteur : connecteur femelle, droit, M12
Capacité de charge par broche (à 40°C) : 1.5 A
Température ambiante : -30°C...+90°C
Degré de pollution : 3
COULEURS DE FILS: BN, BU, WH, GN, PK, YE, BK, GY, RD, VT, GYPK, RDBU
Section transversale : 12 x 0,14 mm²
Diamètre extérieur du manteau: 5,60 mm
Propriétés particulières: Ignifuges, halogénés, résistants à l'hydrolyse, exempts de LABORATOIRES, résistants à l'huile, Résistant à l'ozone, recyclable, conforme à la norme RoHS, résistant aux acides et aux lessives, capable de remorquer, Résistant aux étincelles de soudage, résistant à l'eau de mer, sans silicone, résistant à la torsion, aux UV
Rayon de courbure (déplacé) : 10 x câble Ø
Rayon de courbure (fixe) : 5 x câble Ø
Sans halogène : Oui
QUALITÉ DU CÂBLE : S370, PUR, UL
Structure du câble: 18 x 0,10 mm
Couleur du manteau: BK, similaire à RAL9005
Matériau (isolation) : PP
Matériau gaine de câble : PUR
Tension nominale du câble : ≤300 V
Insert de chaîne de remorquage : ≥2 cycles MIO
Plage de température (chaîne de remorquage) : -25°C…+60°C
Plage de température (en mouvement) : -30°C...+90°C
Plage de température (fixe) : -40°C...+90°C
Torsion : +/-180°/m, ≥ 0,5 cycles MIO
Codage : A
Résistance de passage: 5 mΩ
Confection des extrémités : extrémité de câble ouverte
Matériau de projection : métal, CuZn, nickelé

Type d'emballage: Piece

Type: AL-WAK12-5/S370

Type de produit: Câble de raccordement

Coté A: M12 femelle droit

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 12

Longueur de câble: 5.0 m

Materiau de la gaine: PUR

Tension nominale: 30 V

Courant nominal: 1.5 A

Courant nominal - arrondi: 1.5 A

Ø extérieur: 5.60 mm

Section de câble (câblage capteur/actioneeur): 0.14 mm²

Connexion: connecteur femelle M12

Type de filetage côté du raccordement: M12

Codification: A

Matériau du contact: CuZn

Section max.: 0.14 mm²

Spécificités: sans halogène

Température min.: -30 °C

Température max.: 90 °C

Référence fabricant: 8046920

Contenu: 1 pc(s)

Diamètre de câble: 5.60 mm

Ø câble max.: 5.60 mm

Gamme de Ø de câble: 5.60 mm (max)

Documents & téléchargements

Fiche technique

Fiche technique 3553427 Escha 8046920 Câble de raccordement M12 5.0 m Nombre de pôles: 12 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553427 Escha 8046920 Câble de raccordement M12 5.0 m Nombre de pôles: 12 1 pc(s) Piece

Description

Conduite de commande flexible, sans silicone et sans halogène avec une résistance mécanique élevée. La conduite est résistante aux produits chimiques, à l'hydrolyse et aux microbes. L'insert de chaîne de remorquage est à un rayon de courbure de min. 10xd possible. Grâce à leur grande résistance face aux fuites parasites, ce câble est idéal pour des installations flexibles dans des domaines variés comme la robotique, les machines-outils, les finitions par tournage, etc. Les câbles répondent aux exigences UL et CSA (UL10493/20549; cULus).

Ce texte a été traduit par une machine.

Description

Conduite de commande flexible, sans silicone et sans halogène avec une résistance mécanique élevée. La conduite est résistante aux produits chimiques, à l'hydrolyse et aux microbes. L'insert de chaîne de remorquage est à un rayon de courbure de min. 10xd possible. Grâce à leur grande résistance face aux fuites parasites, ce câble est idéal pour des installations flexibles dans des domaines variés comme la robotique, les machines-outils, les finitions par tournage, etc. Les câbles répondent aux exigences UL et CSA (UL10493/20549; cULus).

Ce texte a été traduit par une machine.
