Name: Escha 8046904 Câble de raccordement 5.0 m Nombre de pôles: 8 1 pc(s)
Brand: Escha
SKU: 3553423
Availability: BackOrder

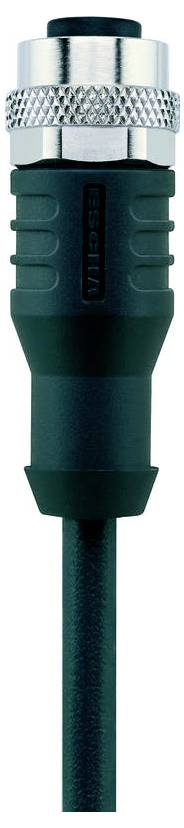

Gros plan sur un câble noir avec un connecteur métallique, montrant une prise caoutchoutée et un filetage près de l'extrémité du connecteur, utilisé pour du matériel audio.

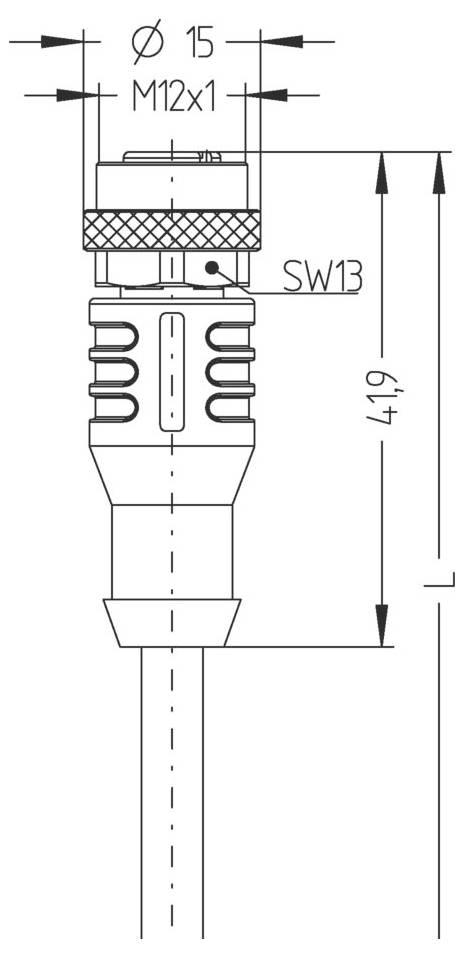

'Dessin technique d'un connecteur de câble avec dimensions : diamètre 15 mm, filetage M12x1, hauteur 49 mm, taille de clé SW13 marquée.'

1/2

Type de produit

Câble de raccordement

Coté A

M12 femelle droit

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

Longueur de câble

5.0 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 27.95 / pièce(s))

CHF 27.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Tension de mesure : 30V
Résistance d'isolement: ≥108 Ω
Matériau joint (connecteur) : FPM/FKM
Matériau corps de poignée : plastique, TPU, BK
Matériau Contacts : métal, CuZn, plaqué or
Matériau porteur de contact : plastique, TPU, BK
Durée de vie mécanique : >100 cycles d'enfichage
Normes : CEI 61076-2-101
Occupation des broches : 1 WH, 2 BN, 3 GN, 4 YE, 5 GY, 6 CP, 7 BU, 8 RD
Nombre de pôles : 8
Indice de protection (monté) : IP65, IP67, IP68
Connecteur : connecteur femelle, droit, M12
Capacité de charge par broche (à 40°C) : 2.0 A
Température ambiante : -30°C...+90°C
Degré de pollution : 3
COULEURS DE FILS: WH, BN, GN, YE, GY, PK, BU, RD
Section transversale : 8 x 0,25 mm²
Diamètre extérieur du manteau: 5,90 mm
Propriétés particulières: Ignifuges, halogénés, résistants à l'hydrolyse, exempts de LABORATOIRES, résistants à l'huile, Résistant à l'ozone, recyclable, conforme à la norme RoHS, résistant aux acides et aux lessives, capable de remorquer, Résistant aux étincelles de soudage, résistant à l'eau de mer, sans silicone, résistant à la torsion, aux UV
Rayon de courbure (déplacé) : 10 x câble Ø
Rayon de courbure (fixe) : 5 x câble Ø
Sans halogène : Oui
QUALITÉ DU CÂBLE : S370, PUR, UL
Structure du toron : 32 x 0,10 mm
Couleur du manteau: BK, similaire à RAL9005
Matériau (isolation) : PP
Matériau gaine de câble : PUR
Tension nominale du câble : ≤300 V
Insert de chaîne de remorquage : ≥2 cycles MIO
Plage de température (chaîne de remorquage) : -25°C…+60°C
Plage de température (en mouvement) : -30°C...+90°C
Plage de température (fixe) : -40°C...+90°C
Torsion : +/-180°/m, ≥ 0,5 cycles MIO
Codage : A
Résistance de passage: 5 mΩ
Confection des extrémités : extrémité de câble ouverte
Matériau de projection : métal, CuZn, nickelé

Type: AL-WAK8-5/S370

Type de produit: Câble de raccordement

Coté A: M12 femelle droit

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 8

Longueur de câble: 5.0 m

Tension nominale: 30 V

Courant nominal: 2.0 A

Courant nominal - arrondi: 2 A

Codification: A

Matériau du contact: CuZn

Référence fabricant: 8046904

Contenu: 1 pc(s)

Documents & téléchargements

Fiche technique

Fiche technique 3553423 Escha 8046904 Câble de raccordement 5.0 m Nombre de pôles: 8 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553423 Escha 8046904 Câble de raccordement 5.0 m Nombre de pôles: 8 1 pc(s)

Description

Conduite de commande flexible, sans silicone et sans halogène avec une résistance mécanique élevée. La conduite est résistante aux produits chimiques, à l'hydrolyse et aux microbes. L'insert de chaîne de remorquage est à un rayon de courbure de min. 10xd possible. Grâce à leur grande résistance face aux fuites parasites, ce câble est idéal pour des installations flexibles dans des domaines variés comme la robotique, les machines-outils, les finitions par tournage, etc. Les câbles répondent aux exigences UL et CSA (UL10493/20549; cULus).
