Escha 8046296 Jonction M12 10.0 m Nombre de pôles: 5 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Jonction
Coté A

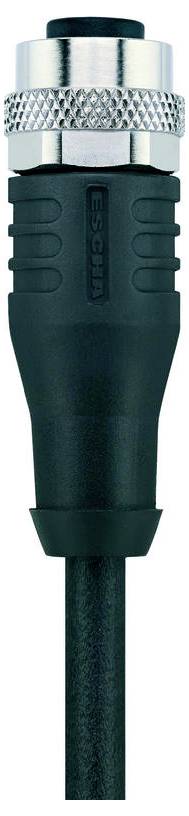

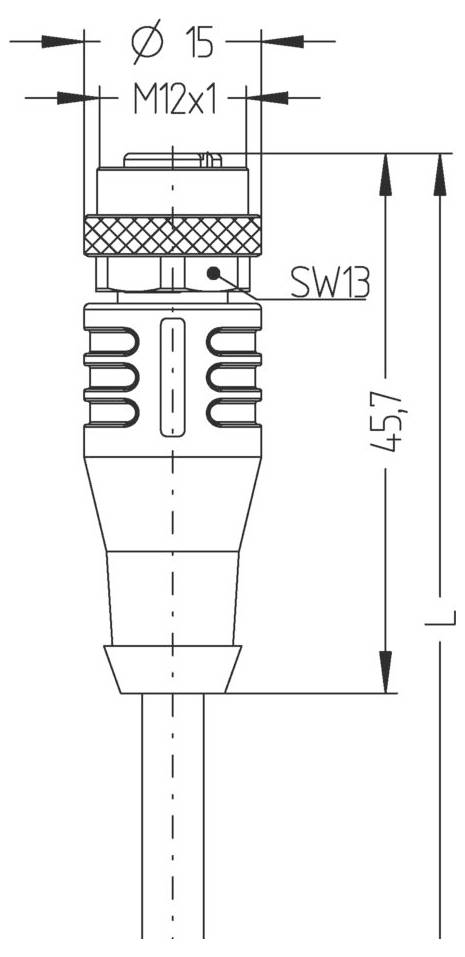

M12 femelle droit
Coté de raccordement B

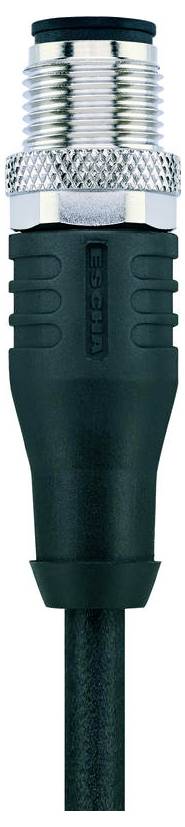

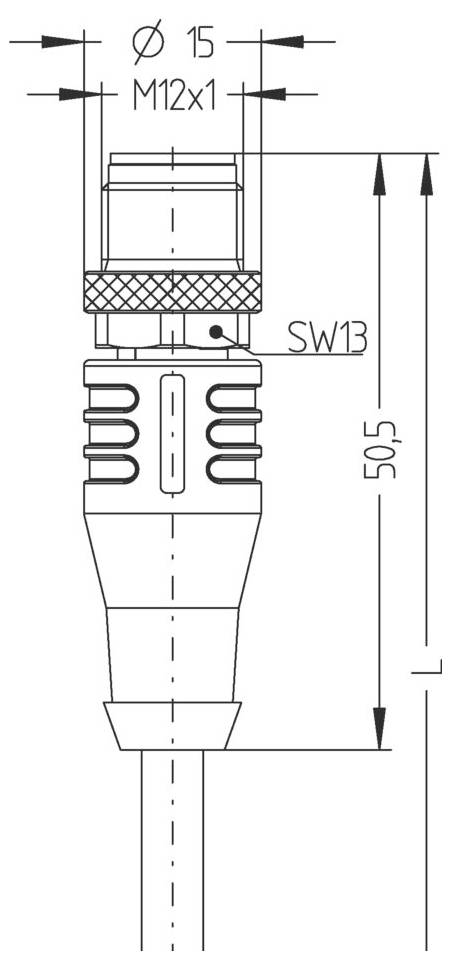

M12 mâle droit
Nombre de pôles
5
Longueur de câble
10.0 m
Fiche technique (PDF)
Nombre
Total (CHF 53.61 / pièce(s))
CHF 53.61
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Matériau joint (connecteur) : FPM/FKM
- COULEURS DE FIL : BN, WH, BU, BK, GY
- Section transversale : 5 x 0,34 mm²
- Diamètre extérieur du manteau: 5,60 mm
- Propriétés particulières: Ignifuges, halogénés, résistants à l'hydrolyse, exempts de LABORATOIRES, résistants à l'huile, Résistant à l'ozone, recyclable, conforme à la norme RoHS, résistant aux acides et aux lessives, capable de remorquer, Résistant aux étincelles de soudage, résistant à l'eau de mer, sans silicone, résistant à la torsion, aux UV
- Rayon de courbure (déplacé) : 12 x câble Ø
- Rayon de courbure (fixe) : 5 x câble Ø
- Sans halogène : Oui
- QUALITÉ DU CÂBLE : S370, PUR, UL
- Structure du toron : 42 x 0,10 mm
- Couleur du manteau: BK, similaire à RAL9005
- Matériau (isolation) : PP
- Matériau gaine de câble : PUR
- Tension nominale du câble : ≤300 V
- Insert de chaîne de remorquage : ≥3 cycles MIO
- Plage de température (chaîne de remorquage) : -25°C…+60°C
- Plage de température (en mouvement) : -30°C...+90°C
- Plage de température (fixe) : -40°C...+90°C
- Torsion : +/-180°/m, ≥ 0,5 cycles MIO
- Blindage : oui
- Tension assignée (page A | page B) : 60V
- Résistance de passage (page A | page B): 5 mΩ
- Résistance d'isolement (page A | page B): ≥108 Ω
- Matériau Poignée (page A | page B) : plastique, TPU, BK
- Matériel Contacts (page A | page B) : métal, CuSn, plaqué or
- Matériau support de contact (page A | page B): Plastique, TPU, BK
- Matériau de projection (page A | page B) : métal, CuZn, nickelé
- Durée de vie mécanique (page A | page B) : >100 cycles d'enfichage
- Normes (page A | page B): IEC 61076-2-101
- Occupation des broches (page A | page B) : 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
- Nombre de pôles (page A | page B): 5
- Indice de protection (monté) (page A | page B) : IP65, IP67, IP68
- Connecteur (page A | page B) : connecteur femelle, droit, M12;fiche, droite, M12
- Capacité de charge par broche (à 40°C) (page A | page B) : 4.0 A
- Température ambiante (page A | page B) : -30°C...+90°C
- Niveau de pollution (page A | page B): 3
- Blindage (page A | page B): Avec blindage
- Codage (page A | page B): A
- Type
AL-WAKS4.5-10-AL-WASS4.5/S370
- Type de produit
Jonction
- Coté A
M12 femelle droit
- Coté de raccordement B
M12 mâle droit
- Nombre de pôles
5
- Longueur de câble
10.0 m
- Materiau de la gaine
PUR
- Tension nominale
60 V
- Courant nominal
4.0 A
- Courant nominal - arrondi
4 A
- Section de raccordement (max.)
0.34 mm²
- Ø extérieur
5.60 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
femelle
- Type de filetage côté du raccordement
M12
- Type de filetage connexion des câbles et montage
M12
- Codification
A
- Matériau du contact
CuSn, doré
- Spécificités
ignifuge
- Température min.
-40 °C
- Température max.
+90 °C
- Référence fabricant
8046296
- Contenu
1 pc(s)
- Diamètre de câble
5.60 mm
- Ø câble max.
5.60 mm
- Gamme de Ø de câble
5.60 mm (max)
Documents & téléchargements
Fiche technique
Fiche technique 3553422 Escha 8046296 Jonction M12 10.0 m Nombre de pôles: 5 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553422 Escha 8046296 Jonction M12 10.0 m Nombre de pôles: 5 1 pc(s)
Description
Conduite de commande flexible, sans silicone et sans halogène avec une résistance mécanique élevée. La conduite est résistante aux produits chimiques, à l'hydrolyse et aux microbes. L'insert de chaîne de remorquage est à un rayon de courbure de min. 10xd possible. Grâce à leur grande résistance face aux fuites parasites, ce câble est idéal pour des installations flexibles dans des domaines variés comme la robotique, les machines-outils, les finitions par tournage, etc. Les câbles répondent aux exigences UL et CSA (UL10493/20549; cULus). En version blindée, de très bonnes propriétés CEM.
