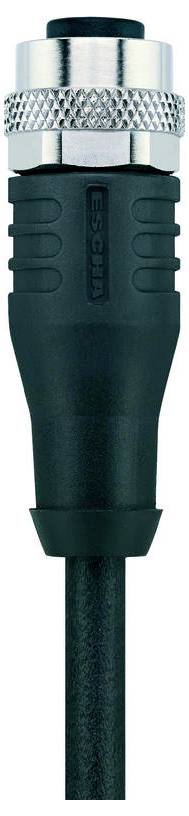

Escha 8046231 Câble de raccordement M12 10.0 m Nombre de pôles: 4 1 pc(s)
EAN :
N° réf. fabricant :
Code produit :
Type de produit
Câble de raccordement
Coté A
M12 femelle droit
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
4
Longueur de câble
10.0 m
Fiche technique (PDF)
Nombre
Total (CHF 36.96 / pièce(s))
CHF 36.96
excl. TVA
Livraison gratuite avec
Droit de retour de 14 jours inclus (30 jours avec)
Caractéristiques techniques
- Tension assignée : 250V
- Résistance d'isolement: ≥108 Ω
- Matériau joint (connecteur) : FPM/FKM
- Matériau corps de poignée : plastique, TPU, BK
- Matériau contacts : métal, CuSn, plaqué or
- Matériau porteur de contact : plastique, TPU, BK
- Durée de vie mécanique : >100 cycles d'enfichage
- Normes : CEI 61076-2-101
- Occupation des broches : 1 BN, 2 WH, 3 BU, 4 BK
- Nombre de pôles : 4
- Indice de protection (monté) : IP65, IP67, IP68
- Connecteur : connecteur femelle, droit, M12
- Capacité de charge par broche (à 40°C) : 4.0 A
- Température ambiante : -30°C...+90°C
- Degré de pollution : 3
- COULEURS DE FIL: BN, WH, BU, BK
- Section transversale : 4 x 0,34 mm²
- Diamètre extérieur du manteau: 5,10 mm
- Propriétés particulières: Ignifuges, halogénés, résistants à l'hydrolyse, exempts de LABORATOIRES, résistants à l'huile, Résistant à l'ozone, recyclable, conforme à la norme RoHS, résistant aux acides et aux lessives, capable de remorquer, Résistant aux étincelles de soudage, résistant à l'eau de mer, sans silicone, résistant à la torsion, aux UV
- Rayon de courbure (déplacé) : 12 x câble Ø
- Rayon de courbure (fixe) : 5 x câble Ø
- Sans halogène : Oui
- QUALITÉ DU CÂBLE : S370, PUR, UL
- Structure du toron : 42 x 0,10 mm
- Couleur du manteau: BK, similaire à RAL9005
- Matériau (isolation) : PP
- Matériau gaine de câble : PUR
- Tension nominale du câble : ≤300 V
- Insert de chaîne de remorquage : 5 cycles MIO
- Plage de température (chaîne de remorquage) : -25°C…+60°C
- Plage de température (en mouvement) : -30°C...+90°C
- Plage de température (fixe) : -40°C...+90°C
- Torsion : +/-360°/m, ≥ 2 cycles MIO
- Codage : A
- Résistance de passage: 5 mΩ
- Confection des extrémités : extrémité de câble ouverte
- Matériau de projection : métal, CuZn, nickelé
- Blindage : oui
- Type
AL-WAKS4-10/S370
- Type de produit
Câble de raccordement
- Coté A
M12 femelle droit
- Coté de raccordement B
extrémités ouvertes
- Nombre de pôles
4
- Longueur de câble
10.0 m
- Materiau de la gaine
PUR
- Tension nominale
250 V
- Courant nominal
4.0 A
- Courant nominal - arrondi
4 A
- Ø extérieur
5.10 mm
- Section de câble (câblage capteur/actioneeur)
0.34 mm²
- Connexion
connecteur femelle M12
- Type de filetage côté du raccordement
M12
- Codification
A
- Matériau du contact
CuSn, doré
- Spécificités
sans halogène
- Température min.
-40 °C
- Température max.
90 °C
- Référence fabricant
8046231
- Contenu
1 pc(s)
Documents & téléchargements
Fiche technique
Fiche technique 3553418 Escha 8046231 Câble de raccordement M12 10.0 m Nombre de pôles: 4 1 pc(s)
Conseils d'utilisation et de sécurité
Conseils d'utilisation et de sécurité 3553418 Escha 8046231 Câble de raccordement M12 10.0 m Nombre de pôles: 4 1 pc(s)
Description
Conduite de commande flexible, sans silicone et sans halogène avec une résistance mécanique élevée. La conduite est résistante aux produits chimiques, à l'hydrolyse et aux microbes. L'insert de chaîne de remorquage est à un rayon de courbure de min. 10xd possible. Grâce à leur grande résistance face aux fuites parasites, ce câble est idéal pour des installations flexibles dans des domaines variés comme la robotique, les machines-outils, les finitions par tournage, etc. Les câbles répondent aux exigences UL et CSA (UL10493/20549; cULus). En version blindée, de très bonnes propriétés CEM.
