Name: Escha 8045239 Câble de raccordement 10.0 m Nombre de pôles: 4 1 pc(s)
Brand: Escha
SKU: 3553415
Price: 29.95 CHF
Availability: BackOrder

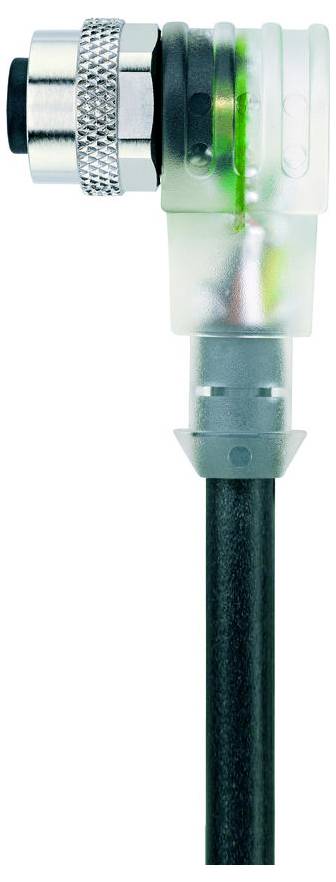

Un gros plan d'un connecteur mécanique avec une bague métallique cannelée et un câble attaché, révélant un câblage interne vert.

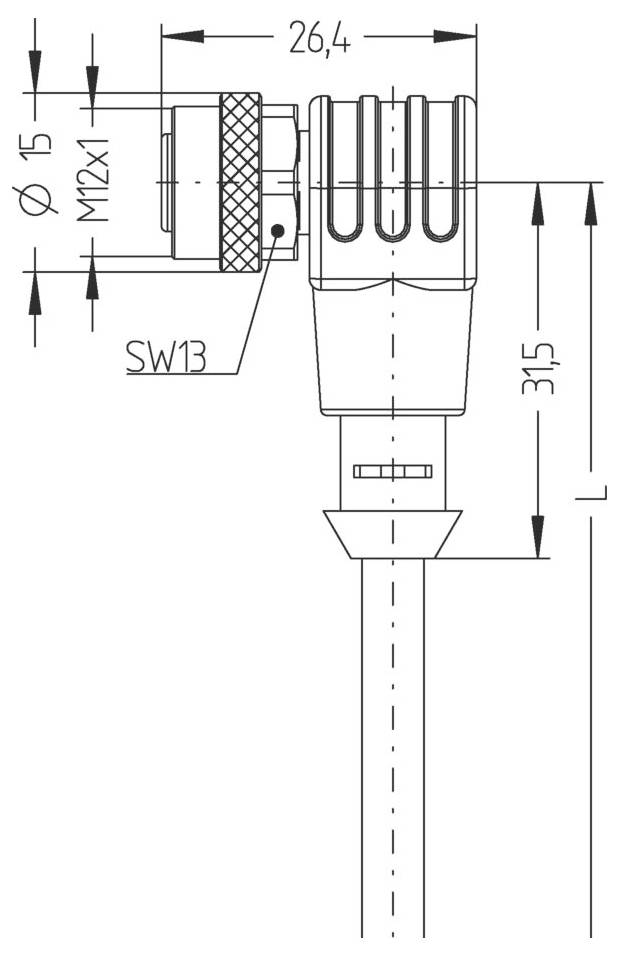

Dessin technique d'un connecteur cylindrique avec les dimensions suivantes : diamètre 15, longueur 315, largeur 26,4, et filetage M12x1.

Schéma circulaire avec quatre sections numérotées disposées autour d'un cercle central, des flèches pointant vers une sortie en bas.

1/3

Type de produit

Câble de raccordement

Coté A

M12 femelle coudé

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

Longueur de câble

10.0 m

Fiche technique (PDF)

EAN :

N° réf. fabricant :

Code produit :

Bientôt disponible

Nombre

pièce(s)

Total (CHF 29.95 / pièce(s))

CHF 29.95

Prix TVA incl.

Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

Tension de mesure : 30V
Résistance d'isolement: ≥108 Ω
Matériau joint (connecteur) : FPM/FKM
Matériau Poignée : plastique, TPU, transparent
Matériau Contacts : métal, CuZn, plaqué or
Matériau porteur de contact : plastique, TPU, BK
Durée de vie mécanique : >100 cycles d'enfichage
Normes : CEI 61076-2-101
Occupation des broches : 1 BN, 2 WH, 3 BU, 4 BK
Nombre de pôles : 4
Indice de protection (monté) : IP65, IP67, IP68
Connecteur : connecteur femelle, coudé, M12, avec LED
Capacité de charge par broche (à 40°C) : 4.0 A
Température ambiante : -30°C...+90°C
Degré de pollution : 3
COULEURS DE FIL: BN, WH, BU, BK
Section transversale : 4 x 0,34 mm²
Diamètre extérieur du manteau: 4,70 mm
Propriétés particulières: Ignifuges, halogénés, résistants à l'hydrolyse, exempts de LABORATOIRES, résistants à l'huile, Résistant à l'ozone, recyclable, conforme à la norme RoHS, résistant aux acides et aux lessives, capable de remorquer, Résistant aux étincelles de soudage, résistant à l'eau de mer, sans silicone, résistant à la torsion, aux UV
Rayon de courbure (déplacé) : 10 x câble Ø
Rayon de courbure (fixe) : 5 x câble Ø
Sans halogène : Oui
QUALITÉ DU CÂBLE : S370, PUR, UL
Structure du toron : 42 x 0,10 mm
Couleur du manteau: BK, similaire à RAL9005
Matériau (isolation) : PP
Matériau gaine de câble : PUR
Tension nominale du câble : ≤300 V
Insert de chaîne de remorquage : 5 cycles MIO
Plage de température (chaîne de remorquage) : -25°C…+60°C
Plage de température (en mouvement) : -30°C...+90°C
Plage de température (fixe) : -40°C...+90°C
Torsion : +/-360°/m, ≥ 2 cycles MIO
Codage : A
Résistance de passage: 5 mΩ
Confection des extrémités : extrémité de câble ouverte
Matériau de projection : métal, CuZn, nickelé
Logique de circuit : PNP
Affichage de la tension de fonctionnement : LED GN
Affichage de l'état de commutation : LED YE

Type: AL-WWAK4P2-10/S370

Type de produit: Câble de raccordement

Coté A: M12 femelle coudé

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 4

Longueur de câble: 10.0 m

Tension nominale: 30 V

Courant nominal: 4.0 A

Courant nominal - arrondi: 4 A

Codification: A

Matériau du contact: CuZn

Référence fabricant: 8045239

Contenu: 1 pc(s)

Documents & téléchargements

Fiche technique

Fiche technique 3553415 Escha 8045239 Câble de raccordement 10.0 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553415 Escha 8045239 Câble de raccordement 10.0 m Nombre de pôles: 4 1 pc(s)

Description

Conduite de commande flexible, sans silicone et sans halogène avec une résistance mécanique élevée. La conduite est résistante aux produits chimiques, à l'hydrolyse et aux microbes. L'insert de chaîne de remorquage est à un rayon de courbure de min. 10xd possible. Grâce à leur grande résistance face aux fuites parasites, ce câble est idéal pour des installations flexibles dans des domaines variés comme la robotique, les machines-outils, les finitions par tournage, etc. Les câbles répondent aux exigences UL et CSA (UL10493/20549; cULus).

Ce texte a été traduit par une machine.
