Name: Escha 8044951 Jonction M12 3.0 m Nombre de pôles: 4 1 pc(s)
Brand: Escha
SKU: 3553412
Availability: BackOrder

Caractéristiques techniques

Matériau joint (connecteur) : FPM/FKM
COULEURS DE FIL: BN, WH, BU, BK
Section transversale : 4 x 0,34 mm²
Diamètre extérieur du manteau: 4,70 mm
Propriétés particulières: Ignifuges, halogénés, résistants à l'hydrolyse, exempts de LABORATOIRES, résistants à l'huile, Résistant à l'ozone, recyclable, conforme à la norme RoHS, résistant aux acides et aux lessives, capable de remorquer, Résistant aux étincelles de soudage, résistant à l'eau de mer, sans silicone, résistant à la torsion, aux UV
Rayon de courbure (déplacé) : 10 x câble Ø
Rayon de courbure (fixe) : 5 x câble Ø
Sans halogène : Oui
QUALITÉ DU CÂBLE : S370, PUR, UL
Structure du toron : 42 x 0,10 mm
Couleur du manteau: BK, similaire à RAL9005
Matériau (isolation) : PP
Matériau gaine de câble : PUR
Tension nominale du câble : ≤300 V
Insert de chaîne de remorquage : 5 cycles MIO
Plage de température (chaîne de remorquage) : -25°C…+60°C
Plage de température (en mouvement) : -30°C...+90°C
Plage de température (fixe) : -40°C...+90°C
Torsion : +/-360°/m, ≥ 2 cycles MIO
Tension assignée (page A | page B) : 250V
Résistance de passage (page A | page B): 5 mΩ
Résistance d'isolement (page A | page B): ≥108 Ω
Matériau Poignée (page A | page B) : plastique, TPU, BK
Matériel Contacts (page A | page B) : métal, CuSn, plaqué or
Matériau support de contact (page A | page B): Plastique, TPU, BK
Matériau de projection (page A | page B) : métal, CuZn, nickelé
Durée de vie mécanique (page A | page B) : >100 cycles d'enfichage
Normes (page A | page B): IEC 61076-2-101
Occupation des broches (page A | page B) : 1 BN, 2 WH, 3 BU, 4 BK
Nombre de pôles (page A | page B): 4
Indice de protection (monté) (page A | page B) : IP65, IP67, IP68
Connecteur (page A | page B) : connecteur femelle, droit, M12;fiche, droite, M12
Capacité de charge par broche (à 40°C) (page A | page B) : 4.0 A
Température ambiante (page A | page B) : -30°C...+90°C
Niveau de pollution (page A | page B): 3
Codage (page A | page B): A

Type: AL-WAK4-3-AL-WAS4/S370

Type de produit: Jonction

Norme de connecteur: Connectique Sensorik

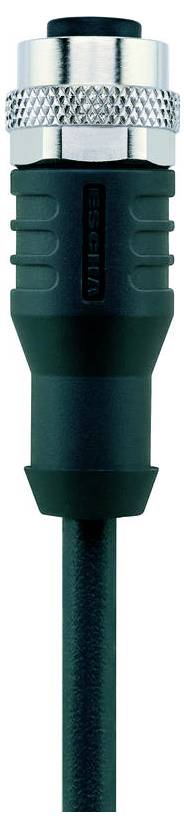

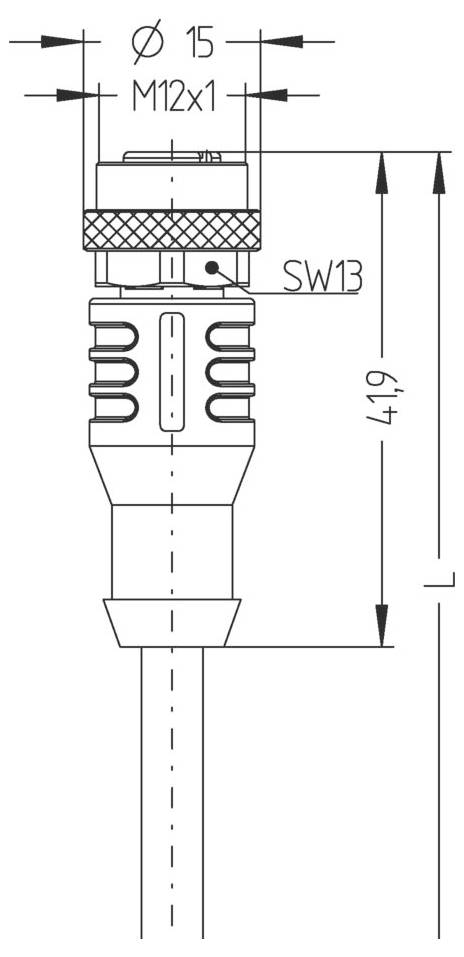

Coté A: M12 femelle droit

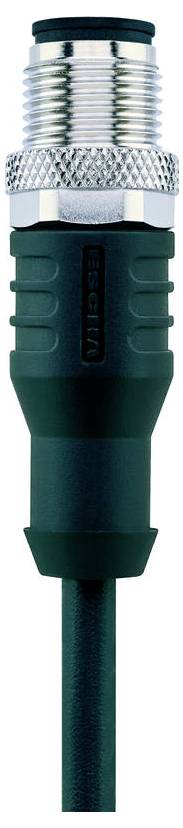

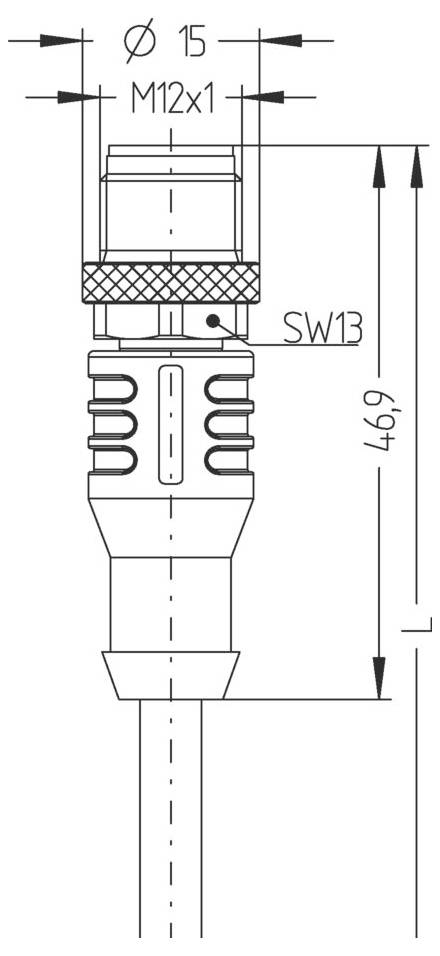

Coté de raccordement B: M12 mâle droit

Nombre de pôles: 4

Longueur de câble: 3.0 m

Materiau de la gaine: PUR

Tension nominale: 250 V

Courant nominal: 4.0 A

Courant nominal - arrondi: 4 A

Ø extérieur: 4.70 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: connecteur mâle
femelle

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: A

Matériau du contact: CuSn, doré

Spécificités: sans halogène
pour chaîne porte-câbles
ignifuge
résistant aux UV
hydrolyse
résistant à l'huile
résistant aux étincelles de soudure
résistant aux acides et alcalins
résistant à la torsion
sans silicone
recyclable
résistant à l'eau salée
résistant à l'ozone
Afficher plus d'infos

Température min.: -40 °C

Température max.: 90 °C

Référence fabricant: 8044951

Contenu: 1 pc(s)

Documents & téléchargements

Fiche technique

Fiche technique 3553412 Escha 8044951 Jonction M12 3.0 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553412 Escha 8044951 Jonction M12 3.0 m Nombre de pôles: 4 1 pc(s)

Description

Conduite de commande flexible, sans silicone et sans halogène avec une résistance mécanique élevée. La conduite est résistante aux produits chimiques, à l'hydrolyse et aux microbes. L'insert de chaîne de remorquage est à un rayon de courbure de min. 10xd possible. Grâce à leur grande résistance face aux fuites parasites, ce câble est idéal pour des installations flexibles dans des domaines variés comme la robotique, les machines-outils, les finitions par tournage, etc. Les câbles répondent aux exigences UL et CSA (UL10493/20549; cULus).

Ce texte a été traduit par une machine.
