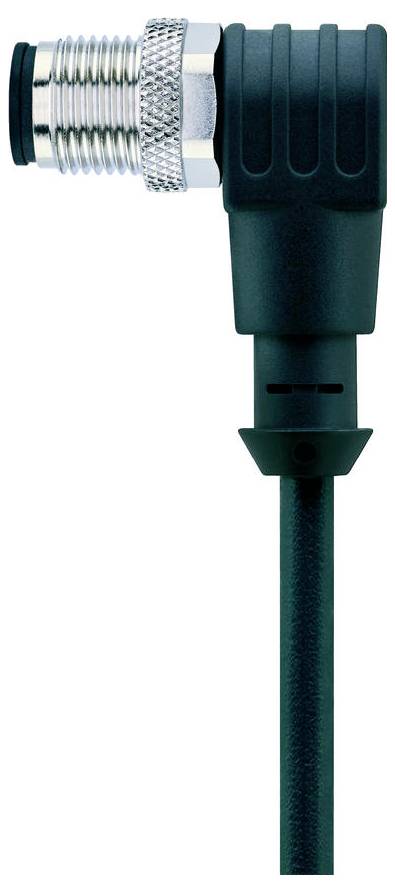

Name: Escha 8043833 Câble de raccordement M12 5.0 m Nombre de pôles: 5 1 pc(s)
Brand: Escha
SKU: 3553493
Availability: InStock

Caractéristiques techniques

Tension de mesure : 60V
Résistance d'isolement: ≥108 Ω
Matériau corps de poignée : plastique, TPU, BK
Matériau contacts : métal, CuSn, plaqué or
Matériau porteur de contact : plastique, TPU, BK
Durée de vie mécanique : >100 cycles d'enfichage
Normes : CEI 61076-2-101
Occupation des broches : 1 BN, 2 WH, 3 BU, 4 BK, 5 GY
Nombre de pôles : 5
Indice de protection (monté) : IP65, IP67, IP68

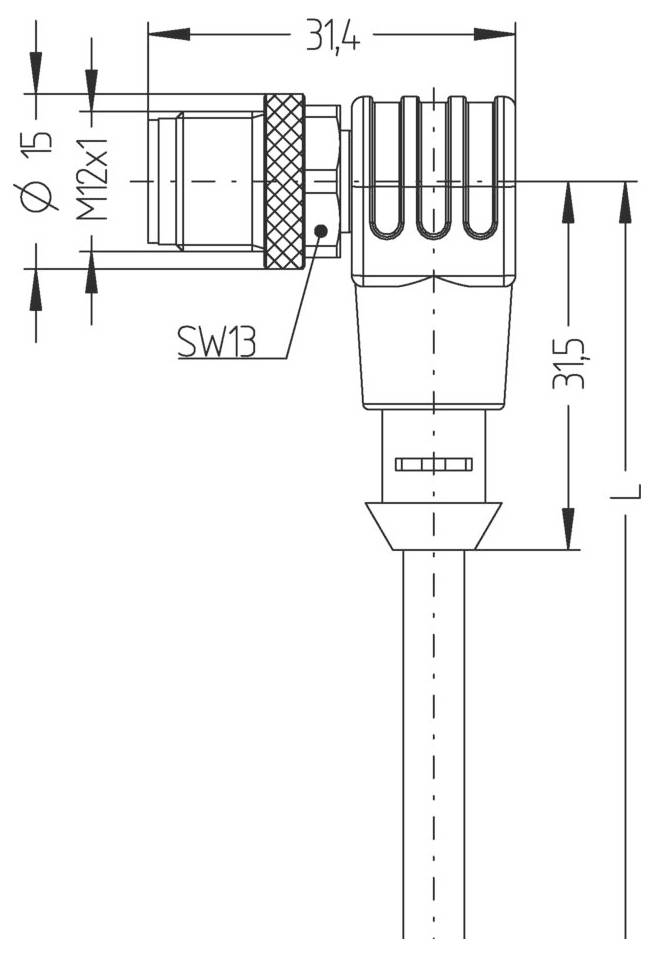

Connecteur : connecteur, coudé, M12
Capacité de charge par broche (à 40°C) : 4.0 A
Température ambiante : -30°C...+90°C
Degré de pollution : 3
COULEURS DE FIL : BN, WH, BU, BK, GY
Section transversale : 5 x 0,34 mm²
Diamètre extérieur du manteau: 5,20 mm
Propriétés particulières: Ignifuges, halogénés, résistants à l'hydrolyse, exempts de LABORATOIRES, résistants à l'huile, Résistant à l'ozone, recyclable, conforme à la norme RoHS, résistant aux acides et aux lessives, capable de remorquer, Résistant aux étincelles de soudage, résistant à l'eau de mer, sans silicone, résistant à la torsion, aux UV
Rayon de courbure (déplacé) : 10 x câble Ø
Rayon de courbure (fixe) : 5 x câble Ø
Sans halogène : Oui
QUALITÉ DU CÂBLE : S370, PUR, UL
Structure du toron : 42 x 0,10 mm
Couleur du manteau: BK, similaire à RAL9005
Matériau (isolation) : PP
Matériau gaine de câble : PUR
Tension nominale du câble : ≤300 V
Insert de chaîne de remorquage : 3 cycles MIO
Plage de température (chaîne de remorquage) : -25°C…+60°C
Plage de température (en mouvement) : -30°C...+90°C
Plage de température (fixe) : -40°C...+90°C
Torsion : +/-180°/m, < 1 cycle MIO
Codage : A
Résistance de passage: 5 mΩ
Confection des extrémités : extrémité de câble ouverte
Matériau de projection : métal, CuZn, nickelé

Type: AL-WWAS4.5-5/S370

Type de produit: Câble de raccordement

Norme de connecteur: Connectique Sensorik

Coté A: M12 mâle coudé

Coté de raccordement B: extrémités ouvertes

Nombre de pôles: 5

Longueur de câble: 5.0 m

Materiau de la gaine: PUR

Tension nominale: 60 V

Courant nominal: 4.0 A

Courant nominal - arrondi: 4 A

Ø extérieur: 5.20 mm

Section de câble (câblage capteur/actioneeur): 0.34 mm²

Connexion: extrémités des fils libres
connecteur mâle

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: A

Matériau du contact: CuSn, doré

Spécificités: résistant à l'huile
sans silicone
résistant à l'eau salée
sans halogène

Température min.: -40 °C

Température max.: +90 °C

Référence fabricant: 8043833

Contenu: 1 pc(s)

Diamètre de câble: 5.20 mm

Documents & téléchargements

Fiche technique

Fiche technique 3553493 Escha 8043833 Câble de raccordement M12 5.0 m Nombre de pôles: 5 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553493 Escha 8043833 Câble de raccordement M12 5.0 m Nombre de pôles: 5 1 pc(s)

Description

Conduite de commande flexible, sans silicone et sans halogène avec une résistance mécanique élevée. La conduite est résistante aux produits chimiques, à l'hydrolyse et aux microbes. L'insert de chaîne de remorquage est à un rayon de courbure de min. 10xd possible. Grâce à leur grande résistance face aux fuites parasites, ce câble est idéal pour des installations flexibles dans des domaines variés comme la robotique, les machines-outils, les finitions par tournage, etc. Les câbles répondent aux exigences UL et CSA (UL10493/20549; cULus).

Ce texte a été traduit par une machine.
