Escha 8041146 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 8 1 pc(s) Piece

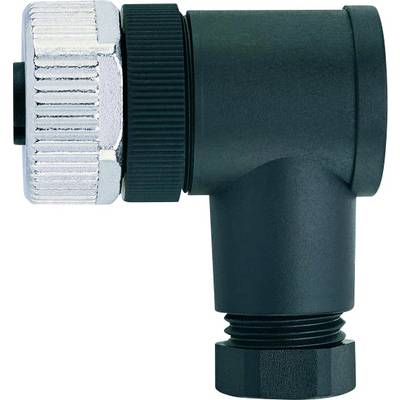

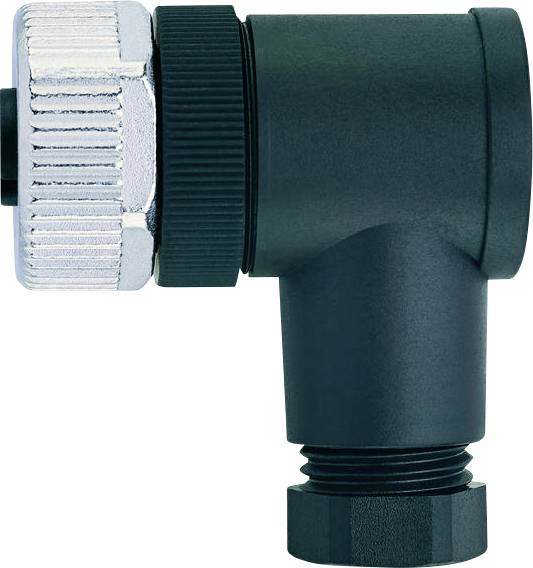

Un connecteur métallique noir et argenté à angle droit, avec des extrémités filetées, utilisé pour raccorder des câbles ou des tuyaux, présenté sur un fond blanc.

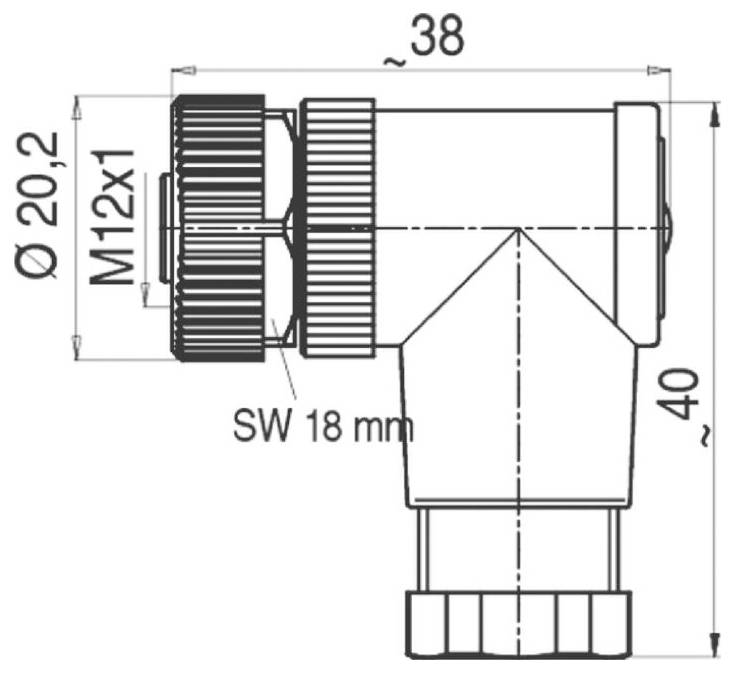

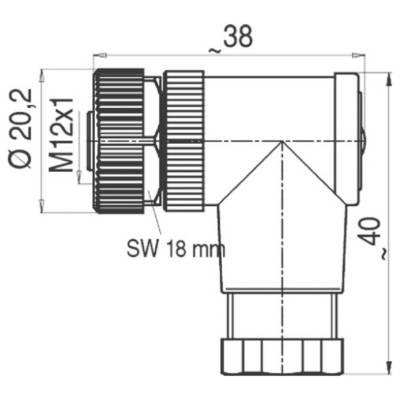

Schéma technique d'un connecteur avec dimensions : longueur 38 mm, hauteur 40 mm, diamètre 20,2 mm. Étiquettes incluant « M12x1 » et « SW 18 mm ».
Seau avec écoulement d'eau et écrans numérotés : 1 à 8.
1/3
Type de produit
Connecteur non confectionné pour capteurs/actionneurs
Coté A
M12 femelle coudé
Nombre de pôles
8
Tension nominale
30 V
Courant nominal
2.0 A
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Livraison le ven. 13 novembre
8 pièce(s)
Nombre
Total (CHF 24.95 / pièce(s))
CHF 24.95
prav.tax.untaxed Prix TVA incl.
hors CHF 9.95
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Plus que 8 pièce(s) en stock !
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Tension de mesure : 30V
  • Résistance d'isolement: ≥108 Ω
  • Matériau de poignée : plastique, PBT/PA, BK
  • Matériau Contacts : métal, CuZn, plaqué or
  • Matériau support de contact: Plastique, PA, BK
  • Durée de vie mécanique : >100 cycles d'enfichage
  • Normes : CEI 61076-2-101
  • Nombre de pôles : 8
  • Type de protection (monté) : IP67
  • Connecteur : connecteur femelle, coudé, M12
  • Capacité de charge par broche (à 40°C) : 2.0 A
  • Température ambiante : -40°C...+85°C
  • Degré de pollution : 3
  • Codage : A
  • Résistance intérieure: 3 mΩ
  • Matériau de projection : métal, GD-ZN, nickelé
  • Type de raccordement : raccord vissé/serrage
  • Section de raccordement : max. 0,5 mm²
  • Passage du câble : 6...8 mm
Type d'emballage

Piece

Type

WWAKC8K

Type de produit

Connecteur non confectionné pour capteurs/actionneurs

Coté A

M12 femelle coudé

Nombre de pôles

8

Tension nominale

30 V

Courant nominal

2.0 A

Courant nominal - arrondi

2 A

Section de raccordement (max.)

0.5 mm²

Section de câble (câblage capteur/actioneeur)

0.5 mm²

Connexion

borne à vis

Type de filetage côté du raccordement

M12

Codification

A

Matériau du contact

CuZn

Section max.

0.5 mm²

Spécificités

codage A

Température min.

-40 °C

Température max.

85 °C

Type de fermeture

à vis

Référence fabricant

8041146

Contenu

1 pc(s)

Ø câble max.

8 mm

Diam. câble (min.)

6 mm

Gamme de Ø de câble

6 - 8 mm

Documents & téléchargements

Fiche technique

Fiche technique 3553387 Escha 8041146 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 8 1 pc(s) Piece

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553387 Escha 8041146 Connecteur non confectionné pour capteurs/actionneurs M12 Nombre de pôles: 8 1 pc(s) Piece

Description

La technologie de raccordement standard Escha est synonyme de diversité, de qualité et de fiabilité dans les classes de protection IP67, IP68 et IP69. Grâce à différentes formes de construction, codages et une multitude de qualités de câbles, vous trouverez la solution adaptée à chaque application. Qu'il s'agisse de connecteurs circulaires M8, M12 ou M23, de connecteurs RJ45 ou de vannes - tous les produits sont disponibles dans de nombreuses longueurs de câbles. Les répartiteurs T et Y pratiques, les connecteurs encastrés, les adaptateurs et les modules E/S permettent une configuration flexible du câblage.

Ce texte a été traduit par une machine.
