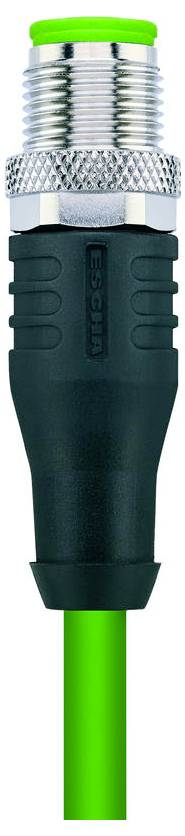

Name: Escha 8031558 Jonction M12 1.0 m Nombre de pôles: 4 1 pc(s)
Brand: Escha
SKU: 3553379
Availability: BackOrder

Caractéristiques techniques

COULEURS DE FIL : WH, BU, OG, YE
Section de la veine : 1 x 4 x AWG22, quadrillage en étoile
Diamètre extérieur du manteau: 6,50 mm
Propriétés particulières: Ignifuge, sans halogène, haute flexibilité, résistant à l'hydrolyse, exempt de LABORATOIRES, Résistant aux microbes, résistant à l'huile, résistant à l'ozone, PROFINET Type C, recyclable, Conforme à la norme RoHS, résistant à l'acide et à la lessive, résistant à la chaîne de remorquage, résistant à l'eau de mer, UN ECE R 118, résistant aux UV
Rayon de courbure (déplacé) : 8 x câble Ø
Rayon de courbure (fixe) : 4 x câble Ø
Sans halogène : Oui
QUALITÉ DU CÂBLE : S2171, PUR, UL
Structure du câble: 7 x 0,25 mm
Couleur du manteau: GN, similaire à RAL6018
Matériau (isolation) : FRNC
Matériau gaine de câble : PUR
Tension nominale : 600 V UL Rating
Insert de chaîne de remorquage : 3 cycles de flexion MIO
Plage de température (en mouvement) : -30°C...+70°C
Plage de température (fixe) : -40°C...+75°C
Tension assignée (page A | page B) : 60V
Résistance de passage (page A | page B): 5 mΩ
Résistance d'isolement (page A | page B): ≥108 Ω
Matériau Poignée (page A | page B) : plastique, TPU, BK
Matériel Contacts (page A | page B) : métal, CuSn, plaqué or
Matériau support de contact (page A | page B): Plastique, TPU, GN
Matériau de projection (page A | page B) : métal, CuZn, nickelé
Durée de vie mécanique (page A | page B) : >100 cycles d'enfichage
Normes (page A | page B): IEC 61076-2-101
Occupation des broches (page A | page B) : 1 YE, 2 WH, 3 OG, 4 BU
Nombre de pôles (page A | page B): 4
Indice de protection (monté) (page A | page B) : IP65, IP67, IP68
Capacité de charge par broche (à 40°C) (page A | page B) : 4.0 A
Température ambiante (page A | page B) : -30°C...+90°C
Niveau de pollution (page A | page B): 3
Blindage (page A | page B): Avec blindage
Connecteur (page A | page B) : fiche, droite, M12
Propriétés de transmission (page A | page B) : CAT5e
Propriétés de transmission : CAT5e
Codage (page A | page B): D

Type: IE-WASSY4.029-1-IE-WASSY4.029/S2171

Type de produit: Jonction

Norme de connecteur: Connectique Sensorik

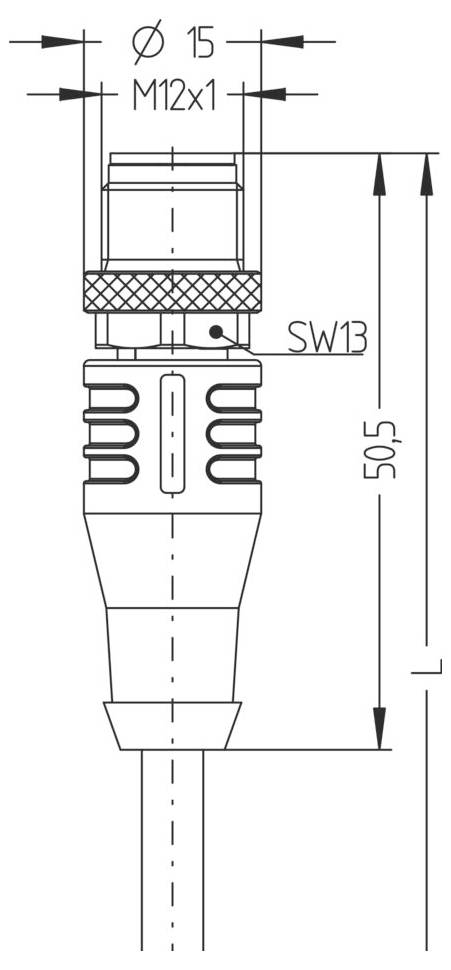

Coté A: M12 mâle droit

Coté de raccordement B: M12 mâle droit

Nombre de pôles: 4

Longueur de câble: 1.0 m

Materiau de la gaine: PUR

Tension nominale: 60 V

Courant nominal: 4.0 A

Courant nominal - arrondi: 4 A

Ø extérieur: 6.50 mm

Connexion: connecteur mâle M12

Type de filetage côté du raccordement: M12

Type de filetage connexion des câbles et montage: M12

Codification: D

Matériau du contact: CuSn, doré

Spécificités: sans halogène

Température min.: -40 °C

Température max.: 90 °C

Référence fabricant: 8031558

Contenu: 1 pc(s)

Diamètre de câble: 6.50 mm

Documents & téléchargements

Fiche technique

Fiche technique 3553379 Escha 8031558 Jonction M12 1.0 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553379 Escha 8031558 Jonction M12 1.0 m Nombre de pôles: 4 1 pc(s)

Description

Câble PUR blindé pour une transmission de données sûre et adaptée à l'industrie dans la technique d'automatisation et de bus de terrain. La ligne est vérifiée CMX et répond aux exigences Cat5e (électrique. Propriétés similaires à la norme EN50288-2-1). Les matériaux et la construction permettent une sollicitation mécanique accrue (abrasion, courbure, vibrations, etc.) de la conduite. L'utilisation dans des chaînes de remorquage avec jusqu'à 3 MIO. Cycles de flexion est possible sans risque.

Ce texte a été traduit par une machine.

Description

Câble PUR blindé pour une transmission de données sûre et adaptée à l'industrie dans la technique d'automatisation et de bus de terrain. La ligne est vérifiée CMX et répond aux exigences Cat5e (électrique. Propriétés similaires à la norme EN50288-2-1). Les matériaux et la construction permettent une sollicitation mécanique accrue (abrasion, courbure, vibrations, etc.) de la conduite. L'utilisation dans des chaînes de remorquage avec jusqu'à 3 MIO. Cycles de flexion est possible sans risque.

Ce texte a été traduit par une machine.
