Escha 8027383 Connecteur à bride embase mâle 0.5 m Nombre de pôles: 4 1 pc(s)

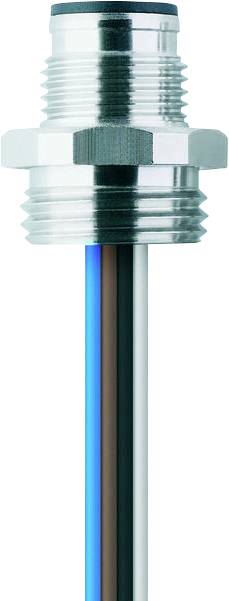

« Un boulon à tête hexagonale en métal avec des fils bleu, noir et marron s'étendant vers le bas, sur un fond blanc uni. »

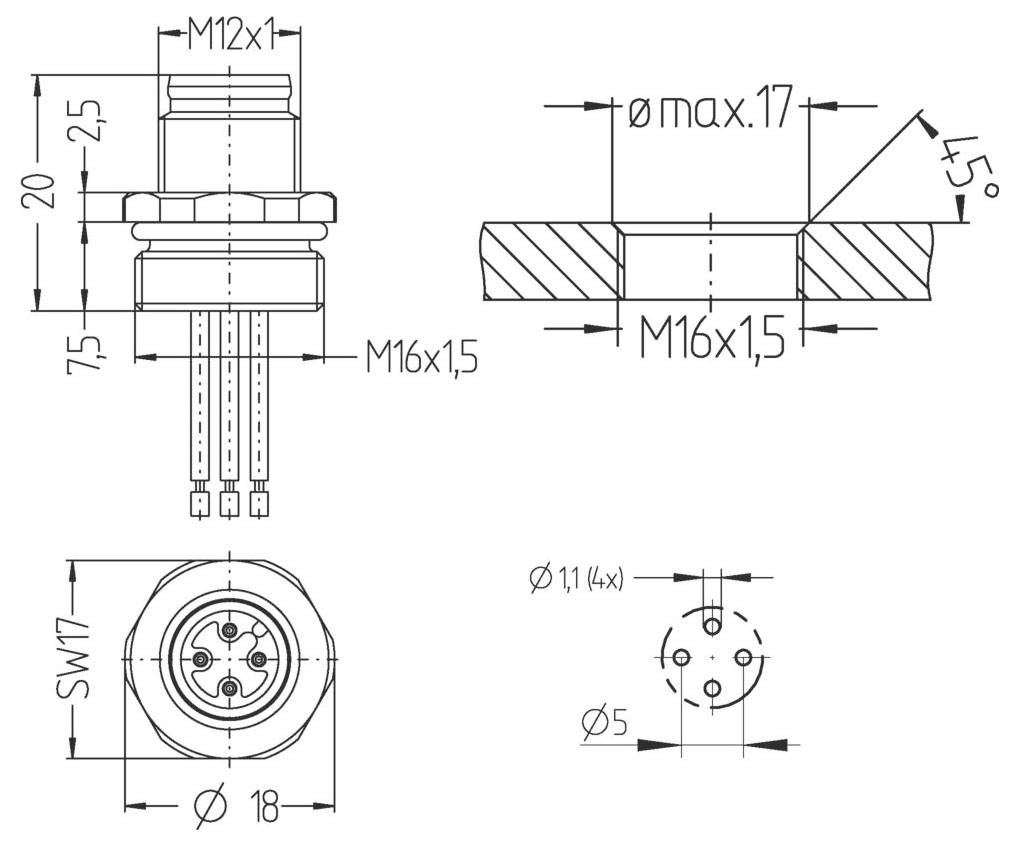

«Dessin technique d'un connecteur électrique cylindrique : la vue de dessus montre quatre broches ; la vue de côté et la coupe mettent en évidence les dimensions et les spécifications de filetage.»
1/2
Type de produit
Connecteur à bride
Forme
embase mâle
Coté A
M12 mâle droit
Coté de raccordement B
extrémités ouvertes
Nombre de pôles
4
Fiche technique (PDF)
EAN :
N° réf. fabricant :
Code produit :
Bientôt disponible
Nombre
Total (CHF 12.95 / pièce(s))
CHF 12.95
prav.tax.untaxed Prix TVA incl.
hors CHF 0.00
prav.priceAvailability.ecoparticipation.cost ...
prav.priceAvailability.privatecopyingfee.cost ...
sans frais de port supplémentaires
Livraison gratuite avec

Droit de retour de 14 jours inclus (30 jours avec)

Caractéristiques techniques

  • Tension assignée : 250V
  • Résistance d'isolement: ≥108 Ω
  • Matériau Contacts : métal, CuZn, plaqué or
  • Matériau porteur de contact : plastique, TPU, BK
  • Durée de vie mécanique : >100 cycles d'enfichage
  • Normes : CEI 61076-2-101
  • Occupation des broches : 1 BN, 2 WH, 3 BU, 4 BK
  • Nombre de pôles : 4
  • Indice de protection (monté) : IP65, IP67, IP68
  • Connecteur : fiche, droite, M12
  • Capacité de charge par broche (à 40°C) : 4.0 A
  • Température ambiante : -30°C...+90°C
  • Degré de pollution : 3
  • COULEURS DE FIL: BN, WH, BU, BK
  • Section transversale : 4 x 0,34 mm²
  • Matériau (isolation) : PVC
  • Codage : A
  • Type de raccordement : raccord de toron
  • Filetage de fixation : M16x1,5
  • Longueur de toron : 0.5 m
  • Matériau boîtier à bride : métal, CuZn, nickelé
  • Matériau joint extérieur : NBR
  • Sens de montage : montage à la paroi avant (sans écrou de fixation)
Type

EC-FS4-0,5/16

Type de produit

Connecteur à bride

Forme

embase mâle

Coté A

M12 mâle droit

Coté de raccordement B

extrémités ouvertes

Nombre de pôles

4

Longueur de câble

0.5 m

Tension nominale

250 V

Courant nominal

4.0 A

Courant nominal - arrondi

4 A

Section de câble (câblage capteur/actioneeur)

0.34 mm²

Connexion

toron

Type de filetage connexion des câbles et montage

M16

Codification

A

Matériau du contact

CuZn

Type de montage capteur/actionneur

Montage sur face avant

Température min.

-30 °C

Température max.

90 °C

Référence fabricant

8027383

Contenu

1 pc(s)

Documents & téléchargements

Fiche technique

Fiche technique 3553374 Escha 8027383 Connecteur à bride embase mâle 0.5 m Nombre de pôles: 4 1 pc(s)

Conseils d'utilisation et de sécurité

Conseils d'utilisation et de sécurité 3553374 Escha 8027383 Connecteur à bride embase mâle 0.5 m Nombre de pôles: 4 1 pc(s)

Description

Nos câbles de raccordement et de raccordement dans les modèles M8, M12 et M23 ainsi que les connecteurs ET et vannes répondent aux exigences typiques de l'environnement industriel. Les versions LED, les variantes blindées à 360° et un large éventail de qualités de câble ne laissent rien à désirer. Naviguez dans les catégories pour affiner vos résultats de recherche.
